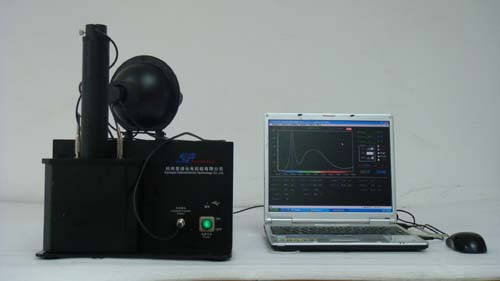

　　一、仪器简介

　　用于测试LED或光源的所有基本光色电参数，包括电压、漏流、波长、色温、色坐标、显色指数、光通量、光强等。测量参数齐全，功能完整，一套仪器即可完成所有基本参数的测量。

　　二、仪器功能

　　◆ 内置3000mA 恒流源,测量各种LED 的光色电参数，并得到相对光谱功率分布曲线和光强分布曲线。

　　◆ 测量范围包括：普通2脚、3脚LED 管、大功率管、贴片、食人鱼等各种规格LED （贴片、大功率LED需另配夹具）。

　　◆ 测量LED 的电参数，包括反向漏流IR 、正向压降 Vf 。

　　◆ 测量LED 的色参数, 包括光谱半宽度、主波长、峰值波长、色纯度、色坐标、色温、显色指数。

　　◆ 测量LED 的光参数, 包括二维空间光强角分布、最大光强、动态光强、零度光强、

　　半强度角、偏差角、 光强扩散角、光通量。

　　◆ 配合红外探测器测量红外发射管的光电参数。

　　◆ 测量控制完全电脑操作，软件自带数据库，并能够自动生成数据报表和统计报表。

　　◆ 具有光参数、主波长、色坐标、色温和显色指数分档显示功能，档位最大可以设到

　　256BIN方便与 各种分光分色测试机配套。能够自动分析LED 电流与电压/光通量/光强的相互关系曲线.

　　三、技术参数

　　序号 指标 测试量程 分辨率 精度

　　电

　　参

　　数 1 正向电流 0.1mA～3mA 0.1mA ±0.5%

　　 1-500mA

　　 10-3000mA

　　 2 正向压降 0～20V 0.001V ±0.5%

　　 3 反向电压 0～20V 0.001V ±1%

　　 4 反向漏电流 0.1～200µA 0.1…
