常用荧光灯电子镇流器电路与应用[4]

2013-4-3　　来源：照明工程师社区　　有10316人阅读

该电路如图1所示，电子镇流器主振荡级选用双向触发二极管组成的半桥逆变自激振荡电路。为提高电路的功率因数，采用了逐流滤波无源功率因数校正电路，该无源功率因数校正电路由二极管VD5、VD6、VD7及电容C1、C2等元器件组成。

BUW85型功率开关晶体管的基极电流和电压VCE的波形如图10所示，BUW85的VCE电压波形和通过镇流电感的电流波形如图11所示，BUW85的VCE电压波形和集电极电流波形如图12所示，通过镇流电感的电流波形如图13所示。半桥功率开关逆变级的中点电压变化率dV/dt可以通过电容C7加以限制，从而抑制由于中点电压的快dV/dt变化率而引入的共模射频干扰(RFI)，而低等效串联电阻(ESR)和低等效串联电感(ESL)的电容C2对降低电子镇流器电路的差模干扰有帮助。

　　图10 BUW85型功率开关晶体管的基极电流和电压VCE的波形

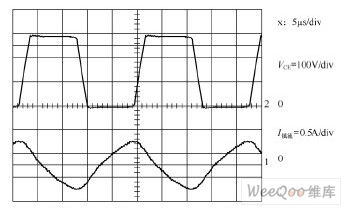

　　图11 BUW85的VCE电压波形和通过镇流电感的电流波形

　　图12BUW85的VCE电压波形和集电极电流波形

　　图13 通过镇流电感的电流波形

　　1.4 采用自激振荡电路的25W CFL荧光灯电子镇流器电路

　　1.电路简介

　　下面介绍采用自激振荡电路的25W CFL荧光灯电子镇流器电路，该电路为电压馈电型半桥自激振荡逆变电路，可用于220V交流市电供电的应用场合。半桥功率开关晶体管采用型号为BUJ101AU的双极型功率开关晶体管，外形封装为TO220AB，其驱动信号来自于自激振荡变压器。该电路具有成本低和所用元器件数量少的特点。电路的正常交流输入市电供电电压范围为200～250V，即使交流市电供电电压低至150V时电路也能使CFL荧光灯点火，从而使电子镇流器电路工作。该电路的性能指标如表5所示。

　　表5 电路的性能指标

　　这个电子镇流器电路中的关键器件是双极型的半桥功率开关晶体管BUJ101AU，BUJ101AU常用于小功率电子镇流器电路的应用场合。这个25W/CFL荧光灯电子镇流器电路中自激振荡驱动变压器的磁芯采用环形磁芯，在额定工作电流下，这个环形自激振荡变压器的磁芯可以处于磁饱和工作状态，从而间接地实现荧光灯灯功率的控制。环形自激振荡变压器的有关参数和绕制方法如图14所示。
