LED 驱动电路除了要满足安全要求外,另外的基本功能应有两个方面,一是尽可能保持恒流特性,尤其在电源电压发生±15%的变动时,仍应能保持输出电流在±10%的范围内变动。
图3
图3 是采用集成恒流源NUD4001 的LED 驱动电路,这一电路的显著特点是当电源电压在±15%的范围内变动时,输出波动≤1%,可称为恒功率驱动电路,另外这一IC 电路可在很低的串联分压下工作(即1 脚与输出的各引脚之间的电压在≥2.8V 时尚能工作),所以可保证在几乎恒功率输出的情况下,保持1 脚与输出引脚之间的电压在2.8V 左右就能使系统效率达70%左右。这一IC 电路的输入电源可采用工频交流,但最好采用卤钨灯电子变压器作为前级,这样能保证谐波和电源端子干扰都符合标准的要求。当电子变压器内部实现Ⅱ类电器的隔离绝缘输出时,图3 电路可用于Ⅱ类灯具中,并且输出端可以做成可触及式。

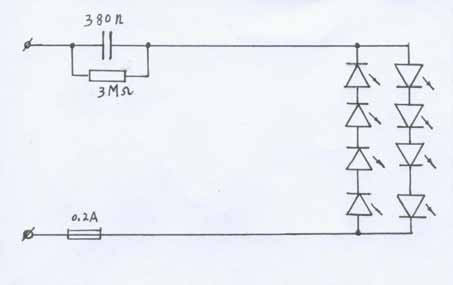

图4
电路是直接采用电容作为限流元件,在此电路中,由于电容上的分压几乎达到了全部电源电压,所以具有良好的限流特性,当电源电压在±10%波动时,输出电流也在≤±10%内波动,只要在设计中把LED 的额定值留有一定的裕量,就能保证在电源电压波动时LED 仍处于良好的工作状态。由于电容的介质损耗极小,所以电路的损耗很小,电阻R 的作用是在断电时,保证电容上的电压能及时放掉,其阻值可≥3MΩ,每组串联的LED 中,可加有一个IN4007 二极管,当两组串联的LED 有一个内部开路时,另一组有可能被反向电压击穿,如串入一个IN4007 二极管,则可保护剩余的LED 不损坏,当然IN4007 的加入也使效率略有下降,(当输出电流30mA 时,IN4007 上的功耗约0.02W)。对于一体化小夜灯,可省略IN4007,此时这一驱动电路效率≥90%。用此驱动电路做成的LED 小夜灯,效率高于采用气体放电光源的小夜灯,并且使用寿命远大于采用其它光源的小夜灯。此电路在30 个LED 串联时还能稳定工作。但是此电路输出的光具有一定的频闪(在50Hz 时有100Hz 的频闪),不适用于运动物的照明场合,并且使用时LED 应做成不可触及,否则将影响安全。
