核心提示： 为加速LED照明商品化，北美能源之星针对LED照明产品特性，订定迥异于传统照明的测试规范，包含环境温度测试、积分球量测、配光曲线等，透过LED照明产品测试方式定义的一致性，区分出LED照明装置的优良，有利于质量升级。
C-γ配光曲线仪符合LM-79规范
配光曲线仪可分为A-α、B-β、C-γ三种形式，详见图6～8。为确保量测时的光源摆放姿态即为使用时的姿态，仅有C-γ符合需求，LM-79因此规定仅可使用C-γ形式的配光曲线仪。C-γ型配光曲线仪包含移动侦测器探头及移动反光镜的类别。
配光曲线仪A-α量测形式示意图
配光曲线仪B-β量测形式示意图

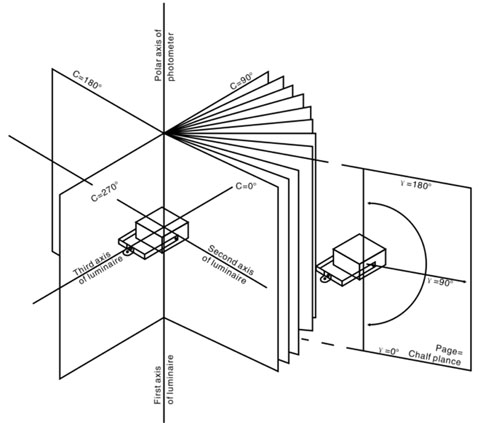

配光曲线仪C-γ量测形式示意图
对于大型灯具，若要符合侦测位置须达最大发光尺寸直径十倍距离远的要求(LM-79第10.0节说明宽发光角光源为五倍，窄角光源须更远)，碍于实际执行空间的限制，便必须使用反光镜。此时应注意镜子本身存在一轻微极化的因素，若量测发出极化光源的固态照明产品的光通量时，就会造成很大的误差，因此推荐使用不带镜子的配光曲线仪。有些配光曲线仪会在旋转背上直接装设侦测器，如此即不须透过反光镜，当然，若灯具过大则无法使用。
配光曲线仪测试光通量示意图
此外，也须注意配光曲线仪在环境杂散光的处理。包含灯具光源在机构件上的反光、灯具本体的反光、地面墙面反光等，都应加以评估并使用适当的架构，如在侦测期前装置光陷阱(Light Trap)避免反射杂光进入侦测器，影响量测值。
配光曲线仪架构发展久远
藉由量测光强度分布I(θ,Φ)如图9所示，光通量可由公式(4)求得。若以亮度探头量测照度值E(θ,Φ)进行校正，光通亮的计算方式可由公式(5)计算出来。其中γ为相对于亮度探头参考平面的旋转半径。量测光强度时，γ须要有足够的长度。
………………公式(4)
………………公式(5)
常见几种配光曲线仪的运作架构，有中心旋转反射镜式及圆周运动反射镜式。这两种架构都已有几十年的历史了，中心旋转反射镜式其运作方式如图10，待测灯具必须在相当大的空间范围内绕着反射镜反向且同步旋转，在暗室中上部温度高及下部温度低的现象，温差有时达到2～5℃，此时对温度变化和气流敏感的灯具如固态照明灯具，极可能出现不稳定的现象，为降低气流流动对灯具的影响，在运行时须放慢速度，量测时间也就增加了。
中心旋转反射镜式之配光曲线仪架构示意
圆周运动反射镜式其运作方式如下图，待测灯仅自转不须做大范围的绕行，相对于中心旋转反射镜式的配光曲线较为稳定，但根据CIE-70的规定，入射到侦测器的主光线应被限制在2.5度内，因此须要将量测距离拉长才可满足此要求，但对于光线较弱的小型光源，如此长的量测距离，可能受限侦测器的灵敏度，不易量测。
圆周运动反射镜式之配光曲线仪架构示意
工研院量测中心目前使用配光曲线仪为上图的架构，灯具仅缓步自转，且量测时灯具
