调研组:秦小刚 刘文豪 蒋珽 江中鸿 王艺 刘阳 林培群 王京池
为深入了解舞台影视灯光领域的最新技术与应用,加强灯光师与企业家的交流,2021年12月16-19日,中国照明学会舞台电影电视照明专业委员会(以下简称专委会)组成调研组,先后到佛山市飞达影视器材有限公司、广州市升龙灯光设备有限公司(以下简称升龙灯光)、佛山市毅丰电器实业有限公司(以下简称ACME)、广州筑梦灯光设备有限公司(以下简称筑梦灯光)、广州市欧玛灯光设备有限公司(以下简称欧玛灯光)、广州迪杰帕尔电子科技有限公司等企业进行了实地走访调研。本报告内容涉及升龙灯光、ACME、筑梦灯光、欧玛灯光等四家企业。
专家们了解企业生产经营情况、了解企业现代化工业生产线、考察测试新产品,就产品结构、产品原料、产品工艺装备、产品智能化等内容进行了调研。与此同时,专家们就市场行情、产品制造工艺、产品技术改善以及未来发展方向等,与企业家进行了分析。在新冠肺炎背景下,我们的企业没有气馁,依旧乘风破浪、勇往直前。
一、定位明确,满足市场需求,更加突出产品质量和使用功能
面对激烈的市场竞争,坚持“创新第一,质量优先”,致力于研发新产品,注重细节和品质,新产品工艺更加精湛,设备性能方面做了进一步加强,产品定位明确,更加贴合市场需求,受到国内外市场的认可。
作为一家技术创新驱动的科技型企业,升龙灯光坚持自主研发设计理念,技术底蕴雄厚,在前沿技术上建树颇丰,在新技术应用上同样硕果累累。首创气体泡高防护灯具,光束、3合1、切割、染色等全系灯具达到IP66级防护,解决了户外加装防雨罩的痛点;光束均匀化技术,hot-spot热点消除功能,防止灯具热点损害,降低超强聚光对舞台设备损害和点燃道具的危险;动态投射技术,实现不同大小光斑下均可投射出动态图案,可部分取代投影机功能。小体积轻量化帕灯,运用自主研发的混色算法,实现3200-8000K色温输出,全色温段实现高显色指数,HSI混色,独立红绿蓝饱和度调节等丰富的功能。
作为全球灯具制造商,ACME注重现代化生产线建设,采用自动化系统保证品质,以精益求精生产理念不断跨越。坚持创新和优质理念,3合1摇头灯,使用新型材料,达到光斑均匀;采用新型高透光学玻璃和镀膜,简化光学系统,提高灯具光效;特殊的结构,让灯具重量减轻,体积变小;LED1400切割灯加入光色校正,满足录像的需求。专业和娱乐灯具融合,长条频闪灯采用电子雾化效果实现技术新突破;白光LED隐藏于彩光LED模组,在混彩区域同时投射出耀眼的白光,填补了渲染中的“空洞”;光束效果加进频闪灯,爆闪和光束呈现出穿透力的光效,实现“点、线、面”的舞台灯光追求。
筑梦灯光是一家年轻的、坚持自主研发的技术型企业,一直注重于中高端舞台灯具开发,一方面是高显色性、全光谱、一致性的高光色品质的控制技术;另一方面是中大功率灯具,开发保证高光效输出和静音效果的控制技术;还在研发的激光光源电脑灯也有一定成效,260W的激光光源光束灯,出光角0.8度,具有光束亮度高、清晰度高、投射距离远等光束灯的特质,防护等级达到IP66;同时对电脑灯的功能与性能深化,集无极旋转切割系统,双旋转图案盘系统、双棱镜双雾化系统、连续动感轮系统、线性控光系统等多功能电脑灯设计技术。
近几年,欧玛灯光不断深耕于旅游演艺市场,研发出一系列装载有自主开发光引擎的智能化灯具,推出了一系列具有自己独特技术的实用性产品。公司在灯具光学、散热和降噪、防潮等技术上不断优化和创新,研发出独特的自动追踪目标电脑灯、轻巧且光效高的追光灯、以及全系列大功率LED光源切割灯、光束灯等等,都有可圈可点的表现。
二、高光效、高光质大功率LED电脑灯
大型活动和实景演出需要远距离投射,高亮度输出的灯具已经成为必需品。LED光源体积越来越小,大功率、高光效屡创新高,1000W、1200W、1400W甚至1600W光源模组已经成熟使用,灯具总光通量可高达到50000lm以上,替代大功率HID光源电脑灯成为现实。通过使用超前的散热材料、先进的光学设计、优良的散热技术等,灯具获得了高亮度输出和高显指。优良的温度控制系统,既保证光源的安全性和光的显色性,也有效的控制灯具噪声。大功率LED灯具,具有了先进切割系统、混色系统、动态图案轮等等,功能更加强大。
ACME的AECO 20 1400W切割灯,采用功率1400W白光LED光源,高显指模式下,光通量可达36000lm,显色性良好,Ra≥95 、R9≥90 、R15≥95 、TLCI≥95,采用光色修正技术,控制CCi在0-0.5G范围内,保持纯正的白光和彩光。采用白光色彩红绿校正模式,满足摄影机还原人物肤色的需求。采用高透光学玻璃和表面镀膜技术简化光路,提升灯具光效。采用两片高亮度雾化片,提升雾化模式下的亮度。采用方向角度独立控制的四片切割片,实现快速、平滑切割,且单片可完整闭光,整个切割模块可以旋转±60°等。灯具有多种噪声控制模式,满足不同场所需求。
筑梦灯光的DREAM L1600P FLAG电脑切割灯,采用1600WLED模组,配合定制的光学系统,保证高效光通量输出。全程切割片,能塑造多种形状,如长方形、正方形、三角形等,且可以360度无极旋转和改变旋转方向;2个旋转图案盘,各配6个双向旋转定位图案,可实现多种效果。CT3200-6000k线性调节,显色指数基本不变。
升龙灯光的IP2021PROFILE是 LED BSWP 4合1灯具,采用1400WLED光源。专业光学镜头出光光通量在高亮模式可达40000lm,具有6°-57°光学变焦,光斑均匀,光斑边沿亮度达中心亮度的75%,8个方位连续平滑切割出任意方向三角形、四边形、扇形、圆弧等,1个可旋转七彩动态盘,7种扇形色片拼合成圆,配合棱镜、雾化成“万花筒”或彩虹效果,超小间距GOBO盘模组4层轴配合将6+6 GOBO间距做到<1.5mm,实现不同光斑大小下,投射出动态图案,配合拨轮和切割系统,可以取代投影机的一些效果。灯具具有IP66防护等级。
三、全色域LED彩色光源控制技术
LED彩色光源应用广泛,大都以3色RGB或者4色RGBW光源为主,显色指数Ra虽然很高,但感觉仍有偏色现象,特别是白光不够纯正,也就是通常说的白光发青发蓝等现象。使用7色LED光源的灯具,颜色更丰富、色域更宽、光谱更全、显色性更好、白光更加接近阳光。
3色或4色LED光源,单色控制电流接近,控制工艺相对简单,7色LED光源,各色的控制电流相差较大,控制系统软硬件相对复杂。采用全色域LED彩色光源控制技术,以及HSIC颜色管理技术和光色校正技术,保证光色的一致性。
筑梦灯光7色LED摇头染色灯,采用12颗60W的7合1 LED灯珠,功率780W,每颗灯珠由红绿蓝琥珀青色两个黄绿色组成,筑梦灯光采用专业灯光色彩校正芯片,通过反馈数据的收发,对每颗LED的恒流源进行比较控制,实现光的一致性。灯具具有色域广、显色性高的特点,Ra≥90、R9≥90,CT2500-8000K线性控制。
四、传统光源灯具技术提升
铂金光源系列从5R到25R、从189W到550W,从纯光束到集图案、染色、光束一体的3合1灯具。近年来,铂金光源以用途广泛、性价比高、技术成熟、光效高、光束效果好等特点,受到青睐。铂金光源灯具在功率、光输出和寿命等方面有了更好的表现,重量和尺寸也在减小。
过去3合1灯具的3种功能都不突出,还存在中心亮点的问题。现在光源亮度更高,通过优化灯具光学结构和特殊处理,避免了图案灯中心亮的问题,大大提升了了光束、染色、图案的整体效果。
为了解决光束灯超强聚光,给舞台带来火灾等安全隐患问题,把安全放在第一位,将光束均匀化,不再追求绝对亮度。

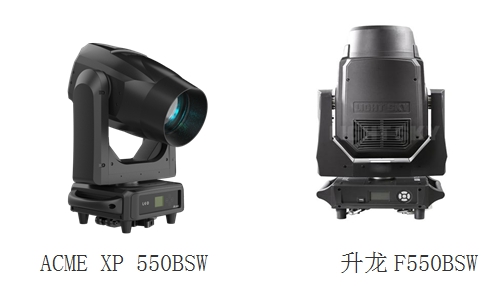

升龙灯光的F550BSW,采用 470W铂金光源,光通量大于20000 lm,配备hot-spot热点消除功能,防止灯具光热点对外物的损害损伤,使用更安全。
ACME XP 550BSW 光源寿命达到4000h, CT3200-7800K可调,并配备电动自动跟踪调焦系统。
五、成熟的高防护环境适应性技术应用
文旅演艺项目的发展,增加了舞台灯具的要求,高防护等级、高亮度、便于安装、性能稳定的室外演出灯具,从被动式防护变为主动式防护,增加了防尘、防水、防潮湿、防盐雾、防高低温,甚至防高原紫外线等功能。
升龙灯光针对不同应用环境,制定不同的生产标准。针对澳洲和中东地区的高温版本,在超过50℃的环境温度下,灯具可连续工作超过48h;针对低温地区带融冰系统的低温版本,在低于-40℃环境下,灯具可以正常工作;针对高腐蚀场所的抗腐蚀版本,超过4层的多层防护处理,为抗腐蚀提供保障;IP66防护的设计制造技术为各种版本提供有力的保障。
欧玛灯光12颗40W防水LED染色灯EOS-F600A,采用非全封闭灯具的防水散热方式,通过风扇强制与外界进行气流交换,有效防止雨水和灰尘进入灯具内部;采用密封圈密封连接和迷宫防水通风结构,利用“U”型手臂的转轴过孔,加强气流交换散热;电子器件做防潮处理,镜头做防水雾凝结设计等等技术手段。室外电脑灯均采用通风防水的设计方案。
筑梦灯光的防水系列灯具采用全密封的金属外壳结构及电泳加喷纳米涂层保护技术,使灯具得防护等级达到了IP66。该技术应用在DLW 1200 LP66 电脑灯,DLW 550BSW IP 电脑灯,DLW 550 IP 光束灯,DLW J300B IP 激光光束灯等产品。
六、平衡散热,降低噪声
这几年,电脑灯噪声处理成为热点问题。噪声不仅影响现场拾音,也很容易破坏音响扩声。要解决电脑灯噪声问题,首先要解决的就是光源的散热和噪声间的平衡问题。设计高导热效率的散热器,优秀的灯珠封装工艺、出色的灯具内部热循环系统,以及采用智能风机控制是关键。
欧玛灯光的电脑切割灯ARES-P12A,采用1200W大功率LED光源。新设计的铜热管焊接散热器,使得LED光源模组与散热器贴合更均匀紧密,让LED芯片有很好的散热,灯头内部与通风良好的“U”型手臂和底座连通,再加上用风扇引导加强气流交换,可以有效的控制灯头内部的温度,给LED光源获得稳定的工作温度。光源工作时功率不同,状态也不同,为了平衡噪声和光源散热,采用智能调节技术,实时监控光源温度。
七、优化光学结构,提高性价比,打造更丰富的效果
近几年,LED染色灯呈现更强大、更高效、更智能、更安静、更灵活、色彩更丰富化、使用功能越来越人性化、尺寸越来越小的特点。
从市场和舞台使用者角度来讲,无论多完美的灯光设备都需要市场展现推广,灯光企业也要根据客户要求,制造出性价比高,功能可靠实用的灯具。

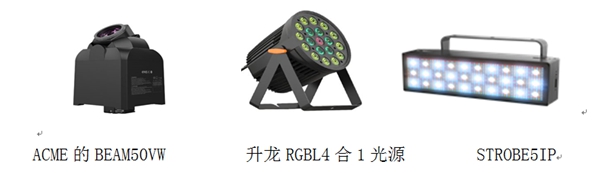

ACME的BEAM50VW由1×40W VW LED 高亮度模组组成,具有高效的光输出、极低的功耗、紧凑的尺寸、特小的重量,可以组成矩阵创造出动态灯光效果。
升龙灯光的帕灯,采用RGBL 4合1光源,整灯质量<3kg。运用混色软件算法,通过将Lime光源作为基础光源,RGB光源进行补光技术,实现了多功能灯具光色输出,如3200-8000K色温内实现高显指、HSI混色、独立红绿蓝饱和度调节等丰富的功能。
ACME的STROBE5IP,是一款带有高输出频闪和染色功能的灯具。灯具采用了彩光960×3W RGBW LED和白光30×10W CW LED,彩光的光束角度140°,白光的光束角可达4°,防护等级IP66。灯具混色效果和独立的雾化效果,可通过矩阵拼接形成矩阵光影舞台,带来全新得视觉体验。
八、电脑灯自动追踪目标技术
近几年,自动追光灯受到热捧。自动追光和传统追光比较,具有灵活性更高,安装更方便,精准度更高,操作更方便,无空间和位置限制等特点。
欧玛灯光的自动追踪电脑灯是一款针对户外夜游开发的灯具。灯具集合了红外感应技术、GPS定位技术、指南针定位技术等多项高精尖技术,实现了电脑灯自动搜寻并动态跟踪目标的目的。
电脑灯的灯头上配有识别红外光源的摄像头,可以精准将灯具光斑对准红外目标,甚至当灯具和被追踪目标的相对位置关系是动态时,也能通过GPS卫星坐标和卫星指南针确定相互目标的地理方位,达到搜索目标、瞄准目标、追踪目标的作用。
结束语
贴近市场发展的脉搏,是企业发展的目标和动力。通过调研,专家们深感企业在产品推陈出新过程中的艰难。但也深刻感受到灯光企业家们踏踏实实专注做好实体的决心。
疫情期间,企业对产品的研发有了更明确的定位,细分不同市场需求,更加突出产品的质量和使用功能。
我国舞台影视灯具正朝着高品质、高光效、低能耗的方向健康发展。
