灯用电器附件
为保证不同类型电光源(白炽灯和气体放电灯)在电网电压下正常可靠工作而配置的电器件统称为灯用电器附件。

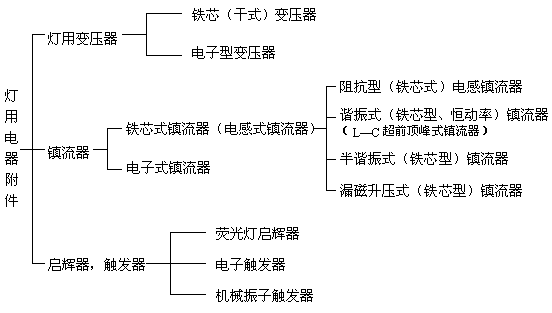

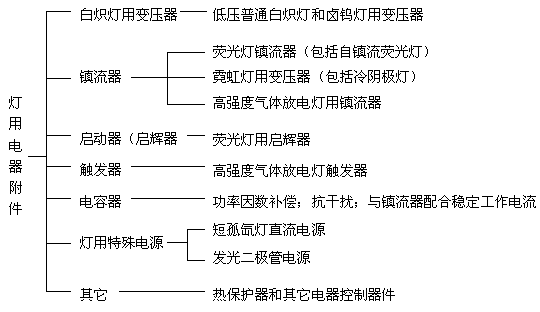

■ 灯用电器附件按用途可做如下分类:

■ 按工作原理可做如下分类:

启动器 starter
启动荧光灯的附件。它使灯的阴极得到必须的预热,并与串联的镇流器一起产生脉冲电压使灯启动。
镇流器 ballast
为限制稳定气体放电灯电流而放电灯一起使用的器件。镇流器可以是电感式、电容式、电阻式或这些的组合方式,也可以是电子式的。
电子镇流器 electronic ballast
用电子器件组成,将 50-60Hz 变换成 20-100KHz 高频电流供给放电灯的镇流器。 它同时兼有启动器和补偿电容器的作用。
触发器 ignitor
产生脉冲高压(或脉冲高频高压)使放电灯启动的附件。
本材料主要介绍镇流器。

名词术语:

■ 功率因数 PF ( Power Factor )
PF 是镇流器有功输入功率与视在功率之比,电网要求功率因数大于 0.85 。
■ 波峰系数 LCCF ( Lamp Current Crest Faotor )
LCCF 为灯电流的最大峰值与有效值之比。为避免操作阴极,标准规定 LCCF 不得超过 1.7 。
■ 流明系数 BF ( Ballast Factor )
BF= 被测量镇流器与基准灯配套点燃时的光输出 / 基准镇流器与基准配套点燃时光输出。标准规定电子镇流器的流明系数的实测值应不低于制造商声称值的 95% 。
■ 浪涌电流( Surge Current )
开机时对滤器电容充电产生的较大脉冲电流,称为浪涌电流,其值过大,可能烧毁保险丝或使过流保护装置动作。在输入回路中串接负温度系数的热敏电阻( NTC )可以改进。
■ 电磁干扰 EMI ( Electric Magnetic Interference )
EMI 为电磁骚扰引起的设备、传输通道或系统性能的下降。
■ 电磁兼容性 EMC ( Electric Magnetic Compatibility )
EMC 为设备或系统在其电磁环境中能正常工作且不对环境中任何事物构成不能承受的电磁骚扰的能力。

镇流器的功能
镇流器是气体放电灯工作时必不可缺的配套附件,其功能:
1 、产生高压,起辉灯管
2 、灯管起辉后起镇流(限流)作用,使灯管正常稳定地工作。
气体放电灯都有较高的启动电压和低放电维持电压。当灯通过高压启动后,电压下降,电流加大,如不加限制,灯电流将不断加大直至使灯烧毁,所以必需在放电灯的点灯回路中串接一个与灯的类型、规格匹配的镇流器提供使灯启动的高启动电压,并限制灯电流使之稳定在所规定的范围。

镇流器的分类( Classification of Ballast )
我国常用的镇流器一般分为铁芯镇流器(电感镇流器)和电子镇流器两大类,根据其用途和性能的不同,又可分为各种不同的类型。

铁芯式镇流器(电感式镇流器)
■ 传统电感镇流器( Conservation Inductance Ballast )
对于荧光灯,在使用传统镇流器的同时,还需在其灯丝回路中串接启辉器,以启辉灯管,必要时,回路中还可跨接一电容器以提高电路功率因数。对于 HID 灯不用启辉器但需外接一个能产生约 3KV 高压脉冲的触发器以保证启动并燃点。
■ 节能电感镇流器( Energy Saving Inductance Ballast )
■ 半谐振式节能电感镇流器( Semiresonance Inductance Ballast )
■ 顶峰超前式电感镇流器
用于 HID 灯,并可省去触发器
■ 霓虹灯变压器( Transformer for Neon Lamp )

电子镇流器
电子镇流器种类繁多,功能不一,参数差异很大,按用途、参数或功能可进行不同的分类。
■ 按用途分

荧光灯电子镇流器(高频)

HID 灯电子镇流器

霓虹灯变压器

直管型荧光灯

紧凑型荧光灯

钠灯

金卤灯

UHP 灯

霓虹灯、冷阴极灯

插拔式

分体式

整体式

高频

直流

低频

直流

低频

高频

■ 按谐波分

谐波

H 标志( % )

L 标志( % )

2 次

5

5

3 次

<37 λ

<30 λ

5 次

——

<7

7 次

——

<4

9 次

——

<3

11-39 次

——

<1

上表中λ为功率因数值。
注:上表仅适用于 25W 以上荧光灯类电子镇流器、其他灯种尚未建立标准。 25W 以下的自镇流荧光灯及其他灯种的电子镇流器不受上述指标限制。

■ 按功率因数补偿情况分
1 、无功率因数补偿电子镇流器( Without Power Factor Compensation )
2 、无源功率因数补偿式电子镇流器 PPFC ( With Passive Power Factor Compensation )
3 、有源功率因数补偿式电子镇流器 APFC ( With Active Power Factor Compensation )
不同功率因数补偿情况的比较



无 PFC

PPFC

APFC

PF

0.5-0.6

>0.8

0.9-.99

THD ( % )

>100

20-40

<15

LCCF

1.5-2.2

1.6-2.2

<1.5

价格

廉价

中等

较贵

镇流器的功耗占灯功率的百分比( % )

灯功率

电感镇流器

电子镇流器

传统型

节能型

<20W

40-50

20-30

10-11

30W

30-40

~15

~10

40W

22-25

~12

~9

100W

15-20

~11

~8

250W

14-18

~10

<8

400W

12-14

~9

~7

>1000W

10-11

~8

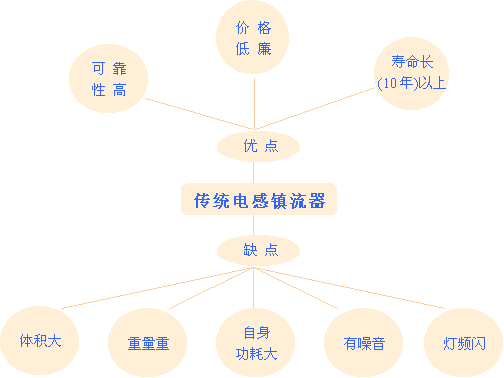

传统电感镇流器优缺点:

我国照明用电为 220V ,绝大多数气体放电灯均配用电感镇流器。电感镇流器在我国的应用量占 90% 左右,改进传统电感镇流器,发展节能型电感镇流器是一件十分重要的工作,目前该类镇流器仍有着较广阔的发展前景。

最常见的几种认证标志:

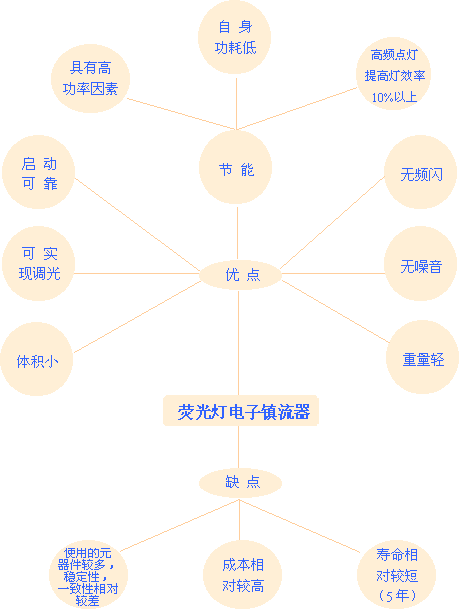

荧光灯电子镇流器的优缺点:

  推广电子镇流器的应用实施绿色照明工程的一项重要措施,近年来取得了很大的进展,特别是整体式紧凑型荧光灯配用电子镇流器已占绝对优势。

推进绿色照明工程对经销商的要求

■ 全面了解灯用电器附件的基本知识,掌握镇流器的分类、功能及其优缺点,便于对消费者正确导向。
■ 经销符合 IEC 和 GB 有关标准的灯用电器附件。
■ 经销经国家授权或国外权威检测认证机构认证,并附有相应认证标志的灯用电器附件。
■ 建立质量承诺制度和售后服务机制,确保消费者利益。
