照明灯具分类
照明灯具的分类方法繁多，如按用途分类、按 CIE 推荐的根据光通量分配比例分类和按防尘、防潮、防触电等级分类等。其中，按用途分类已在《消费者指南》分册中描述外，其余分类法将在本分册内加以叙述。
·按国际照明委员会（ CIE ）推荐的灯具分类（室内照明）
根据国际照明委员会 (CIE) 的建议，灯具按光通量在上下空间分布的比例分为五类：直接型、半直接型、全漫射型（包括水平方向光线很少的直接—间接型）、半间接型和间接型。
(1) 直接型灯具 (direct lighting luminaire)
此类灯具绝大部分光通量（ 90-100% ）直接投照下方，所以灯具的光通量的利用率最高。
(2) 半直接型灯具 (simi-direct lighting luminaire)
这类灯具大部分光通量（ 60-90% ）射向下半球空间，少部分射向上方，射向上方的分量将减少照明环境所产生的阴影的硬度并改善其各表面的亮度比。
(3) 漫射型或直接—间接型灯具 (diffused lighting luminaire)
灯具向上向下的光通量几乎相同（各占 40%-60% ）。
最常见的是乳白玻璃球形灯罩，其他各种形状漫射透光的封闭灯罩也有类似的配光。这种灯具将光线均匀地投向四面八方，因此光通利用率较低。

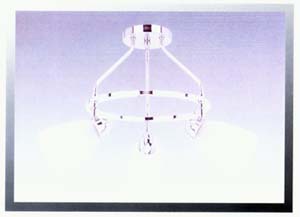

(4) 半间接灯具 (simi-indirect lighting luminaire)
灯具向下光通占 10%-40% ，它的向下分量往往只用来产生与天棚相称的亮度，此分量过多或分配不适当也会产生直接或间接眩光等一些缺陷。
上面敞口的半透明罩属于这一类。它们主要作为建筑装饰照明，由于大部分光线投向顶棚和上部墙面，增加了室内的间接光，光线更为柔和宜人。
(5) 间接灯具 (indirect lighting luminaire))
灯具的小部分光通（ 10% 以下）向下。设计得好时，全部天棚成为一个照明光源，达到柔和无阴影的照明效果，由于灯具向下光通很少，只要布置合理，直接眩光与反射眩光都很小。此类灯具的光通利用率比前面四种都低。
·按防触电保护分类
为了电器安全，灯具所有带电部分必须采用绝缘材料等加以隔离。灯具的这种保护人身安全的措施称为防触电保护。根据防触电保护方式，灯具可分为 0 ，Ι，Ⅱ和Ⅲ 4 类，每一类灯具的主要性能及其应用情况在表 1 中有详细的说明。

表 1 灯具的防触电保护分

　　从电气安全角度看， 0 类灯具的安全程度最低，Ι、Ⅱ类较高，Ⅲ类最高。有些国家已不允许生产 0 类灯具，我国目前尚无此规定。在照明设计时，应综合考虑使用场所的环境操作对象、安装和使用位置等因素，选用合适类别的灯具。在使用条件或使用方法恶劣场所应使用Ⅲ类灯具，一般情况下可采用Ι类或Ⅱ类灯具。
·按防护 IP （ Ingree protection ）分类
按国际电工委员会标准 IEC 529 – 598 和国标 GB 700 – 86 规定，根据水和异物的侵入的防护程度进行分类。如 IP65 ，其中第一位数字即与表中 1 中等级 6 对应，表示完全防尘。而第二位数字与表 2 中等级 5 对应，表示防止喷水进入，其余依此类推。
(1) 防异物

表 2 灯具 IP 分类防异物等级

(2) 防水

表 3 灯具 IP 分类防水等级和程度

名 词 术 语

灯具效率（ luminaire efficiency ）
灯具输出的总光通量与灯具内所有光源发射出的总光通量之比，一般用百分数表示。
灯具的配光或光强分布 (distribution of luminous intensity)
用曲线或表格表示灯具在空间各方向的光输出强度分布值称为灯具的配光曲线或光分布曲线，它是表征灯具的重要特性参数。

· 眩光 (glare)
在一个照明环境中，当某光源或物体的亮度比眼睛已适应的亮度大得多时，人就会有眩目或耀眼的感觉，此种现象称为眩光。
眩光会造成不舒适或（和）可见度下降。前者称为不舒适眩光（ discomfort glare ），后者称为失能眩光（ disability glare ）。
不舒适眩光和失能眩光，都有直接和间接之分。直接眩光是由观察者视场中的明亮和发光体（如光源发出的光或灯具输出的光）引起的，而观察者在光泽的表面中看到发光体的像（如建筑物大厅光滑的大理石地面反射的强烈灯影）时，则会产生间接眩光。轻微的眩光使人心神烦乱，严重的眩光则使人深感不舒适。所以在各种环境照明中，必须考虑如何避免眩光的产生。

· 平均照度（ average illuminance ）
规定照明表面上的照度平均值。
水平面照度 (horizontal illuminance)
水平面上一点所接受的照度值。
垂直面照度 (vertical illuminance)
垂直面上一点所接受的照度值。
照度均匀度 (uniformity ratio of illuminance )
规定的照明表面上的最小照度与平均照度之比。
单位面积功率（ power per unit area ）
单位被照面积上所安装灯具的功率，单位为 w/m 2 。它是表征能耗的重要指标。
维护系数（ maintenance factor ）
灯具在使用一定周期后，在规定表面上的平均照度与该灯具在相同条件下新安装时在规 定表面上所得到的平均照度之比。

推行绿色照明工程中，对经销商的要求

经销商是制造商和消费者之间的桥梁和纽带，在推进绿色照明工程中，要求做到以下几 项：
积极和坚持不懈地宣传绿色照明的理念。
努力推荐和销售符合绿色照明要求的高效优质照明灯具。
··灯具的效率，应符合以下推荐值：
···荧光灯灯具

···高强度气体放电灯灯具

···用作间接照明的灯具（荧光灯或高强度气体放电灯），其灯具效率不宜低于 75% ；
···投光灯的灯具效率不宜低于 55% 。
··灯具的反射材料和透射材料应采用反射比和透射比高、耐久性好的材料，以保证灯具 具有较高效率和良好的维护系数。
··灯具的结构应便于安装、维护和更换光源。
··灯具的技术性能指标和安全要求应符合 IEC 和 GB 有关标准。
··灯具应经国家授权或国外权威的检测认证机构进行检测认证。

最常见的几种认证标志：

··灯具结构设计中避免采用对环境和人体构成危害的原材料以及在生产工艺过程中不得 对环境构成污染。
··建立确保消费者利益的质量承诺制度和售后服务机制。

典型的高效照明灯实例（ typical high efficiency luminaire ）

以下所有灯具应符合 IEC598 国际安全标准 , 电器绝缘达Ⅰ级。
·高效格栅灯具：（ louver lighting luminaire ）
··特点：采用高效荧光灯和高效反射器；防护等级 IP20 。
··适用场所：办公室、会议室、商场、学校、展览展示厅。
·高天棚高效照明提光灯：（ high — bay luminaire ）
··特点：电器箱采用高压铸铝成型，采用高效反射器，配有安全防护玻璃或高质量的 PMMA 雅克力，使用于高压钠灯、金卤灯、高频无极灯等多种光源，可做成宽、中、窄光束多种配光。
··适用场所：工业厂房、体育馆、超市、高天棚的工业、商业及展示中心。

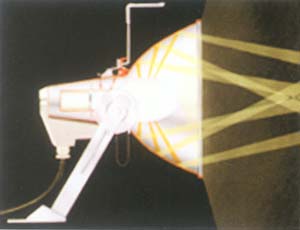

·大功率泛光灯具：（ floodlight luminaire ）
光束发散角大于 10 0 的提光灯称为泛光灯。其形状有圆形和方形。
··特点：高强度压铸成型灯体外壳、高效反射器，具有不锈钢丝的安全防护网，光源采用 400W 、 1000W 、 2000W 金卤灯和 400W 、 1000W 高压钠灯、防护等级 IP54 或更高。
··适用场所：体育运动场馆照明、高层建筑物立面泛光照明以及机场、港口、码头、广场照明。
·道路照明灯具： (luminaire for road lighting)
··特点：灯体外壳由高压铸成型，高强度钢化玻璃透光罩。防护等级 IP66 。
··适用场所：高速公路、城市、干道、桥梁、港口等。

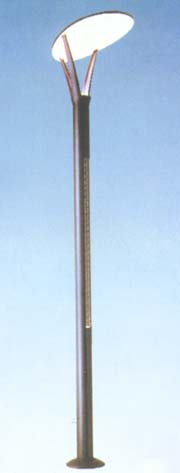

·庭院灯： (courtyard luminaire ）
··特点：采用模块化结构设计，灯具可有不同反射器、遮光罩、安装支架和灯杆灵活组合 , 适用于多种光源。防护等级 IP66 。
··适用场所：庭院、城市绿化区、步行街、广场、商场购物区等户外开放区。
