⑶　PWM法

　　PWM脉宽调制，即用脉宽调制的方法，改变LED驱动电流的脉冲占空比来控制光的亮度。是利用简单的数字脉冲，反复开关LED驱动器的调光技术。使用者只需提供宽、窄不同的数字脉冲，即可实现改变输出电流，从而调节白光LED的亮度。此驱动电路的特点是，通过一个电感器将能量传递给负载，通常是用一个PWM控制信号，对MOSFET晶体管触发导通和关断来实现。通过改变PWM的占空比和电感器的充放电时间，对输入电压和输出电压的比率进行调节。这类电路常见的结构包括降压、升压、降压-升压等类型。优点是高效、稳定，但容易产生人耳听得见的噪声，成本高，设计复杂。

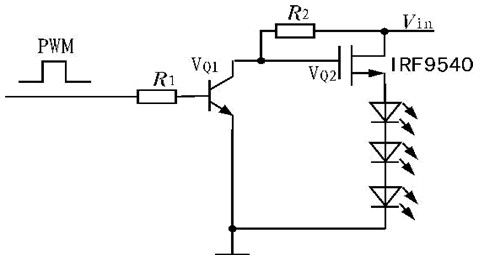

　　图4：PWM法

　　上图的符号改为斜体

　　图4的PWM信号，经过三极管VQ1的基极连接到P沟道MOS管的栅极上。P沟道MOS管的栅极驱动，采用简单的NPN三极管驱动放大电路，以改善MOS管的导通过程，减少驱动电源的功率。当驱动电路直接驱动MOS管时，会引起被驱动MOS管的快速开通和关断，这就可能造成被驱动MOS管漏源极间电压的振荡。一则引起射频干扰，二则有可能造成MOS管遭受过高的电压而击穿损坏。为解决这一问题，需在被驱动MOS管的栅极与驱动电路的输出之间串联一只无感电阻。当PWM波输出高电平时，三极管VQ1导通，从而使MOS管的栅极电压低于源极电压，MOS管的源极和漏极导通，LED点亮。当PWM波输出低电平时，VQ1截止，LED熄灭。

　　4、典型照明LED驱动方案

　　目前全球LED市场主要有日本的日亚化学(Nichia)、丰田合成(ToyodaGosei)、美国Cree公司、欧洲飞利浦(PhilipsLumileds)和欧司朗(Osram)5家掌控。照明LED驱动芯片制造商，国内利用较多的有华润矽威科技和台湾点晶科技的产品，国外利用较多的有安森美和美国国家半导体等芯片。

　　(1)华润矽威的LED驱动芯片

　　华润矽威科技最新推出的PT4207采用SOP8封装，是一款高压降压式LED驱动控制芯片，能适应从18V到450V的输入电压范围，可支持上百个LED的串并联驱动应用，占空比最高可达100%，以保证系统的高效能。内置输入电压补偿功能，极大改善了PT4207在不同输入电压下的LED电流稳定性。PT4207内置一个350mA开关，并配备外部MOS开关驱动端口。对于350mA以下的应用无需外部MOS开关，对于高于350mA的应用可采用外部MOS管扩展电流。LED电流可通过外部电阻设定。通过多功能调光DIM管脚，可使用电阻或DC电压线性调节LED电流，也可使用数字脉冲信号进行PWM调光。PT4207具有多种保护功能，包括负载短路保护、开路保护、过温度保护等。适合AC/DC LED日光灯、RGB背光LED驱动、LED环境装饰灯等各种应用。PT4207的典型应用线路如图5所示。

　　图5：LED日光灯驱动芯片PT4207典型应用线路

　　二极管改为空心通直线，电阻为长方形，符号改为斜体，脚注改为小写正体

　　(2)安森美LED驱动芯片

　　安森美半导体NCL30000是一款极佳的产品，成本低，性能佳。这器件集成了PFC、DC-DC转换和LED驱动器，简单易用，其小型SOIC封装也有利于小巧设计和低成本。NCL30000采用紧凑型的8引脚表面贴装封装，使用临界导电模式反激架构，以单段式拓扑结构，在宽AC输入电压范围内提供大于0.95的高功率因数。典型应用包括LED驱动器电源、LED嵌灯、三端双向可控硅开关组件(TRIAC)可调光LED灯及功率因数校正恒压电源。其典型应用原理图如图6所示。

　　图6：NCL30000 典型应用原理图

　　二极管改为空心通直线，电阻为长方形，符号改为斜体，脚注改为小写正体
