四、设计方案说明

　　主城门段（南、北、东、西城门）
　　城上建筑（城楼、箭楼、闸楼、敌楼）
　　

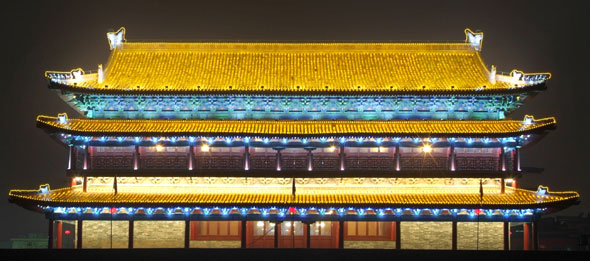

　　1、城楼
　　作为主城门段的主要建筑，城楼是城门段城上建筑物中最庄严、大气和华丽的建筑，其外观为重檐三滴水楼阁，顶面为布筒瓦歇山大式筒瓦屋面；楼身二层，外做平座栏杆周围回廊，通高18米；屋檐、斗拱、画柱、彩绘层次丰富，整个城楼宏伟、大气中凸显着华丽和秀美。
　　城楼的灯光表现手法着重突出其整体的层次感及丰富的立面结构，大屋面采用小型大功率（1W）LED投光灯按照均匀的间距布置在屋面瓦槽中，其特有的琥珀黄光效将整个屋面均匀照亮，辅以檐口小功率投光灯的光效补充，使整个屋面气势磅礴、浑厚淳朴。
　　檐口下部设计独特的彩绘斗拱部分，采用1W及3WLED投光灯进行对应投射，利用其丰富的结构层次和完美的彩绘色泽，营造出别具一格的明暗对比分明而又色彩丰富的照明亮化效果。为突出城楼内部透光效果，在设计刻意弱化了立面回廊立柱的效果，在其下部只采用6WLED投光灯局部照亮，既表现了立柱圆润的视觉效果，也使城楼内透更为突出。
　　一楼和二楼回廊及回廊下部结构部分采用均匀性较突出的T5灯光进行大面积投射，使该部分砖墙及瓦面立面色彩效果有别于其他层面，丰富了灯光及色彩层次。
　　城楼最具特色的结构线条是其美轮美奂的屋面外形轮廓和各个飞檐龙头，该部分设计采用LED点光源轮廓灯沿城楼外形轮廓线勾勒，以点代线，另运用3W和6W白色LED灯光将各个龙头分别分主次打亮，较屋面颜色突出，使整个城楼的外形及轮廓神韵展现在夜色中。

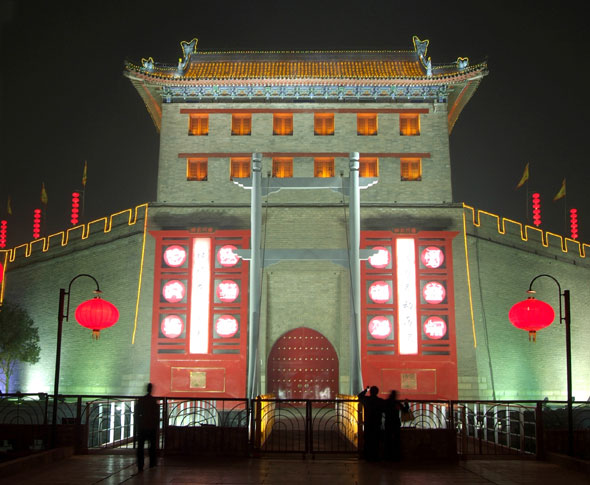

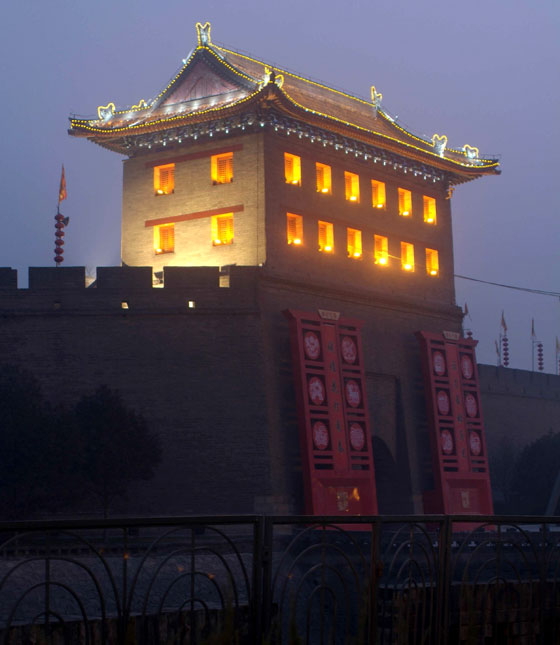

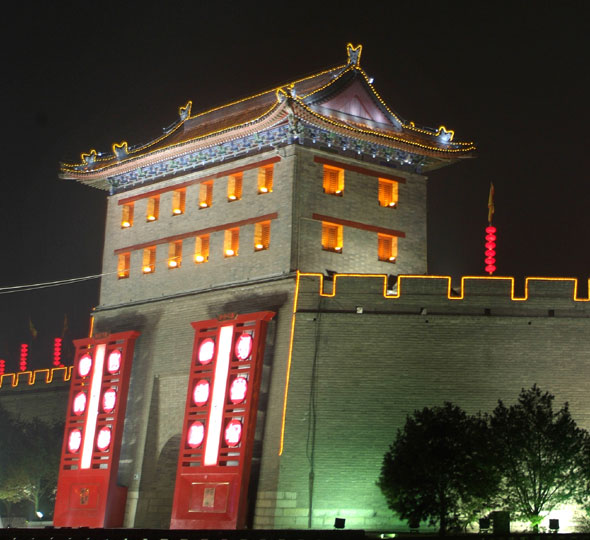

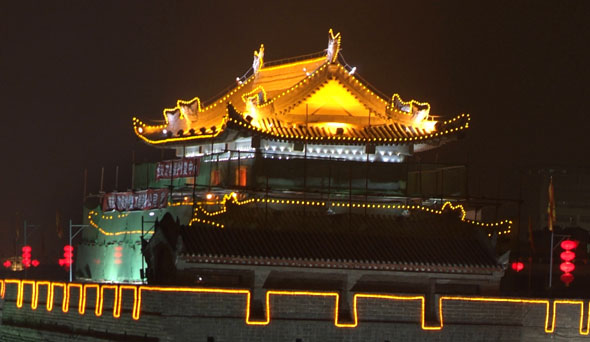

　　2、箭楼（闸楼）
　　箭楼作为城墙防御系统的第一道屏障，和作为指挥中心的城楼比较无论建筑造型还是设计风格均有着明显的区别。城楼宏伟、大气中凸显着华丽和秀美，而箭楼在瓮城内侧一面保持了与城楼相同的设计风格，同样的彩绘挑檐、同样的回廊三层屋面，建筑细节秀美细腻，与城楼遥相呼应；但在其城外立面则展现了另一种威武的风格：立面简约彪悍，与城墙浑然一体，为便于作战瞭望，正面及左右两侧布置了四层箭窗，突出了其防御作战的威武和雄壮。

　　 为突出箭楼简约大气、威武雄壮的特点，点亮表现手法以突出原建筑整体轮廓及飞檐造型为主，在原设计轮廓灯的基础上增加功率并采用黄白两色可调LED轮廓光源，适当加大轮廓灯间距和发光面积，突出屋面顶脊、垂脊、挑檐这些建筑外形最基本组成部分的造型；飞檐、龙头及石兽造型部分采用大功率3W/6W投光灯投射，突出飞檐、龙头及石兽的造型特点；刻画出楼体庄重、雄伟饱满的空间轮廓。
　　为强调箭楼的简约彪悍，在大屋面设计安装150W高压钠投光灯。在箭楼主体建筑的正面两侧转角部分、正面与城墙交汇处凸出的砖台腰线部分以及与箭楼浑然一体的城墙两侧转角部分加装LED光砖，用以突出箭楼正立面及两侧城墙浑厚彪悍的轮廓造型；立面及两侧的全部箭窗（涂刷红色漆）采用金卤投光灯照亮，象征着主立面这件灰色战袍上颗颗耀眼的袍纽钉在夜色中放出夺目的光彩，象征着古时战袍和盾牌上虎形怒目的特形，也寓意着西安在改革开放后在各行各业所取得的辉煌胜利，在新的世纪中还将不断地向上攀登取得更加灿烂的成就！

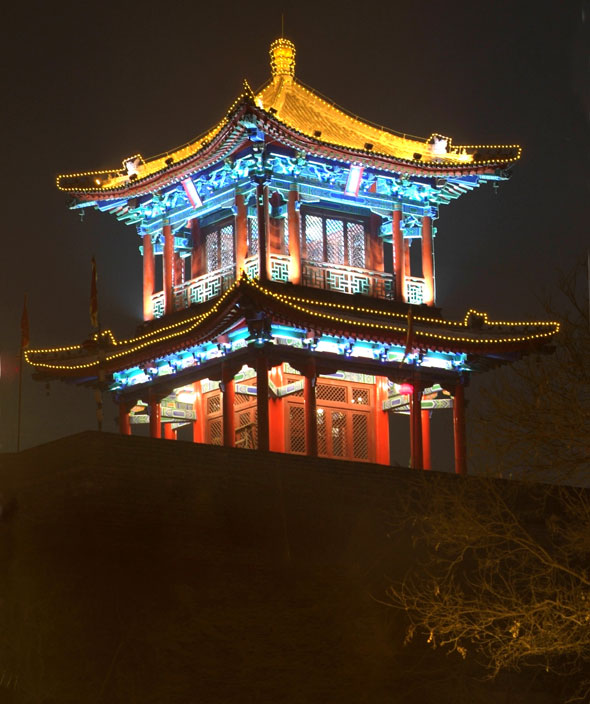

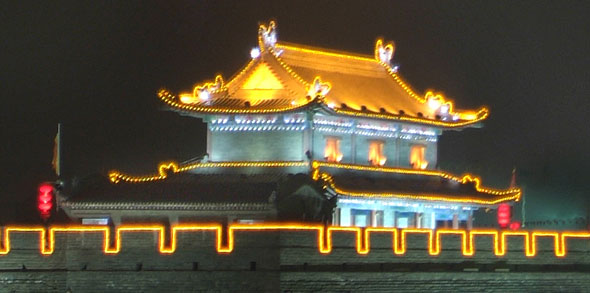

3、敌楼

　　作为城墙防御体系中主要的作战及了望指挥分部，在每个马面均设计建造了敌楼（目前已建12个）；其结构分上下两层，双层屋面飞檐设计，底部设有回廊，建筑细节简约细腻，与城楼遥相呼应，为便于作战瞭望，前后两侧布置了一层箭窗。

　　设计亮化手法以突出原建筑整体轮廓及飞檐造型为主，沿屋面外形轮廓布置LED点光源轮廓灯；屋面顶脊采用150W投光灯；飞檐、龙头部分采用大功率3W/6W投光灯投射，突出飞檐、龙头造型特点；二楼箭窗（涂刷红色漆）采用PAR灯照亮，一楼回廊内侧设置T5荧光灯（暖白色）将回廊石墙照亮，也便于游客夜间登城墙游览，避免了眩光的影响；二楼屋檐下部采用宽光角度LED投光灯将彩绘粱照亮，使其层次分明，色彩也较为突出。

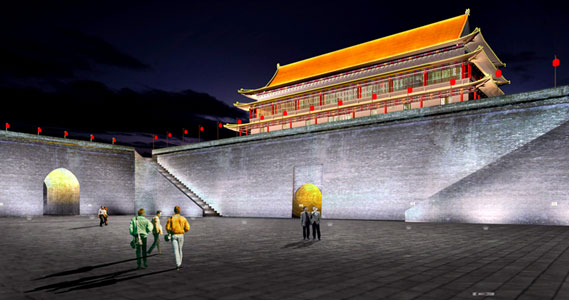

　　4、瓮城

　　瓮城做为主城门的腹地，具有交通、屯兵等作用，现已成为游客登城墙游览的集散中心和大型活动集会场所。考虑到平时游客及车辆众多，该部分灯光设计应以隐蔽、安全为主。

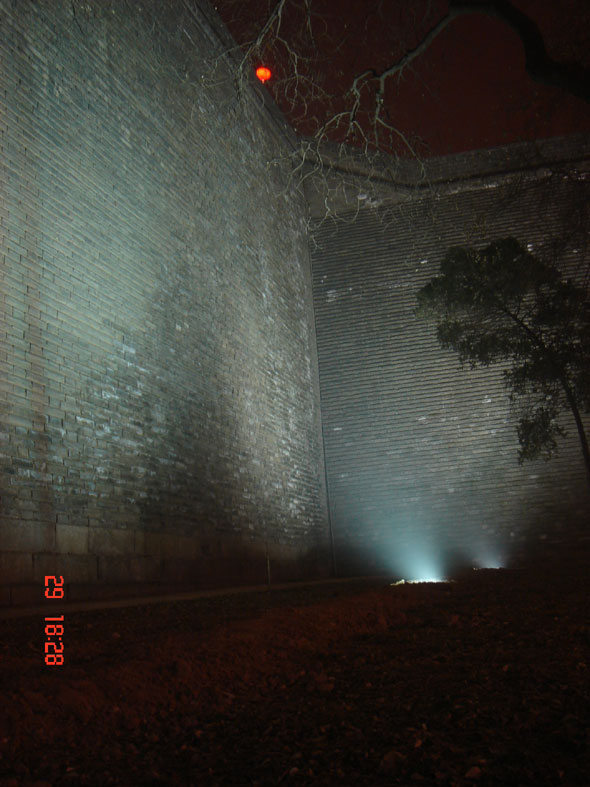

　　在瓮城内侧沿城墙均布大功率地埋式投光灯，以偏光投射城墙，光线以柔和为主，避免眩光对人造成的影响，给人们进入瓮城留下一个旷世、深邃的感觉。

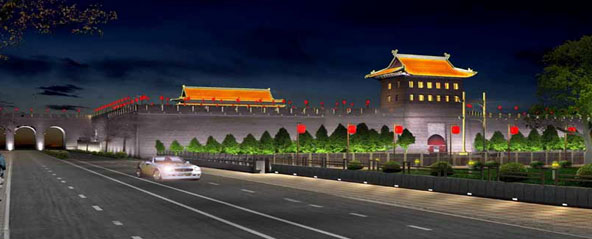

　　5、城墙段

　　西安城墙是目前国内尚存规模最大，最为完整的古城墙；除去四个主要城门段，尚有近13公里的由城砖堆砌而成的墙体，上有箭垛、出水口及凸台腰线等结构，自下而上层层退进，每隔一百多米设置有突出的马面，整体壮观雄伟，外侧有环城公园绿化和护城河围绕，气势磅礴。
　　 为了突出城墙古朴雄伟的古代建筑风格特点，且又能很好的对历史加以保护，此次城墙的夜景亮化采用了传统投光灯点亮设计效果，即沿城墙下部均布400W金卤投光灯，以白光照射城墙，利用灯光自然投射自下而上逐渐递减的光色效果，营造出城墙壮观雄伟的气势，在马面处利用灯光的明暗对比，突出其层次，形成一种节奏韵律，使其达到一种动静相结合的艺术表现境地。垛口采用LED轮廓灯勾勒，侧面也以LED灯照亮，一改以往平面单一的线条效果，使垛口更具形象和立体感。出水口采用白色LED投光灯表现，使整个城墙面真正意义上实现点、线、面相结合的艺术表现手法，雄伟壮观中不失抽象和写意。

　　6、安全性设计

　　城楼、箭楼、闸楼、角楼、敌楼采用了高科技新型节能阻燃LED发光灯具，以取代传统的泛光灯具。其安装方式充分考虑到对古建筑物的保护，在不破坏任何结构的基础上实现了灯具的隐蔽安装，充分保障了古建筑的立面视觉效果。较传统泛光灯具无法实现古建飞檐、屋面及檐下结构的亮化，高亮度LED具有体积小、阻燃性强、发光色泽纯厚、变化丰富、超强的节能型、使用寿命长的特点。特别适用于屋顶瓦面亮化及古建筑外轮廓的勾勒，利用丰富的设计方式，把夜晚城楼不同的层次展现在市民的面前。
　　传统的城墙亮化多采用外置投光灯投射墙体，在墙体下部设置为数众多的投光灯，非常影响景观，露天设置的灯具缺乏足够的防盗保护造成许多人为的损坏或遗失。本次设计方案中我们在主城墙及瓮城、闸楼部分采用了地埋式大功率投光灯，光效不仅较之传统投光灯更突出，其特有地埋灯安装方式有效的解决了景观障碍及认为损坏及遗失问题，很好的将古城墙的原貌展现出来。

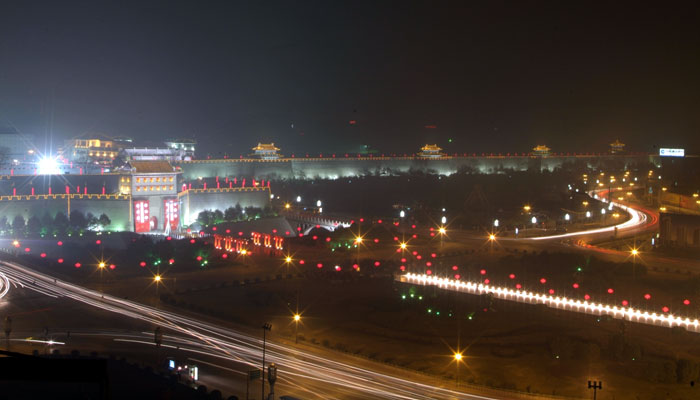

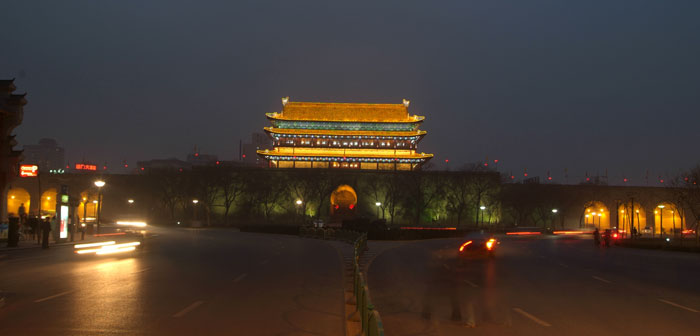

　　城墙夜景实景照明欣赏
