    夜景照明设计要点的探究
    来源:科技与创新 作者:任卫东 深圳市金达照明有限公司 浏览:10481人次 发布:2015-04-30
    注:其他网站转载须注明出处,转载而不注明出处者,一经查实,将追究其法律责任
    主要对夜景照明设计的要点展开了探究,详细阐述了设计依据、设计原则、设计程序、设计理念和设计要点,并系统分析了夜景照明设计,以期能为相关方面的需要提供有益的参考和借鉴。

      所谓“夜景照明”,泛指除体育场、工地和室外安全照明外的室外活动空间或景观的夜间照明。随着城市夜生活的不断丰富,夜景照明逐渐成为了城市建设的重要组成部分。因此,相关工作人员应对夜景照明的设计和建设予以重视,并不断做好整体规划设计,从而为夜景照明建设提供优秀的指导。

    中国照明网技术论文·照明设计与工程

      1 设计的依据和原则

    中国照明网技术论文·照明设计与工程

      1.1 设计依据

    中国照明网技术论文·照明设计与工程

      设计依据有《低压配电设计规范》(GB 50054—95)、《供配电系统设计规范》(GB 50052—95)、《民用建筑电气设计规范》(JGJ/T 16—92)、《民用建筑照明设计标准》(GBJ 133—90)和《建筑物防雷设计规范》(GB 50259—96),以及有关的标准图集、建设单位提供的设计资料和CCE 有关夜景照明的出版物。

    中国照明网技术论文·照明设计与工程

      1.2 设计原则

    中国照明网技术论文·照明设计与工程

      设计原则包括以下6 方面:①艺术目标。包括设计的基本点和出发点。②符合有关技术规范、规定和标准。③具有可操作性和可实现性,效果图与实际效果应基本相符。④重点突出,个性鲜明,不一般化。⑤尽量取消泛光灯的立杆,其他灯具也应隐蔽安装,做到“见光不见灯”。⑥控制光污染,注意节能。

    中国照明网技术论文·照明设计与工程

      2 设计程序

    中国照明网技术论文·照明设计与工程

      遵守设计程序、掌握设计规律和积累设计经验,是搞好夜景照明设计的重要保障。对于夜景照明项目,无论其规模大小,必须按设计程序进行,才能保障出精品。

    中国照明网技术论文·照明设计与工程

      3 设计理念和设计要点

    中国照明网技术论文·照明设计与工程

      3.1 牢固树立“以人为本”的观念

    中国照明网技术论文·照明设计与工程

      夜景照明是人文与自然景观的有机结合,能为人们创造优美、和谐、温馨、休闲和娱乐的光环境,营造令人流连忘返的夜景观;夜景照明是美化城市、丰富城市夜生活和创造城市形象的重要体现,且灯光可以演绎一个城市的文化、建设和文明。

    中国照明网技术论文·照明设计与工程

      3.2 运用巧妙的设计手法塑造文化内涵

    中国照明网技术论文·照明设计与工程

      在塑造文化内涵时,应注重以下4 方面的内容:①捕捉建筑艺术的表现点。选择合适的灯具和光源,塑造建筑艺术优雅的夜间效果。②捕捉自然景观的表现点。注意生态的美学设计,表现生态的自然美。③注意保护和体现当地的人文特色。④商业照明应烘托繁华的商业气氛,营造购物商机,重点突出店标、商标和展示窗。

    中国照明网技术论文·照明设计与工程

      4 夜景照明设计

    中国照明网技术论文·照明设计与工程

      4.1 灯具的选择

    中国照明网技术论文·照明设计与工程

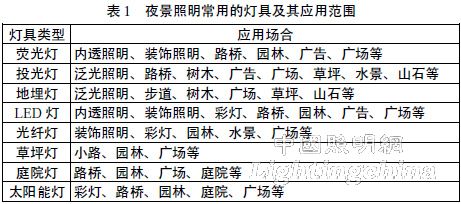

      夜景照明常用的灯具及其应用范围如表1 所示。

    中国照明网技术论文·照明设计与工程

    中国照明网技术论文·照明设计与工程

      4.2 照明对象的选择

    中国照明网技术论文·照明设计与工程

      4.2.1 建筑物泛光照明设计

    中国照明网技术论文·照明设计与工程

      在建筑物泛光照明设计中,应注意以下6 个方面的内容:①充分了解建筑物的特性、功能、外装修材料、当地的人文风貌和周围环境等,结合设计理念构思较完整的设计方案和效果图;②选择合适的灯具和配光特性曲线;③根据建筑物的材质选择合适光源色温和光色;④由于玻璃幕材质不反光,设计时可采取内透光照明的方式或与建筑专业配合在玻璃的搭接处预留电源,并采用小型点光源的方式做外立面的装饰照明;⑤照度计算常用的有单位容量法、光通法和逐点计算法;⑥当一次设计未做夜景照明时,应在室内、外和建筑立面适当位置、屋顶和玻璃幕的内侧预留电源管线,从而为夜景照明的二次设计创造方便条件。

    中国照明网技术论文·照明设计与工程

      4.2.2 环境夜景照明

    中国照明网技术论文·照明设计与工程

      在环境夜景照明中,应巧妙地运用灯光再塑艺术的魅力,创造优雅、和谐和温馨的夜生活。

    中国照明网技术论文·照明设计与工程

      4.3 照明配电线路和控制设计

    中国照明网技术论文·照明设计与工程

      4.3.1 配电线路中存在的问题

    中国照明网技术论文·照明设计与工程

      配电线路中存在的问题包含以下6 种:①断路器的整定与线路负载不匹配。整定值过大、导线截面过小,起不到保护线路和照明器具的作用,事故时无法有效跳闸。②照明器具没有保护接地的安全措施。③线路敷设和照明器具的安装没有执行有关规范、规定和标准中的要求。④控制方式单调。有些小路甚至未设置连接触器,且采用手动合断路器的方式,操作不方便、不安全。⑤室外配电箱没有采取防雨、防腐和安全防护措施。⑥高层建筑的照明器具和线路未采取防雷保护措施。照明设计看似简单,但实际上是一门技术含量较高的学科,优质的设计必须由专业的灯光设计人员与专业的电气设计人员配合完成,重要建筑还需要建筑师的配合和指导。只有这样,才能做出优秀的照明工程。

    中国照明网技术论文·照明设计与工程

      4.3.2 控制方式的选择

    中国照明网技术论文·照明设计与工程

      照明控制是夜景照明工程中的重要组成部分。随着科学技术的发展,使照明控制技术发生了质的变化,已从过去的手动控制发展到了今天的智能控制。照明工程中常用的控制方式有以下3 种。

    中国照明网技术论文·照明设计与工程

      4.3.2.1 手动控制方式

    中国照明网技术论文·照明设计与工程

      手动控制方式靠配电回路的开关元件实现,主要应用在小型、非重要的照明工程中,其特点是投资少、线路简单、开关灯均需人工操作、灯光变化单调和不利节电。

    中国照明网技术论文·照明设计与工程

      4.3.2.2 自动控制方式

    中国照明网技术论文·照明设计与工程

      自动控制方式主要应用在大中型照明工程中,其特点是开关灯无需人工操作、值守,一次可完成自动控制程序的设定,可实现灯光的变化控制、节能控制,通常采用照度控制、时间控制和简单的程序控制等方式。

    中国照明网技术论文·照明设计与工程

      4.3.2.3 智能控制方式

    中国照明网技术论文·照明设计与工程

      智能控制方式代表计算机技术与通讯网络技术的有机结合,其特点是一次投资较大,主要应用在大中型和重要的照明工程中。目前,产品与控制方式的组合较多,无论采用哪种技术,均可达到智能控制的目的。夜景照明中的智能控制系统作为独立的子系统,应采用国际标准的通信接口和协议文本,以便纳入区域网、城市网的系统或楼控网系统中,实现主系统与子系统之间的互相监控。具体而言,智能照明控制具有以下特点:可实现灯光组合变化和照度变化的控制调节;可实现节电控制,可根据环境照度变化和活动安排设定开灯的方式和时间;具备标准的通信接口和协议文本,可实现局域网、城市网的连网控制;可监测在线工作的各种参数;可监测故障状态,分析故障原因;系统结构灵活,修改、扩展方便;可提高管理水平,降低劳动强度。

    中国照明网技术论文·照明设计与工程

      4.3.3 安全和接地

    中国照明网技术论文·照明设计与工程

      夜景和环境照明的安全问题应引起高度重视,国内已发生多起触电伤亡事故,设计和施工的不合理、不规范是引发事故的主要原因。《城市道路照明设计标准》(GJJ 45—91)中第5.1.9条规定,可触及的金属灯杆和配电箱等金属照明设备均需保护接地,接地电阻应<10 Ω;《低压配电设计规范》(GB 50054—95)中第4.4.11 规定,TT 系统配电线路接地故障保护的动作特性应符合Raxla≤50 V。根据规范要求,室外照明灯具均应设接地故障保护,做法可参见有关标准图集。

    中国照明网技术论文·照明设计与工程

      对于照明接地保护系统,无论采用哪种接地保护方式,都应符合规范和标准中的要求,确定有关保护接地的电阻值时要阅有关资料。

    中国照明网技术论文·照明设计与工程

      5 建议

    中国照明网技术论文·照明设计与工程

      具体的改良建议有以下8 点:①新建筑物的夜景照明应与建筑物同步设计,经有关方面审查通过后,与建筑物同时验收竣工;②夜景照明的配电设计应由专业人员实施;③夜景照明设计的安装应严格遵守国家有关规范、规定和标准,并建立施工监理、检查和验收制度;④应采用节电控制方式和多种场景控制方式;⑤应具备入网连接控制的条件;⑥采用科技含量高、技术成熟和品质优良的产品;⑦对于功率较大的灯具,安装时应注意周围禁止有可燃物或具备防火隔热措施;⑧做好维护和管理。

    中国照明网技术论文·照明设计与工程

      6 结束语

    中国照明网技术论文·照明设计与工程

      综上所述,夜景照明设计是一项系统工程,且它还是城市迫切需要的重要设施。因此,我们要结合本地区的实际情况,整体规划,分步实施,在实施中体现先进的设计理念,做到精心设计、规范施工,以促进和保障夜景照明的设计和建设。

    中国照明网技术论文·照明设计与工程



    中国照明网技术论文·照明设计与工程

      参考文献

    中国照明网技术论文·照明设计与工程

      [1]朱红.建筑物夜景照明设计若干问题的思考[J].建筑电气,2007(03).

    中国照明网技术论文·照明设计与工程

      [2]穆希廉.公园夜景照明设计要点的探讨[J].智能建筑与城市信息,2013(02).
