一、功能需求分析
现代化的建筑对照明的要求越来越高，不仅要求提供舒适、绿色的光照，同时不同的场合需要不同的照明环境。传统的照明控制一般采用开关手动控制，对于上述要求很难实现，而且线路十分复杂，操作非常繁琐。随着用户要求的提高和技术的进步，传统的照明控制由于许多问题无法解决而逐步被智能照明控制取代，这已成为一种趋势。
好的酒店调光控制具有以下几点：
1．酒店对客人要强调第一印象，要求利用明暗有序和适度的照明环境让人进入酒店就感受到典雅舒适的气氛。
2．酒店的主要功能区如：大堂、宴会厅、大会议厅、咖啡吧等需要因不同的场面而变幻的灯光效果，以营造出不同的照明环境。
3．酒店的照明耗电约占整个酒店能耗的35%左右，要求通过控制系统节约能源。
4．酒店的灯具数量多，品质高而且十分昂贵，要求通过控制系统可以延长灯具寿命，降低酒店的运行费用。
我们在选择一个系统的同时，要切实考虑的主要是：系统的稳定性、系统的安全性、功能的实用性、后期的维护和扩展、外观的高度艺术和操作的人性化。为此，我们选用尼科信息技术（上海）有限公司的LonWorks调光系统。LonWorks总线是流行全球智能建筑市场的总线技术，有4000多家公司使用LonWorks总线技术，使用在建筑中的设备数量超过5000万台，为目前总线之最。基于LonWorks技术的调光系统，具有无比的稳定性和卓越的开放性。
Nico的酒店调光系统具有以下特点：
1．控制系统布线简单，控制方式灵活，控制界面美观，方便识别与使用。
2．采用了国际标准总线LonWorks技术，符合ISO ANSI/EIA709.1规范，为开放的全分布式控制系统。
3．LonWorks为国家“商业楼宇和住宅建设的国家标准”：GB/Z 20177
4．监控管理功能集中于中央站，同时可以通过控制面板实现就地控制。中央站停止工作时，不影响各分区功能和设备运行。
5．系统分区控制完全独立，互不干扰，一个分区停止工作不影响其他分区和设备的正常运行；任意分区中任意器件损坏也不影响本区域内其他器件正常工作。
6．系统维护方便，更换或升级系统元件时，不需要关闭整个系统。
7．系统内各元件可以通过程序的设定实现功能的多样性，不同回路可以通过修改程序进行不同组合场景，无需改动线路。
8．在正常供电中断时，系统能自动应急，应急回路自动达至全亮；系统具有模块扩充功能，随需要可任意添加控制回路。
9．采用全开放技术标准，可以和中央空调系统等其他BA系统集成，一根总线连接几乎所有的系统，未来系统的扩展和升级没有技术上的后顾之忧。
10．高度艺术化、人性化的操作界面。
二、设计依据
1．《民用电气设计规范》 JGJ/T16－92
2．《建筑电气安装工程质量检验评定标准》 GYJ1253－88
3．《民用建筑照明标准规范》 GBJ133－90
4．《智能建筑评估标准》 DG/TJ08－602－2001 J10105－2001
三、设计原则
可行性和适应性
保证技术上的可行性和系统的可适应性。
实用性和经济性
贯彻全面应用，坚持实用、经济的原则。
先进性和成熟性
既要采用先进的理念、技术和方法，又要注意结构、设备的相对成熟。不但能反映当今的先进水平，而且具有发展潜力，能够适应未来若干年内的发展。
开放性和标准性
为了满足所选用的技术和设备的协同运行能力、系统投资的长期效应以及系统功能不断发展的需求。必须追求系统的开放性和标准性。
可靠性和稳定性
在考虑技术新进和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。
安全性和保密性
既要考虑信息资源的充分共享，更要注意信息的保护和隔离，因此系统应充分针对不同的应用和不同的网络通信环境，采取不同措施，包括系统安全机制、数据存取的权限控制等。
可扩展性和易维护性
为了适应系统变化的需要，必须充分考虑以最简洁的方法，最低的投资，实现系统的扩展和维护。
四、设计方案
针对本酒店的特点，对以下重点区域进行了智能化的灯光管理和控制，以下分区域介绍调光系统的功能。
超五星级酒店的控制区域：
一：大堂，大堂吧、一层咖啡厅/24小时餐厅
二：中餐厅包房
三：商务会议室
四：多功能厅
五：室外广告照明、景观照明、庭院照明

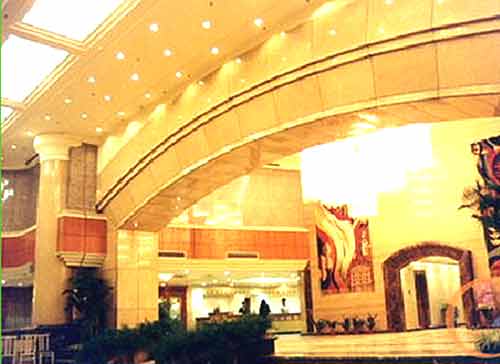

1、一层大堂
设备设置：调光机柜、场景面板、真彩无线触摸屏、无线照度感应器。
功能描述：
①对各种不同种类热辐射发光源，采用0~100%的全范围无级调光，可以达到丰富的光效果。
②在大堂不同位置安装4个触摸多场景面板，预设多个场景；面板具有清晰美丽的蓝色背光。面板按键为触摸屏，可以任意定义图形和文字说明，并且也可以在使用中，场景用途改变时，由酒店业主随时更改图文标识。
③在大堂服务台附近，放置一个无线触摸屏；通过触摸屏可以浏览和控制整个大堂的灯光，同时也可以控制其他所有联网区域的灯光；可以看到每个回路的调光状态。
④安装无线照度感应器，监测大堂内外的照度，自动平衡灯光效果，舒适节能。
⑤调光机柜具有多个应急输入端子以及和BA联动的干接点输入，可配合安保系统进行连锁控制。
⑥每个调光回路具有手动开关，可手动干预，必要时现场人员可强行打开或关闭调光输出。
⑦根据一天24小时不同的时间段，大堂的灯光进行自动的场景变幻为：晨曦、早上、午间、下午、黄昏、夜间、深夜等模式。

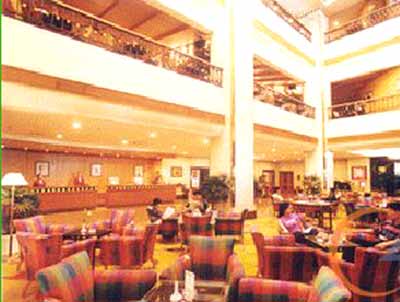

2、一层大堂吧
设备设置：调光机柜、场景面板、无线照度感应器。
功能描述：
①对各种不同种类热辐射发光源，采用0~100%的全范围无级调光，可以达到丰富的光效果。
②在大堂吧的不同位置安装2个触摸多场景面板，预设多个场景；面板具有清晰美丽的蓝色背光。面板按键为触摸屏，可以任意定义图形和文字说明，并且也可以在使用中，场景用途改变时，由酒店业主随时更改图文标识。
③调光机柜具有多个应急输入端子以及和BA联动的干接点输入，可配合安保系统进行连锁控制。
④每个调光回路具有手动开关，可手动干预，必要时现场人员可强行打开或关闭调光输出。
⑤根据一天24小时不同的时间段，大堂的灯光进行自动的场景变幻为：晨曦、早上、午间、下午、黄昏、夜间、深夜等模式。
3、咖啡厅/24小时餐厅
设备设置：调光机柜、场景面板、无线照度感应器。
功能描述：
①对各种不同种类热辐射发光源，采用0~100%的全范围无级调光，可以达到丰富的光效果。
②在咖啡厅不同位置安装2个触摸多场景面板，预设多个场景；面板具有清晰美丽的蓝色背光。面板按键为触摸屏，可以任意定义图形和文字说明，并且也可以在使用中，场景用途改变时，由酒店业主随时更改图文标识。
③调光机柜具有多个应急输入端子以及和BA联动的干接点输入，可配合安保系统进行连锁控制。
④每个调光回路具有手动开关，可手动干预，必要时现场人员可强行打开或关闭调光输出。
⑤根据一天24小时不同的时间段，大堂的灯光进行自动的场景变幻为：晨曦、早上、午间、下午、黄昏、夜间、深夜等模式。
4、中餐厅包房
设备设置：调光机柜、场景面板。
功能描述：
①对各种不同种类热辐射发光源，采用0~100%的全范围无级调光，可以达到丰富的光效果。
②在每个包房入口位置安装1个触摸多场景面板，预设多个场景；面板具有清晰美丽的蓝色背光。面板按键为触摸屏，可以任意定义图形和文字说明，并且也可以在使用中，场景用途改变时，由酒店业主随时更改图文标识。
③调光机柜具有多个应急输入端子以及和BA联动的干接点输入，可配合安保系统进行连锁控制。
④每个调光回路具有手动开关，可手动干预，必要时现场人员可强行打开或关闭调光输出。
⑤控制包房的电动窗帘。
5、智能会议室
设备设置：调光机柜、场景面板、RF遥控器、红外感应器。
功能描述：
①进入会议室，红外感应器工作，基本灯光会自动亮起，联动打开空调系统；会议室无人，一段时间后自动关闭灯光和空调。
②在会议室入口和主席台位置各安装1个触摸多场景面板，预设多个场景会议室灯光，根据不同的使用场合，设置多个场景模式，如：准备、会议、放映、讨论、休息、离开等。
③场景联动控制会议室的电动窗帘和投影仪。
④可以通过遥控器遥控预设场景。
⑤调光机柜具有多个应急输入端子以及和BA联动的干接点输入，可配合安保系统进行连锁控制。
⑥每个调光回路具有手动开关，可手动干预，必要时现场人员可强行打开或关闭调光输出。
6、多功能厅
设备设置：调光机柜、场景面板、RF遥控器、红外感应器。
功能描述：
①对各种不同种类热辐射发光源，采用0~100%的全范围无级调光，可以达到丰富的光效果。
②在多功能厅入口和主席台位置各安装2个触摸多场景面板，预设多个灯光场景，根据不同的使用场合，设置多个场景模式，如：准备、会议、演讲、放映、休息、离开等模式。
③场景联动控制多个电动窗帘。
④可以通过遥控器遥控预设场景。
⑤调光机柜具有多个应急输入端子以及和BA联动的干接点输入，可配合安保系统进行连锁控制。
⑥每个调光回路具有手动开关，可手动干预，必要时现场人员可强行打开或关闭调光输出。
7、宴会厅
设备设置：调光机柜、场景面板。
功能描述：
①在餐厅入口处安装多场景面板，预设多个场景。
②面板具有清晰美丽的蓝色背光。面板按键为触摸屏，可以任意定义图形和文字说明，并且也可以在使用中，场景用途改变时，由酒店业主随时更改图文标识。
③调光机柜具有多个应急输入端子以及和BA联动的干接点输入，可配合安保系统进行连锁控制。
④每个调光回路具有手动开关，可手动干预，必要时现场人员可强行打开或关闭调光输出。

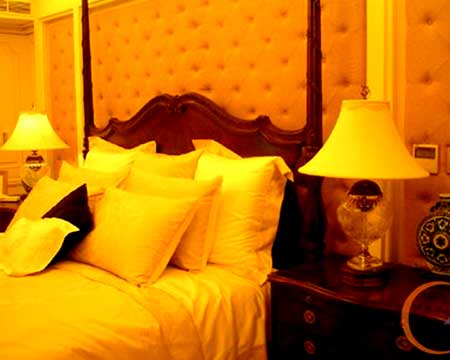

8、标准客房
设备设置：显示门铃、温度控制、场景面板、SOS求救按钮。
说明：普通的智能客房系统往往只做到对灯光和用电插座的控制，Nico智能客房系统是对整个酒店环境的控制和管理，强调集成和管理的概念。
①门铃与信息显示开关：
在门口设置一只门铃与信息显示面板，面板分为信息显示窗口与门铃触控按钮。完成以下功能：按下门铃呼叫按钮，客房内门铃响起。显示“请勿打扰”、“清扫房间”、“请稍候”信息，在显示“请勿打扰”时，按下门铃按钮无效。
②客房取电开关
客人Check in后，当钥匙卡插入取电开关时，整个客房系统处于被客人控制的状态，客人可以根据需要使用客房内所有的用电设备。这时，系统自动进入“迎宾”场景，打开灯光并自动调节亮度，使人感到“宾至如归”的温馨。取出钥匙卡，在客人Check out 前，系统进入“短暂离开”模式，空调系统变为低速节能运行模式，灯光关闭，电源插座断电（杜绝用电危险）。在客人Check out后，系统自动进入“等待入住”模式，整个系统断电，并不再能用钥匙卡取电。在系统处于“清扫房间”模式时，服务生可以清扫检查房间，使用许可的电器插座。
③灯光控制
控制客房所有的灯光回路，控制方式包括开关和连续调光。控制方式为场景控制方式，采用Nico的6场景触控面板，对各个灯光回路做集中的控制。为4个调光回路，10个开关回路，每个回路的灯光负载容量为10A；卫生间人体感应灯光控制；
④空调控制
Nico的控制面板分为玻璃触控场景面板和液晶空调触控面板，空调控制面板外型美观，操作界面丰富，可以调节空调的温度、风速、运行模式。
⑤插座控制
控制客房内所有的用电插座。主要是取电开关控制和总服务台中央集中控制。
⑥电视控制
控制客房内的电视插座。主要是取电开关控制和总服务台中央集中控制。
⑦卫生间设置SOS紧急求救按钮。
⑧系统软件
整个系统采用联网的方式，每个客房子系统的设备构成一个子网，同时和总服务的管理平台集成在一起。在客房内的场景面板上按下“请勿打扰”、“请稍候”、“清扫房间”等信息提示时，门口的门铃显示开关显示相关的信息，同时上传给服务中心。总统套房内设置彩色触控屏，控制房间内所有的电气设备、查询酒店提供的各种服务、呼叫预定各种服务（如呼叫服务员、点餐、租车、预定服务等）。
⑨网络管理
总服务台设置管理平台，对所有客房的状态和使用做最高级别的管理，如模式设置、直接控制等，过程从客人Check in后，预先打开空调和灯光；客人Check out，客房恢复“等待入住”模式。
9、总统套房
设备设置：显示门铃、温度控制、场景面板、SOS求救按钮、彩色触摸屏。
功能描述：
①与标准房间功能相同，增加灯光控制和空调控制点数。
②总统房分区域进行灯光控制：
客厅：场景面板1只，设置会客模式和调光模式，控制灯光和电动窗帘；
餐厅：场景面板1只，设置用餐模式和调光模式，控制灯光和电动窗帘；
书房：场景面板1只，设置办公模式和调光模式，控制灯光和电动窗帘；
卧室：场景面板1只，设置睡眠模式、电视模式、起夜模式和调光模式，控制灯光和电动窗帘；
③空调控制；
④SOS紧急求救；
⑤卫生间人体感应灯光控制；
⑥遥控，通过8键遥控器遥控控制8个场景，对灯光空调进行控制；
⑦设置彩色触摸屏，可通过触摸屏控制灯光并呼叫各种服务。
10、室外广告照明、景观照明
设备设置：调光机柜、照度感应器。
功能描述：
① 系统自动根据酒店外部环境照度的变化和时间，综合控制室外广告照明、景观照明、庭院照明。
② 可以通过大堂的触摸屏控制。
