2017舞台影视灯光调研分析报告

2017-12-31  来源:舞台电影电视照明专业委员会  作者:鞠习刚 郭亮 王京池  有33650人阅读



  根据中国照明学会舞台电影电视照明专业委员会(以下简称“专委会”)年度工作计划部署, 第七届专业委员会组织了由王京池、郭亮、周正平、陈国义、饶健夫、熊英、陈江榕、鞠习刚、秘根杰、白文国、王宏磊、居文胜、穆怀恂、钟国虹、周闻、薛建博、秦小刚、胡耀辉、马路、龚奎成、江中鸿、陈永刚等专委会委员和组成的专家组,于2017年3月至2017年5月,分四批,先后奔赴广州、杭州、宿迁、北京、长沙等地,对近20家演艺设备骨干企业进行了实地考察和调研座谈。专家组与企业的生产、技术人员就常规灯具、电脑灯、LED灯、演播室机械吊挂设备、灯光控制台、LED屏幕等设备的制造研发、实际运用等诸多方面进行了深入交流和探讨。

  调研主要目的是与各生产企业共同研讨舞台影视灯光最新技术与应用,探讨灯光照明技术的未来发展方向,加强灯光设计制作专业人士与生产企业的沟通交流与互动,共同促进灯光制作综合水平的提高,并为提升我国的灯光产业发展出谋划策。通过交流考察,专家组形成了《2017年广州灯光调研报告》、《2017年江浙灯光调研报告》、《2017年北京灯光调研报告》、《2017年湖南灯光调研报告》四个调研报告。并在这四份报告基础上,形成了本分析报告。

  一、常规灯

  大家俗称的常规灯主要指聚光灯、泛光灯、成像灯、Par灯、追光灯等一般不设置电动摇臂、用于普通照明的灯具。但“常规”并不意味陈旧或落后,进步和改良的步伐一直没有停滞过。本次调研发现,常规灯具在亮度、色温、色彩、显色指数、散热方式、刷新频率、制造工艺等方面都有了长足的进步。

  1、灯具光效提高

  调研中,看到了很多大光通、高光效的灯具。

  在斯全德我们惊喜的看到飞利浦专为影视演播室开发的替代传统卤钨光源的LED光源菲涅尔聚光灯,他们从密集阵列的COB方式和分散阵列组合方式中走出一条独特的中间道路。用稍分散的芯片阵列,选配的多种芯片组合成光源,散热系统良好,光斑均匀,出光角灵活可调,输出总光通量达到18600lm。

  飞利浦的LED菲涅尔聚光灯

  星光的LED蜂眼平板柔光灯采用高光效,高显色性表贴(SMD)LED作为发光元件,光效达到100lm/w以上。设计的蜂式复眼阵列柔光板,由直径2mm的非球面聚光镜组成微透镜阵列,在起到柔光和降低眩光作用的同时,还能汇聚光线,使灯具的光束角从SMD的120度聚光到70度,大大地减少了杂散光,其中心照度较普通柔光板提高50%以上。

  星光的LED蜂眼平板柔光灯

  雅江新开发的LED灯,采用了新的COB光源,新的电源驱动系统;配置高品质的非球面透镜,就像光源前面加了导光柱,可以让光均匀地散发出来;灯具光输出效率提高了170%。

  雅江的LED聚光灯

  浩洋的F90-Y-CW是一款LED菲涅尔聚光灯,它的亮度也很高,功率只有200W,光输出高达11000lm,是可以在演播室使用的一款不错的聚光灯。

  浩洋的LED菲涅尔聚光灯

  2、色温控制加强

  现在的演出,不管是电视晚会还是舞台表演,基本上都要录像。这就需要重视色温的概念,否则就有可能因色温不一致的两类白光灯具投射到一个物体上,出现电视画面偏色问题。

  LED光源在在色温方面有其独特的优势,一种灯型可以配置不同的色温,既有3200K的低色温灯具,又有5600K的高色温灯具,以满足不同使用环境的需求。

  调研中,我们发现每个做常规灯具的企业都在LED灯具的色温上做足文章。华晨的TG-LBRD1的 LED平板柔光灯,雅江的SS827SW HD的成像灯,色温有3200K和5600K可选。有些灯具具有了色温可调的功能,华晨的TG-LBRDT1 LED平板柔光灯色温可以在3200K~5600K间连续可调。方达的FDL-J300L螺纹聚光灯,色温可在2800K~10000K间进行线性调节。明和的324PR-7色平板柔光灯,色温可以在3200K~5600K间连续可调,而且在0~100%进行线性调光过程中,它的色差值几乎保持不变。ETC的灯具色温控制有光谱自动对应调节功能。Eos系列控台软件对颜色的控制细化到可以控制每一种颜色的灯珠。可以在锁定某个输出色温的前提下,改变灯珠的输出构成,降低这个颜色构成中某个不需要颜色的比例,控台会自动调整其他颜色灯珠的输出比例,保证输出色温不变化。

  色温可调能满足灯光设计师根据不同演出对色温的不同需求。而且,可以一灯多用,既替客户省了钱,又能让灯具在不同的演出中发挥尽量多的作用。



  雅江的SS827SW HD的成像灯      华晨的TG-LBRD1的 LED平板柔光灯



  方达的FDL-J300L螺纹聚光灯      明和的324PR-7色平板柔光灯

  3、颜色控制加强

  本次调研中,我们发现许多企业都在控制颜色上下了不少功夫。

  雅江用彩光混合成白光,利用颜色管理系统很好地解决了混色均匀度、白光品质度、操作便利性等问题。使用该颜色管理系统的全光谱系列灯具,白光色温2700K~6500K可调,一般显色指数Ra值均在90以上,CQS值在85以上。为了在白光调光的过程要始终保持白光的质量,需要组成白光各个彩色光都平稳变光而且要以完全一致的调光曲线规律变化。而品质差的LED灯具,当亮度压暗时,它的色彩也会发生改变。在本次考察中,雅江出示了由第三方测定的红绿蓝三色精细的调光曲线图。

  雅江LED聚光灯红绿蓝三色精细的调光曲线图

  德晟的WS-8248 200W LED天幕灯,采用全新的光学设计,用LED实现传统非对称天幕灯的效果,光斑柔合,混色均匀;8色LED光源(红、绿、蓝、青、深蓝、琥珀、冷白、暖白),色彩更丰富,符合专业用户的需求。

  德晟的WS-8248 200W LED天幕灯

  方达的FDL-J300L-C聚光灯,采用7色LED阵列色彩系统(红、橙红、琥珀、绿、青、蓝、深蓝)。光谱分布更加连续,更接近自然光。对比3色(红、绿、蓝)或4色(红、绿、蓝、白)或5色(红、绿、蓝、琥珀、白)颜色更加丰富,色域更加宽广,可以选择的颜色更多。7色系统可以混出很好的白光,色温从2700K~10000K可调,亮度却能保持几乎不变。

  明和的324PR-7色平板柔光灯,采用7种颜色LED为光源,特殊设计的光学系统可使光斑更加柔和,混色效果好。非对称配光的光路设计,能够较好的解决如舞台天幕区等场合的布光需求。使用HISC颜色管理系统控制技术,能混合出较丰富的标准色彩,弥补了传统灯具RGB三原色的混色缺陷,使得颜色更为饱和与鲜艳。

  ETC是最早使用彩色LED光源制造灯具的厂家之一,他们的彩色处理技术处于世界领先的位置,可以根据色纸编码获取颜色。ETC工程师经过数年的研究匹配,根据各大厂家的标准色纸(如LEE或ROSCO的色纸)的色谱xy值,制作出了一套完整的色彩系统,不改变灯光师的工作习惯,就可以便捷地调取想要的色纸号。

  ETC的智能色彩管理系统

  阿莱的ARRI SkyPanel系列产品除了具有混色功能外,RGBW四色通过混色管理系统能混出色温2800K-10000K的高品质、高显色的白光,来满足电影及电视拍摄的要求。近期公司还为灯具研发了十几种独有的灯光效果,例如:闪电,烛光,火焰,警车灯等等。还可以把原有灯具控制软件升级,不用更换任何硬件就能很好地控制灯具完成各种效果。

  阿莱的ARRI SkyPanel

  星光影视设备科技股份有限公司,针对目前市场上LED照明灯具普遍存在的光色一致性差、显色性能偏低和色温稳定性差等问题,提出了每台灯具参数进行动态补偿的解决方案。公司基于工业自动化控制系统,快速光谱测量技术、色度学数据处理技术,研发了LED灯具自动化在线检测与标定系统,每台灯具出厂前都要检测其中每种LED的色坐标、光通量等随温度、电流的变化曲线,生成独有的参数库,灯具控制软件依据参数库进行自动混色计算和动态补偿控制,从而实现输出光的一致性。

  星光的LED灯具自动化在线检测与标定系统

  4、显色指数提高

  显色指数(CRI)的高低,是衡量白光灯具好坏的一个重要指标。很多灯具生产厂家都认识到了这一点,在提高灯具亮度的同时,尽可能地提高它的显色指数。当然,光源显色指数的提高也会造成光效的降低和成本的提高,因此,要选择一个平衡点,既满足使用要求,又能够降低成本。本次调研中,我们发现许多企业的常规灯具显色指数都做到了90以上。

  在斯全德我们看到的飞利浦一款替代传统卤钨光源的菲涅尔聚光灯,选配的多种芯片组合成光源,配制出极高的白光显色指数。经现场用手持光谱计测试Ra高达98,R9也达到90以上,几乎达到理想的卤钨光源的标准。

  方达的FDL-J300L-CLED聚光灯,采用7色LED阵列色彩系统(红、橙红、琥珀、绿、青、蓝、深蓝)。光谱分布更加连续,更接近自然光。在色温、亮度的线性调节过程中,都能保持很高的显色指数。

  对于LED灯具来说,各种调光过程中都能保持理想的显色指数,实属不易。LED灯具如能做好了这一点将是作为面光使用的理想灯具。

  5、散热能力提高

  除了光效、光质、光色等指标,灯具的散热能力也是一个很重要的考量因素。尤其对于LED光源灯具,散热好坏关系到灯具的稳定和寿命。在本次调研中我们了解到,很多厂家的灯具散热方式都有各自独到的设计。

  方达的FDL-J300L系列灯具,采用的是风冷散热模式,而且静音效果不错,噪音≤25dB。

  华晨的第三代100W/150WLED聚光灯,散热系统采用自然散热模式,无风机、无噪声。

  华晨的第三代100W/150WLED聚光灯

  浩洋的F90系列影视灯具,采用无风扇散热技术。

  6、刷新频率提高

  对于一般的录像,对灯具的刷新频率要求不是很高,但对于高清录像慢动作回放,刷新频率的高低至关重要。慢动作回放,有时候会发现有闪烁、步进等现象,就是因为灯光的刷新频率过低引起的。

  为了解决这一难题,很多的厂家进行了多次试验,通过不懈努力,不断把灯具的刷新频率提高。比如德晟的影视灯具,刷新频率能够达到20000HZ以上。雅江的LED灯具,采用最新的PDM脉冲密度调变技术,通过细分PWM段来实现倍频,实现大于10000Hz刷新频率。这些高刷新频率灯具,对于影视剧拍摄以及体育场馆照明是非常不错的选择。

  7、灯具造型改进

  我们惊喜地看到,企业在追求灯光品质、技术指标的同时,没有忘记灯具的外观美。灯具做得线条优美,外观大方,让人一看就喜欢。

  欧玛的RPG系列迷你追光灯,是采用电脑灯理念研发制造的追光灯具,具有小型化,易操控,实现部分功能电动化,而且色温线性可调,现场感觉亮度也不错,可以说是在剧场、演播室使用的一款非常轻便、非常理想的迷你追光灯。

  欧玛的RPG系列迷你追光灯

  阿莱的ARRI SkyPanel,根据不同用户对光的不同需求,设计了一组不同的尺寸以供选择。S60尺寸中等,S30则是更加小巧、更加便携的版本。两种型号都有色彩全面可调的色彩版(C)和远程荧光版(RP)可选。公司还为这款灯具配备了许多配件,既是一款出色的平板柔光,也可变成能控制光区的聚光灯,又可成为舞台上的天幕灯等等,极大丰富了LED灯光的功能性。

  ETC-LED成像灯光源Source 4WRD™ LED是这次调研的亮点之一。ETC成像灯家喻户晓,他们为了用户节省成本,使原有的钨丝光源成像灯能够重放光彩,老有所用,针对性的设计了一款Source 4WRD™ LED新光源。这个光源与原有的成像灯泡形状几乎完全一样,反光原理也一样,光心(发光点)所处的位置也与钨丝灯泡所处的位置一致。因此,原有的钨丝光源成像灯只需更换这个Source 4WRD™ LED新灯泡就可以,就会让老的成像灯瞬间脱胎换骨,变成一台LED成像灯。Source 4WRDLED功率仅为155W,只有传统钨丝光源(575W)的27%。但其亮度却比传统钨丝光源(575W)要高。

  ETC的可换光源成像灯

  二、智能化效果灯具

  纵观现在的舞台演出和电视综艺,灯光效果动感十足,五彩缤纷。如此绚丽夺目的视觉效果得益于以珠三角为基地国产电脑灯生产厂家兼收并蓄、自主研发、规模生产,使得我们的演出团体、电视台能够用上大量功能强、品质优的智能化效果灯具。智能化效果灯具也是我们行业中推陈出新最为迅速的产品,每年都有很多新技术、新功能、新产品闪亮登场。今年的调研过程中我们又看到了智能化效果灯的很多可喜的变化。

  1、灯具防水了

  现在的文化旅游和广场演出越来越多,有演出的地方一般都会用到电脑灯。文旅和广场演出一般都是露天的,难免会遇到雨雪、风沙、日晒等恶劣天气。在防雨电脑灯发明以前,遇到雨雪天气,一般用塑料布来做防雨工具,防水性能很差,而且,在演出中下雨下雪,电脑灯就不能使用了。后来发明了防雨罩,防雨效果也不是很好。有时候,虽然下雨或者下雪,演出还得进行,灯光效果还得保障,这样,就催生了新的产品——防雨电脑灯。防雨电脑灯的发明,能够全天候地保障演出的灯光效果,是灯光的一大进步和飞跃。

  浩洋的G20HYBRID IP是2017年GETSHOW国内首发的IP65级全能王三合一电脑摇头灯,它主要优点就是防水、防尘、防腐。采用了IP65级全密封结构,有效地防止粉尘、水雾和蚊虫等外物进入,可以防止光学系统因外部原因老化,并且采用压铸铝外壳,配合散热风扇,很好地控制了灯具的工作温度,减缓了灯具的老化和气泡的光衰,保证了灯具的使用寿命。

  浩洋的G20HYBRID IP65级三合一防水电脑摇头灯

  在德晟办公楼门前,有几台电脑灯在喷水池中一直在摇头晃脑、不停变换颜色和图案,据厂家介绍,型号MH-470/330电脑灯防水性能可靠,防尘防水级别达到IP55。

  德晟办公楼门前的防水电脑灯

  珠江的智能440(BEAM)防水版光束灯具有IP65级,灯具的防水防尘防晒防虫电脑灯的问世,很好地解决了雨雪等恶劣天气户外演出灯光效果和照明等难题,让灯光设计免去这些条件限制,进行艺术创作,是灯光行业的一大进步。

  珠江的智能440(BEAM)防水版光束灯

  2、切割盘可转了

  珠江的尊能2000系列 PR-6000切割灯,在国内首先采用无极旋转模式。就是它的切割盘可以无极旋转,让使用更加自由,更加灵活,可以让切割的光斑旋转到任意角度,大大节省了操作时间。

  珠江的尊能2000系列 PR-6000切割灯

  欧玛的Aress-P6和浩洋的GL-6H,都有一组由4个切角片组成可控制的光斑切角系统,整个切角系统可做90度旋转,通过对切角片的精准控制,可创造出任意方向的三角形、棱形、长方形等形状的光斑。比以前的切割灯更为灵活和自由,可以帮助设计师精准控制光区,给景片染色,和其他特殊用途,给了设计师更多的选择。

  3、灯具更亮了

  珠江的智能1700系列 PR-2880,虽然用的还是气体放电泡,但是在原来1500W基础上,软件、光效、变焦均有改进,光通量能够达到40000lm,亮度非常高。珠江的尊能2000 系列 PR-6000,是采用气体放电泡的电脑灯,光效比以前提高30% ,总光通可达到28000lm-30000lm。

  浩洋的GL-6H,用的是COB的LED光源,功率虽然只有600W,在大大节约能源的基础上,提高了亮度。

  欧玛的LED600W电脑灯在光路设计上做了重大改进,提高镜头组透光率达20%以上,整灯光通量能达到26500lm,并且光斑非常均匀,中心和边缘照度偏差在20%以内 。

  欧玛的LED600W电脑灯

  4、功率可变了

  珠江的智能电脑灯一款可在2000W/1500W/1200W三个功率段变换,另一款可在1700W/1500W/1200W三个功率段变换。这些变换可以在灯光控台完成,非常方便。这个功能可以让设计师根据投射距离,选择合适的功率使用,如果距离远,可以选择大功率,如果距离近,可以选择小功率,使用起来非常方便。

  珠江的可变功率智能电脑灯

  5、显指提高了

  珠江的尊能2000 系列 PR-6000,是采用气体放电泡的电脑灯,显色指数可达96。气体放电泡光源显色指数能够达到96,可以很好的还原被照物体的本色,并且带有图案切割功能,这些优秀的功能,是灯光设计师把它作为面光使用的不错选择。

  浩洋的GL-6H和欧玛的Aress-P6都是600W的LED光源图案切割灯,显色指数也很高,能够达到90多。

  6、光路优化了

  通过优化光路光学系统,从而使三合一电脑灯出光效率又有了大大的提高。

  浩洋的G20HYBRID IP全能王三合一电脑摇头灯,采用了双光路光学系统,可以瞬间切换光束、图案、染色模式。在光束模式下,去掉了图案和染色用得着,而光束用不着的透镜和其他组件,在图案和染色模式下,去掉了光束用得着而图案和染色用不着的透镜和其他组件。这样,既能保证光束模式下的锐利度和冲击力,又能兼具图案模式和染色模式下极高的光斑均匀度,出光效率比一套光学系统的三合一电脑灯要高,达到了传统单一功能电脑摇头灯的效果。

  浩洋的G20HYBRID IP全能王三合一电脑摇头灯

  7、散热智能了

  德晟的型号为MH-470/330的电脑灯,配备了调节风扇转速的智能软件系统。因为这是一款三合一电脑灯,所以有光束模式、图案模式和染色模式,灯在不同模式下,灯泡温度是不一样的。不同的模式,风机转速会动态调节,以满足调节温度的需求。

  8、灯具飞天了

  无线电源的运用,让灯具去掉了电源线和信号线的牵绊,使用起来更加灵活自如。今年春晚出现在桂林分会场的“天外飞灯”------浩洋的“天外飞灯-F0S360”系统。“天外飞灯-F0S360”系统由G20HYBRID IP电脑灯、移动电源和无线控制系统构成。它不但防水、防尘、防腐,还低耗能,最关键的是,它不需要用有线电源供电,而是采用了大容量移动电源供电,能直接提供220V电压,轻松带动整灯全功率运行,能够提供长达360分钟的无线电力供应。在不容易铺设有线电源的地方,照样可以设计电脑灯来完成艺术创作,让设计师更多了自由想象的空间。

  浩洋的“天外飞灯-F0S360”

  9、外观更美了

  大家在提高灯具功能的同时,也都很注重灯具外形的美学设计。比如德晟的电脑灯造型,引入中国元素宫灯和祥云,通过工业设计,外形美观大方。

  德晟的宫灯电脑灯造型

  三、灯光控制系统

  1、控制台

  在常规灯具的调光控制上,以河东、方达、RGB、先飞等为代表的国产控台早已为大家熟悉和喜爱。而在电脑灯控台方面,以MA、Avolites、ETC、Strand等为代表的进口品牌依然占有主导地位。但国产大容量智能灯光控制台也一直在开发研制、进步提高中,近几年,河东、彩熠、领焰等国产品牌电脑灯控台都逐渐成熟起来。

  今年调研考察的江苏领焰智能科技股份有限公司正是国产电脑灯控台生产的佼佼者。在激烈的市场竞争下,领焰控台类产品已经开始具备自己的特点,在很多方面具有一定的优势:数据总线采用了PCIE方案,使传输速率大幅提升,达到500MB-8GB/s,为大容量实时计算输出提供了更优良的环境;增加了面板按键推杆等外围部件的一键恢复功能,在演出使用过程中,如果面板按键推杆失灵,通过一键恢复功能的快捷键会立刻恢复原有状态;实时计算DMX512数值的速度达45次/秒,在国内外同类产品中当属最高;H系列产品采用双路电源,极大地提高了供电的可靠性;控台内置自检功能,在不影响控台正常工作的情况下,自动每60秒检测一次,保证了控台的稳定性。领焰已经推出RDM远程设备管理的整套解决方案,便于终端设备的远程管理、调试、监控、大数据采集、集成化管控等。公司已经实现了在龙网同传的LAVMNet-iApps系统中,对灯具的运行数据进行采集、监控、管理和分析。

  江苏领焰的电脑灯控台

  2、演艺场馆集中监控系统

  演播厅、剧院、大型秀场等演艺场所涉及了大量的灯光吊挂、舞台机械、动力用电、音频扩声、视频显示等专业制作,构建一套能对演艺场所各专业环节实施集中监控的系统将给舞台总监、技术总监提供一个集中把控演义系统运行状况的统一平台,从而有力地提高大型复杂演艺工程的集中控制能力。随着数字化、智能化、网络化技术的飞速发展,我们欣慰地看到演艺场馆集中监控系统的研发与运用逐步走向成熟。

  广州河东的演出安全管理平台(PSMP)是一个互联、智能、开放的通用型分布式系统,可以根据用户的需求定制个性化的解决方案,让用户轻松实现对专业演出场馆、电视台演播室、旅游剧场、综合大楼、酒店、小区、学校、工厂等大型物业的多种设备进行集中控制和智能化安全管理。该系统包括的几大模块。(1)舞台机械系统可通过网络接口模块TCP/IP协议与舞台机械的主机进行协议对接和数据读取,并在系统中对机械的运动状态和警报数值进行浏览、查询和记录。(2)灯光控制系统可以对调光设备进行实时监控管理,在平台系统上可以查看到调光设备的运行状态,可远程查看场馆调光系统的实时状态,可为不同的活动进行灯光场景控制,可以通过RDM协议读取RDM电脑灯的自身状态等 。(3)音频扩声系统中数字音频输出设备通过串口或者网络接口协议和网络接口模块连接,实现对音响设备状态的读取和大小声的输出控制。实现对麦克风的信号在线离线状态读取,麦克风电池电量读取等。(4)视频显示系统中,视频显示主机通过串口协议或者网络接口协议和网络接口模块连接,实现对视频显示系统的远程集中管理控制,还可通过RS485、RS232串口协议对投影机进行联动监控。(5)视频监控系统通过网络与安防摄像头连接,用户可以在系统上查看实时画面。(6)用电安全管理系统可以通过在各配电室的智能电表远程查看并记录各个区域的电流、电压、功率等参数。还可以根据自己的要求设置超流预警值。系统还可以环境监测设备相连,监测、报告演出场所可能存在的各种各样的环境危害。

  广州河东的演出安全管理平台

  在广州珠江企业考察期间,深圳市龙网同传技术有限公司董事总经理侯春海博士专门介绍了LAVMNET龙网同传技术。龙网同传是基于LAVMNET异网融合及透传技术实现非压缩高品质音频信号传输与控制、高清视频信号传输与控制、灯光信号传输与控制、舞台机械信号的传输与控制的统一智能平台。可集成AES、DANTE、ARTNET/ACN、DMX、RDM等当今演艺行业世界流行的传输及控制协议。LAVMNET-IAPS具备以下主要功能:(1)演艺呈现:按照演艺过程,将舞台/演播厅的扩声系统、灯光系统、机械系统等协调运作,在一个平台上实现对各专业系统的运行状态的实时监测。(2)系统管理:对满足开放通讯协议接口的声音、灯光、视频、机械等演艺子系统进行统一配置管理。(3)环境监测:对舞台/演播厅等演艺场所的环境状况的实时监测。(4)安全监测:对舞台/演播厅等演艺场所的设备安全、供电状况等实时监测。目前,已经有深圳宝业恒实业股份有限公司、广州市珠江灯光科技有限公司、浙江大丰舞台设计院、江苏领焰智能科技股份有限公司等演艺行业众多骨干企业自发结成了龙网同传技术联盟,旨在集各方资源力量共同推动我们演艺行业向互联互通、智能智慧方向发展。

  龙网同传智能演艺呈现系统

  四、机械吊挂系统

  机械吊挂系统在电视演播厅及舞台剧院灯光系统中都是关键组成部分,是新建灯光系统中工程体量最大、涉及专业最多、使用年限最久、集成要求最高的重要环节。专委会今年先后考察的广东华晨影视舞台专业工程有限公司、广州斯全德灯光有限公司、浙江大丰实业股份有限公司、北京星光影视设备科技股份有限公司、北京北特圣迪科技发展有限公司等都是目前国内整体实力雄厚、技术研发领先、产品性能稳定、施工经验丰富的机械吊挂生产集成公司。

  相比于终端设备——灯具在型号、功能、款式的日新月异,作为一次性整体成型的机械吊挂设备,无论是关键技术、主体部件、集成方式,推陈出新的周期性要漫长很多。用户对新旧吊挂技术和设备的接受习惯,也不会像对待灯具那样的喜新厌旧。吊挂技术设备的“过往前浪”并不会被“新兴后浪”拍死在沙滩上。新技术旧产品尽可同台献艺,虽然各唱各的调,各演各的戏,但萝卜青菜,用户各有所好,各取所需。本次调研也是发现,尽管集中控制型单点吊、旋转升降行走吊杆占据着舆论宣传头条,但水平吊杆、电动行车、铝合金滑轨、恒力吊杆、电动葫芦等照样承载着各式灯具,活跃在大小演播厅。

  不同形式的吊挂设备和平共处,不以淘汰其他模式而相互诋毁。而自身不断改良、不断完善一直是各种吊挂方式、各个设备产品积极进取的共性。今年的调研中,虽然没有革命性换代技术和产品出现,但大家对不少吊挂设备性能的提升、细节的完善还是津津乐道。

  在广东华晨展厅,我们测试了加装众多防撞感应器的旋转升降吊杆,试用了带电动旋转的灯具动作杆控杆;体验了手感舒适、定位准确的改良型恒力吊杆;看到了细节不断完善的自提式水平吊杆。另外,当华晨臧鹏总经理介绍最近为浙江温岭电视台多功能厅量身定制的机械吊挂工程时,大家眼前一亮:电视节目录制时,多功能厅顶部装饰盖板电动打开,专业的水平吊杆显露出来;当作为会议厅使用时,灯光吊杆上升进入顶层,装饰盖板自动合拢,整个顶部明亮整洁。这样的为会议、演播多功能使用特殊设计的机械吊挂系统,解决了很多场馆双功能使用的难题。华晨为用户着想、替用户量身定制的经营理念,不失为我们灯光专业的供给侧改革范例,值得大家学习借鉴。

  广州华晨多功能演播厅机械吊挂

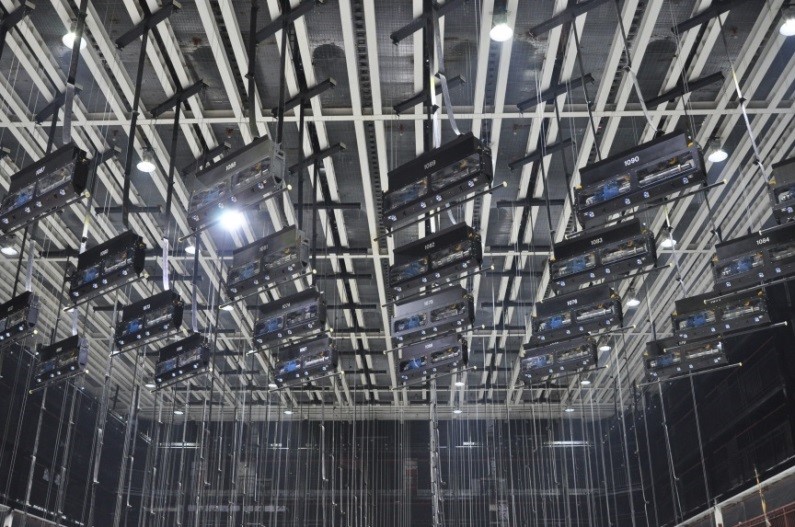

  在广州斯全德会议室,播放了最新在广东电视台1600m2演播厅安装的旋转升降行走吊杆的视频资料,数十道灯光吊杆整齐划一的升降、旋转、行走,尽显灯光吊挂系统制造工艺与集中控制的高科技化。

  斯全德施工的广东台1600演播厅吊挂

  浙江大丰的舞台机械类、影视舞台灯光类、公共座椅类、可伸缩活动看台类等产品,被广泛应用于剧场、演播室、体育场馆等。大丰研发的柔性齿条升降装置、履带式声反射罩、舞台机械远程监控系统、活动看台中的座椅整排翻放装置、公共座椅“三合一”海绵发泡工艺、坐垫缓起立、座椅下送风装置、新一代演播室电动水平吊杆和吊架等都是受到业内广泛认可的专利技术和产品。灵活多变的机械舞台更是大丰公司创新产品:大型演播室可根据需要设置多套包含升降、移动、旋转功能的舞台机械设备和一套活动看台系统。可根据不同种类的演出改变舞台纵深和形状。通过舞台变化,可以使舞台空间丰富多彩,当舞台不用时,可将舞台全部降至地平面,活动看台收拢到樯根下,就形成一个大的平整空间,可用于展览,宴会等其它活动,大大提高了场地的利用率。

  浙江大丰的机械舞台

  北京星光始建于上世纪80代初,集团产业覆盖演播室、舞台剧场、舞台机械、景观特效、演出综合服务、视音频系统集成、卫星网络传输,特种车辆定制、高端芯片制造等领域,是专注于文化产业装备系统定制和文化产业综合配套服务的“一站式”综合供应商。始建于2005年的星光影视园是目前国内最大的电视节目制作基地,园区现有14个800平方米以上大型演播室以及上百个150平方米至500平方米之间的小型演播室。在参观星光影视园演播室过程中,我们看到了忙碌的节目制作场景,搭台、吊装、布光、调试、走台、录制。星光公司自行研发的无刷随动上收缆系统、无级移动单点吊机、组合式回转升降灯排、多功能数控滑车系统等机械吊挂设备在大小演播厅发挥着重要作用。

  星光影视园演播厅的机械吊挂

  北特圣迪成立于2004年,是一家集科研设计、软件开发、产品研发、加工制造、工程施工、安装调试、售后服务为一体的高科技公司。2015年,来自总装备部工程设计研究总院舞台设备研究开发中心共50多人的核心团队进驻北特圣迪。双方团队融合传承总装舞台全方位运营体系、现代管理、高新技术、优良工程质量和完善服务体系,以一流人才、一流技术、一流服务,全面打造全新的北特圣迪,使其成为总装舞台的传承者和发扬者。交流中,刘总介绍的3D四轴数控飞行运动系统、360 °可旋转升降平移式灯光吊杆、多功能全向升降无线遥控舞台表演小车、多卷筒自排绳卷扬机、超稳定运行高速轨道飞行器、柔性传动刚性升降柱、矩阵动态雕塑、环形旋转灯架等技术产品给大家留下深刻印象。

  北特圣迪的环形旋转灯架

  湖南明和专门为演播室打造的一款通用性机械云平台,可以做到一个机械云平台同时替换安装不同类型常规灯具,无需专门采购不同类型的常规机械动作灯具,且操作简单方便。采用多路传感器设计,速度稳定,定位精准。云平台水平转动角度为360度,垂直旋转角度为90度。配备LCD交互界面,可以自由设置运行角度和速度。

  湖南明和的灯具机械云平台

  五、LED大屏

  本次调研,主要考察了两家生产LED大屏的厂家,即利亚德光电集团(以下简称利亚德)和湖南明和光电设备有限公司(以下简称明和集团)。

  1、利亚德

  集团的LED显示屏涵盖了各种间距的室内外、全天候的LED显示屏,特别小间距LED显示屏,有很高的市场占有率。公司在LED显示屏的驱动部分和显示部分,在接口、信号处理、显示、散热、电源等方面都有很多先进的专利技术。

  除了传统强项LED显示屏,近年来,利亚德集团在新媒体技术方面取得了骄人进展。结合多年来在广电领域的技术经验,推出了AR全景仿真、MR混合现实、全景拍摄直播。其中沉浸式全景仿真系统(AR全景仿真)是个亮点。

  沉浸式全景仿真系统是基于不抠像无损的仿真环境,也基于小间距LED屏幕来进行虚拟空间的显示,拥有异面三维缝合及定位跟踪技术,可以在较小的空间里呈现出无限大小、不同风格,逼真的模拟仿真环境。系统具有LED显示屏、多通道三维缝合、NP红外动作捕捉、空间定位跟踪等功能。同时,还能支持多种仿真格式,包括视频,图片等。可应用于广播电视,影视娱乐,互动游戏,文化旅游,军事仿真,创课教育领域。

  2、明和集团

  明和集团致力于影视舞台高清显示屏应用技术的研究,取得了一系列突破性进展。W2碳纤维系列显示屏主要为演播室、剧场、剧院服务的产品,设计上重点考虑到舞台视效和电视演播在高刷新,高灰度,高对比度,低功耗等方面做了深入研究,同时在电视录播过程中,对于现场亮度调节情况下不损失灰度的等级,对摄像过程中出现的摩尔纹现象进行了针对性的研究与处理。

  产品采用全新的碳纤维复合材料箱体,具备结构性能可靠耐用、防腐蚀、防氧化效果更好、维护便捷;每平方米只有12KG,产品轻、薄的特性适合于舞台吊挂,吊挂旋转这块的应用,可以节省产品背装结构的安装和维护;具备不同的结构尺寸(500mm*500mm和500mm*1000mm尺寸)能够更好的适应不同尺寸的现场需求;具备内外弧度的产品应用,单个产品具备最大15度的倾斜可变角度安装设计,提升了使用现场的个性化的需求匹配。

  模块化、低EMI、低功耗设计,具备系统冗余备份和供电冗余备份的功能,能够在电源异常和信号链路异常情况的无缝切换,针对重大现场演出现场直播大幅提高设备和系统的可靠性;具备液晶面板监视功能,能够实时监控屏体状态。

  通过今年的专委会调研活动,行业专家、演艺用户与灯光设备生产供应厂商、研发销售人员面对面、近距离沟通探讨。用户对产品的最新技术有了近距离的认识和感受,厂商和研发人员也第一时间了解了用户对目前市场产品的使用状况和改进意见,厂家对未来产品的提升和新产品的研发方向有了更为准确的把握。大家都希望以后能有更多类似的调研考察活动,共同努力,积极推动我国演艺灯光行业的做强做大、健康发展。

  本篇年度报告是在四份区域调研报告的基础上归类汇总而成,如有遗漏偏颇等不足之处还请大家见谅。
