再谈河北广播电视台
演播室灯光吊挂系统改造

2018-12-27  来源:河北电视台  作者:秘根杰  有3113人阅读

  河北电视台演播室灯光吊挂系统曾经在2002年进行过一次成功的改造,当时解决了演播室存在的安全和实用问题,当时的改造方案可详细查看《演艺科技》 2004(1):65-67页。时隔十五年以后,随着电视产业的不断发展以及电视节目形式的多样化,电视台演播室需要满足各类节目形式的变化已成为趋势。节目的多样化决定了舞台形式的多元化,各种异型甚至很另类的舞美造型(包括LED屏幕造型),要求演播室吊挂系统必须可以任意组合,以满足各类节目及舞美制作的需求,这就对灯光系统中的吊挂设备提出了更高的技术要求。早期建设的部分演播室灯光吊挂系统已经不能适应这种多变吊挂的需要。在进入融媒体时代的今天,对演播室进行适时的技术改造是很有必要的。现在我们一起来看看河北广播电视台800㎡演播室灯光吊挂系统改造的情况,希望与全国的灯光界同仁进行交流并欢迎指导。

  一、演播室改造的目的

  此次进行改造的800㎡演播室是河北广播电视台最大的演播室,它担负着大型综艺节目、各大栏目和许多专题节目的直播、录制任务。该演播室灯光系统是按上世纪90年代初电视节目录制的特点进行设计建造的。当时演播室大型综艺类节目较少,主要是不带观众的录像,没有固定的演区和舞台,舞美布景简单,任何位置都可以表演,所以灯光系统采用的是“满天星”式的布局吊挂结构(如图一),这在当时来讲是比较先进的,对我台节目的录制做出了非常重大的贡献。2002年的吊挂系统改造,解决了当时一些不安全因素和电脑灯的实用问题。

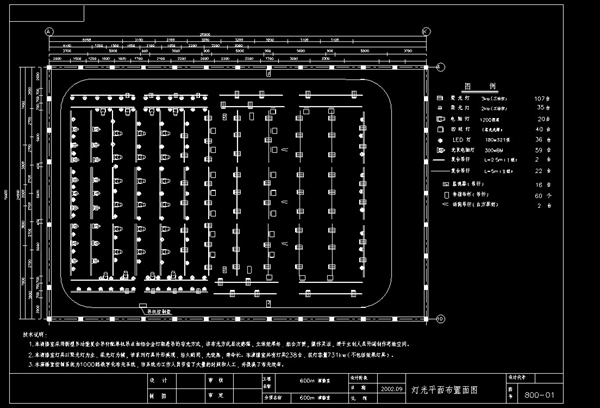

(图一)

  随着电视技术的不断发展,电视灯光对烘托节目气氛的作用导致了电视照明技术理念上的变化,电视灯光已经从最初的单纯照明,发展到了今天对艺术效果的刻意追求。如何使改造后的演播室更能适应现代电视节目舞美、灯光多变制作的需要,并具有一定的先进性、实用性和可扩展性,无疑是我们改造的目的。

  二、演播室改造须解决的问题

  (1)原有的吊挂、布光系统是模拟系统,吊杆和灯具经常串号,控制信号不稳定或不受布光台控制。随着演播室节目的成倍增加,灯光设备长期超负荷运转,整个布光系统已属于超期服役、带病工作。

  (2)原来的吊挂系统是以多功能复合吊杆和单灯垂直吊杆为主,基础灯具全部是低色温的聚光灯和泛光灯,吊机的承重远不能满足现在大量增加的电脑灯等效果灯具的要求。水平吊杆的固定布置不能满足多变的吊挂需要。

  (3)由于大量使用效果灯具,原设计的四路DMX512信号远远不够实用的需要。很多的电源线、信号线及信号放大器等都是临时架设的,很不规范,导致电源线、信号线满天飞,使整个演播室既不美观又不利于检修,更不安全,增加了事故隐患。

  (4)原有的灯具存在种种问题,如动作机件磨损严重、动作失灵;聚光灯玻璃反光碗小、膜层易脱落、光效低、时间长了易炸裂。天地排灯及散光灯采用的都是顶角式结构,弹簧老化较快,经常出现虚接导致灯管和灯具的触点损坏,造成了灯管的浪费和灯具的反复维修。

  (5)原有的直通供电柜只有一个总闸,未设分控,安全性差。有短路等问题时无法分控,只能断总闸。吊杆上直通插座功率小、数量少,致使吊挂的电脑灯等效果灯具只能借用硅柜的可控电源号直放,造成了浪费。

  三、演播室改造的技术要求

  由上面的叙述,河北广播电视台演播室确实存在改造的必要。但由于经费的具体情况,我们提出了“不求设备过分豪华、过分超前,但求设计思想和设计理念最先进、最实用、最好用、系统安全可靠”的设计原则。原有的灯珊层基本不变,在原有的基本框架基础上最大限度的满足现代电视节目舞美、灯光设计多变的需要。灯具及灯光系统尽量采用国产产品,灯光控制台作为灯光系统的心脏,选用进口产品做好主、备份,保证每周两次的直播节目安全播出。由此对800演播室灯光吊挂系统提出如下技术要求:

  (一)、灯光配电系统

  演播室灯光采用两路电源供电,两路电源均引自高低压变配电室互为备份的两段母线。演播室灯光用电负荷不大于500kW。

  演播室灯光专用低压配电盘设置于灯光设备间内,低压配电系统采用单母线分段,设置母联方式,两路进线电源同时运行互为备用,各带一部分负荷;当其中一路电源故障时,可以手动投入母联断路器,由另一路电源带全部演播室灯光负荷。演播室内灯光负荷分别接至两段母线。

  灯光控制系统供电与相应演播室导演室的工艺供电要求相一致,其负荷性质属于与演播室导演室的工艺供电相同等级和重要程度。演播室灯光控制系统用电量不低于5kW。

  (二)、灯光吊挂系统

  演播室采用全景区的设计方式,不再考虑固定的观众席,整个演播室采用单点提升机(电葫芦)组成点阵式吊挂提升系统(见图二)。整个演播室单点提升机(电葫芦)共设72个,每个负荷1000公斤。演播室设备层上设置9道轨道,轨道上设置可手动移动的轨道滑车,轨道滑车可快捷方便的更换轨道,单点提升机(电葫芦)悬挂在这些滑车上。灯光设计人员可以任意组合这些单点提升机,同时配置与单点提升机分离的灯光专用组合灯架。可以根据需要组成不同的结构造型。给使用这个演播室的节目编导、灯光设计人员、舞美设计人员充分的创作空间和自由度,最大限度发挥他们的想象力和创造力。

(图二)

  为了配合这种新颖的吊装方式,配备了独具特色的上收缆系统(见图三)。通过单独的电机控制电缆的升降,并且上收缆系统有上、下限位,电缆与灯架连接处在运动或静止状态下所受力不影响电缆使用安全、性能及寿命。当电缆与灯架连接后,上收缆电机不再处于工作状态,电缆随与控制灯架的单点提升机(电葫芦)上升或下降。

(图三)

  在整个演播室采用点阵式吊挂提升系统外,在演播室四边设置多功能水平吊杆26套,同时在每套吊杆两侧各设置了0.5米副杆,可灵活手动操作。在多功能水平吊杆上设置有直通回路、DMX512信号回路、网络控制插口。多功能水平吊杆可悬挂led聚光灯灯具、spot电脑灯和beam光束灯等设备(见图四)。

(图四)

  (三)、控制系统

  演播室演区采用的单点提升机设备和多功能水平吊杆可单控,也可多台集中控制运行(集中控制运行不少于6台),采用信号控制方式控制单点提升机设备(电葫芦)和多功能水平吊杆升降。控制系统工业总线采用闭环冗余式设计,安全可靠、技术先进、使用简洁、便于维护。操作控制终端为电脑控制台和掌上控制器及流动笔记本对系统进行控制。电脑控制台控制软件图形化操作界面(与演播室实际吊杆、灯具布置图纸一致),系统可显示每台设备的管理信息、编号、运行位置,直观易用。

  控制系统设置应急操作按钮,遇到系统失控时,能够迅速切断吊挂系统电源。

  (四)、网络控制及管理系统

  演播室灯光网络系统采用以太网和DMX512并存的设计。既满足了当前的使用要求,又为将来的系统升级、扩展留有充分的余地。灯光网络主干网采用环形架构。演播室内主干网采用光纤回路,以光纤作为传输媒介,将设在灯光控制室、灯光设备间、灯栅层处的网络信号柜相互连接。网络信号柜至演播室内各处节点的信号传输采用6类线带屏蔽功能。制系统均具有全跟踪冗余备份功能,备份系统可瞬间无间断切换,保证演出正常进行。

  1、 演播室调光控制台通过网络连接在一起,做到完全互为备份。

  2、 演播室用于电脑灯的信号传输系统采用网络和DMX网结合的方式,传输DMX通道为8192个。

  (五)、调光控制系统

  演播室设置主、备调光控制台,用原有的主调光台控制直通立柜及专用配电箱。

  在灯光设备层上的直通模块设置在直通立柜上,直通立柜的信号处理抽屉具有双中央控制器互为备份,故障时可无间断切换不影响使用;直通模块可以互换,适应各种场合不同灯具类型的需要。用合适的微型断路器来对设备进行保护,所选择的断路器的等级对设备有足够的保护。

  直通立柜通过以太网和控制台联系,调光控制台、直通立柜显示面板可反映立柜的工作状况和各回路的运行情况。

  按照所控制灯具在演播室的区域,将演播室内灯光负荷(直通立柜等用电设备)分别接至演播室灯光低压配电盘的两段母线上,提高系统的安全性。

  (六)、灯具设备

  演播室常规灯具全部采用高色温LED聚光灯具,其光源色温为5600±150K,显色指数Ra≥85(连续光谱)。以便与日益增多的LED大屏幕相适应。这在河北省大演播室中还是第一家,演播室还根据节目内容及形式,配备了SPOT切割电脑灯、Beam电脑灯、LED摇头染色灯、追光灯和烟机等效果灯具及设备,使灯光效果更具艺术性和感染力。

  四、改造后演播室的特点

  此次改造,相对于2002年的改造更加彻底,真正做到了与国内先进演播室的接轨。改造后的演播室,一改过去信号线、电源线满天飞,临时灯杆到处乱吊的现象。取而代之的是以整齐的26道多功能水平吊杆和72个可滑动22米的电葫芦组成的“回”字形多变吊挂系统。它从多个方面应用了当今灯光系统的最新技术,体现了电视演播室灵活、变化的现代化意识和特点(见图五)。

(图五)

  自2017年1月15日演播室开始使用六个月来,先后录制了《中华好家风》、《小强来了》、《我为购物狂》、《男过女人关》、《绝对有戏》和《百姓大舞台》等多个河北卫视和地面频道的栏目。还多次录制了省内大型的政治活动,受到了省领导、台领导的多次好评,现在已经把参观800演播室作为来台重要嘉宾的活动之一。

  以上是对河北广播电视台800演播室改造的综述。现在全国还有很多类似的演播室急需改造,我们特献上此文,供全国的灯光同仁参考。我们的改造一定还有一些不合理或不完善的地方,望各位灯光老师给予批评指正。
