调研组：郭亮 秘根杰郭振渊 陈永刚 陈会宾 陈江榕 曲国军 谭磊 王京池

　　五月的北京艳阳高照，气温仿佛盛夏。中国照明学会舞台电影电视照明专业委员会(以下简称专委会)2019年灯光知名企业调研工作最后一站也终于在首都北京火热的氛围中圆满收官。5月23日至25日，专委会组织专家组，先后对北京北特圣迪科技发展有限公司，北京星光影视设备科技股份有限公司，河北捷图照明科技发展股份有限公司，北京东方高科舞台科技有限公司走访调研。

　　相比于珠三角地区密集的灯具研发生产基地，京冀一带的演艺灯光企业很好地借助了首都特有的文化创意中心影响力，在大型演艺秀场的舞台机械、灯光系统及场景道具的设计研发、安装集成方面形成了明显的区域优势。本次调研，我们欣喜地看到一批设计理念新、技术含量高、创新亮点多、工程体量大、社会反响好的演艺工程项目。

　　一、北京北特圣迪科技发展有限公司

　　北特圣迪秉承“源于总装、传承总装、航天技术、军工品质”的理念，在大量吸纳原总装舞台管理、商务和技术团队的同时，全面传承了原总装舞台全产业链的运营模式，以先进的理念、规范化的管理、雄厚的技术实力、过硬的工程质量和完善的售后服务体系使得公司整体技术、管理、市场能力和水平获得了质的飞跃。近年来，公司进入快速发展期，已经成长为涵盖舞台工艺设计咨询、舞台机械灯光音响视频工程、电视演播吊挂工程、非标机电工程、航天军工五大业务板块的演艺行业综合解决方案提供商。

　　在新技术、新应用方面，北特圣迪公司亮点多多，比如波动飞毯、四动作大船机械装置、浅基坑大行程无导向大型户外升降巨型投影框架系统、水中投影翻板、地震观众席、开合屋顶、水面翻转雕塑等，都让专家大开眼界。

　　1. 北京世界园艺博览会开幕式舞台机械工程

　　在本次调研中，大家最感兴趣的还是最近热议的北京世界园艺博览会开幕式舞台机械工程。作为该项工程的设计施工方，北特圣迪克服了时间紧、难度大、任务重等诸多困难，成功地向全世界人民展示了中国演艺行业的专业水准。其中29根行程8米外加LED包装的升降柱、直径8米的中心升降翻转舞台等都给大家留下深刻印象。北特圣迪先进的舞台机械工程技术为开幕式艺术呈现增添了新颖的表现形式。

北特圣迪的北京世界园艺博览会开幕式舞台机械工程

　　2.四动作大船机械装置

　　在湖南长沙新华联·铜官窑·国际文化旅游度假区演艺中心项目中，北特圣迪设计安装了四动作大船机械装置船体。演出过程中，船体可以在水中整体升降，并实现水平旋转、左右颠簸等难度动作，该机械船体已成为整个节目演艺的最为出彩环节。

北特圣迪的铜官窑·国际文化旅游度假区演艺中心项目

　　3.地震观众席

　　北特圣迪在宋城九寨沟千古情大剧院成功设计研发了第二代功能更丰富的地震观众席。4000座地震观众席可以垂直震动、左右/前后侧倾、前后滑移及各动作的组合，让观众更真切地体验地震来临时的震撼。

北特圣迪在宋城九寨沟千古情大剧院的地震观众席

　　4.波动飞毯

　　在长沙炭河千古情项目中，北特圣迪设计了会跳舞的波动飞毯。一般飞毯毯体没有动作，只能通过轨道飞行器或天车的行走和升降实现飞行。而波动飞毯毯体可波浪运动，类似于魔鬼鱼在水中的动作，呈现飞毯随风飘动的效果。

北特圣迪在长沙炭河千古情中的波动飞毯

　　二、北京星光影视设备科技股份有限公司

　　星光影视成立于80年代初，已有30多年历史。随着公司不断地发展壮大，尤其是新三板上市以来，有力地推动了星光影视走向多元化经营、多产业协同的发展之路。现在的星光影视已经成为一家集灯具制造、调光控制系统生产、舞台机械设计定制加工、特种车辆改装等产业于一身的文化产业装备系统定制“一站式”综合供应商。

　　在本次调研中，我们在熟悉的星光影视不仅看到了新设计开发的高质量灯具设备，也了解到了公司近年来施工集成的一些大型实景演艺项目。

　　1.仿太阳光谱LED聚光灯

　　传统的LED白光一般是由蓝色LED芯片激发黄色荧光粉产生，光谱连续性不够好，虽然通过调整荧光粉可调出95以上的显色指数，但由于青色部分缺失，导致光谱形状和太阳光谱有较大差距。星光影视开发了一款仿太阳光谱可变色温LED聚光灯，采用了各种不同光谱LED合成配比的方法，能够在保持CRI98以上显色指数的同时，实现灯具的白光光谱在可见光波段接近太阳光的水平。该灯具可以在3000K~6000K调整色温，在满功率运行下聚光光效可达48lm/W。

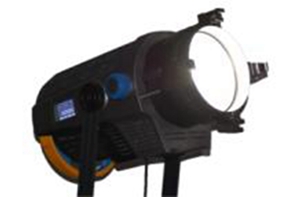

星光影视300W仿太阳光谱LED聚光灯

星光影视300W仿太阳光谱LED聚光灯灯具光谱图

　　2.XP-380 BEAM Ⅱ光束电脑灯

　　星光影视XP-380 BEAM Ⅱ光束电脑灯采用OSRAM的长寿命灯泡，配合智能睡眠模式(光源点亮后光闸闭合时，如无下一步工作指令，灯具将自动进入睡眠模式)，灯泡寿命可以达到6000小时，当处于睡眠模式的灯具被程序选中并激活，它将不需经过预热，即可瞬间被唤醒，达到全功率运行状态。在运动速度上也有所提高，俯仰运动速度可以在2.8秒内运动540°，水平旋转可以在1.6秒内运动250°，并且具有数位波形校正，高速运行与复位后不跑位。

XP-380 BEAM Ⅱ光束电脑灯

　　3. 2D威亚矩阵小车

　　本次考察重点介绍的2D威亚矩阵小车由星光影视引入加拿大技术专业研发设计生产舞台机械的工厂星凯达设计制作，是为《归来三峡》大型实景演出量身定制的。该设备具有载荷大、速度快、定位精度高、适应环境能力强的特点。控制系统采用无线通信的方式来进行单台小车的控制。小车采用滑触线供电，且每个小车内置控制器，可通过无线信号进行指令的收发，并能通过自身内置的控制器进行安全限位等的检测，每台小车自成一个独立的系统，安全可靠。并且利用64个网络控制器进行分控，根据每个从站的状态进行超时重传、网络断开连接等网络管理，抗外部干扰能力强。星光影视还设计了专门的抗摇摆程序，极大改善了景片在启动和停止时因惯性发生的摆动。

星光影视在三峡归来项目中的2D威亚矩阵小车

　　4. 五轴加工中心

　　星光影视的星凯达公司为满足现代舞美道具制作三维设计、高精度制作的需求，专门定制了一台大型非金属五轴加工中心，最大工作行程为长5米、宽4米、高2.5米,主轴可旋转±120°，加工角度可达±245°，重复定位精度可达到±0.02mm。

　　在阿塞拜疆首都巴库举办的伊斯兰运动会开幕式需要制作两个28米高的清真塔，每个塔上有两个直径为4米的阳台，我们采用五轴加工中心进行直接雕刻，仅仅两周时间就完成了四个阳台和半个备用件的生产制作，既满足了业主方所要求的的舞美效果和时间要求，而且还大大节约了人力和物力成本，为道具塔的运输和最终装配工作预留出了足够的时间。

星光影视的五轴加工中心

　　三、河北捷图照明科技发展股份有限公司

　　坐落于河北霸州的影视产品制造商及广电专业领域系统集成方案解决商，捷图照明在自己研发生产产品的同时，也涉及系统集成的设计制作实施当。近几年案例覆盖中央台及省市台等上百个成功案例。部分演播室工程项目荣获国家级专业奖项。自2018年下半年，又积极投身于全国县级融媒体中心建设项目，并建成了国家级示范点融媒体中心项目，接受中宣部领导参观考察。其生产的电影系列传统灯具以及自主研发的千瓦级大功率LED照明灯等颇具特色。

　　1.大功率平板灯

　　捷图照明率先推出“sunlight”，第一代产品——sunypanel平板灯，灯具型号SP150，SP300，SP600，色温2700K-6500K可调，显色指数大于97，内置自主知识产权管理协议，可实现千台以上灯具的组网功能，无线控制兼容DMX512协议控制。适用于舞台，电视电影市场，可满足4K摄像要求。

捷图照明的大功率平板灯

　　2.大功率多头LED灯具

　　捷图照明研发的大功率多头LED灯具适用于摄影棚地面及顶部吊装布光，作为大功率柔光灯使用，电子牛采用静音设计，整体重量轻，便于流动使用，具有超高CRI值和TLCI值及超高刷屏频率，适用于4K摄像机拍摄。

　　技术参数：单头功率160W;点子牛输入电压85-260V;色彩还原指数97;摄像机识别指数95;色温2700-6500K线性可调;调节控制A-DMX12协议512路有线管理，B-LORA协议24无线组网管理，C-手动旋钮本地调节; 电屏频率40K; 灯具光束角60度;线性调光0-100%;色温控制误差3%。

捷图照明的大功率多头LED灯具

　　四、北京东方高科舞台科技有限公司

　　东方高科由原解放军总装备部工程设计研究总院舞台研发中心的核心技术和管理团队组建而成，拥有博士后、博士、硕士全体系设计研发人员的队伍，秉承“继承、创新、超越、发展”的企业文化。东方高科全面继承了原总装舞台的精神传统、核心技术、管理体系和工程经验，致力于剧场专业设备、军工产品、大型非标机电设备的设计研发，建立了从工艺策划、研究开发、加工制造、系统集成、安装调试、售后维保直至管家服务的完整体系，为客户提供先进的舞台系统一站式解决方案。

　　近年来，东方高科承接了青岛大剧院、潍坊文化艺术中心、东莞玉兰大剧院、河南人民会堂、、契丹大剧院、沙坡头盛典剧场、尼山圣境儒宫礼乐堂、宽城满秀剧场、遵义人民会堂、苏州民族音乐厅等多个剧院会堂、演艺秀场工程。本次考察，东方高科重点介绍了沙坡头盛典剧场及尼山圣境儒宫礼乐堂项目的舞台机械技术创新点。

　　1. 沙坡头盛典剧场

　　《沙坡头盛典》位于宁夏中卫沙坡头景区，是迄今为止国内最大的整体升降舞台。舞台总面积400平方米，载重400吨，升程6.9米，可容纳500人同时升降，无论是在面积、载重、可容纳人数均是国内第一。此舞台可以快速切换场景，制造出高低起伏、层次错落的舞台画面，改变观演视角，轻松实现场面转换、上下移动演员和观众，增强观众体验度，让观众身浸其中，身临其境体验惊险、刺激、震撼、唯美的独特感受。

　　项目特点：32根刚性链，由四台大功率电机构成机械轴主同步与电子微同步系统，解决多轴控制难题。目前国内最大规模刚性链驱动升降台，面积400平米，载荷400吨。

东方高科的《沙坡头盛典》舞台平面图

　　2. 尼山圣境儒宫礼乐堂

　　尼山圣境项目的中心表演区是一个具有舞台功能的机械装置，观众席布置在表演区两侧。舞台设备由83台电机参与集中控制，复合动作达到整体动态效果，是目前国内运动最复杂的大型舞台机械之一。舞台设计取材于我国历史上使用时间最长的书籍形式——竹简，剧场的中心表演区共设置28片竹简设备，其中5片为固定竹简，23片为活动竹简，台面铺设LED屏。每片活动竹简均能单独实现升降、平移、翻转、倾斜，通过计算机集中控制，可实现整套竹简同步动作，呈现出整体或局部翻转、整体或局部升降、顺序翻转、高低错落、波浪起伏等不同的组合效果，形成一个富有动感、文化气息和视觉冲击力的演出空间。活动竹简的设计是实现上述效果的关键，尤其是竹简的翻转动作，要求能正反两面翻转，翻转轴在舞台前沿线，翻转角度±70°，单侧70°完成时间8s，速度可调。因此，这是一个能较快地实现正反两面翻转较大角度的虚铰机构，实现起来难度很大。由于运动关系比较复杂，短暂工期内无法进行物理试验验证，拟引入虚拟样机技术，采用三维设计/有限元分析/动力学仿真的联合仿真技术路线，建立活动竹简的数字化功能样机，在设计阶段对该装置进行各种工况的模拟分析，在较短时间内完成产品研发和施工设计。

东方高科的尼山圣境儒宫礼乐堂活动竹简

　　专委会组织的2019年灯光调研工作历经三个多月，组成了四批专家，先后走访了湖南、广州、浙江、上海、北京、河北六省市，与二十余家国内具有代表性的企业进行了考察调研，并撰写了包括本报告的四个调研报告。通过对企业的实地参观走访、设备演示、技术介绍、交流探讨，我们高兴地看到一批技术含量高、创新亮点多、功能指标优的专业灯光设备，也看到各家企业在新技术应用、新产品研发、工程项目集成、产业链拓展等方面取得的骄人业绩。我们有理由相信演艺行业的技术进步和产业发展将为满足人们日益增长的美好生活需要做出更大的贡献。

　　按照惯例，今年我们还将在四个调研报告的基础上，形成2019年度的调研分析报告，并将在今年8月份举办的《第三届中国舞台电影电视照明论坛》论文集中与大家见面，敬请关注!
