北京清华城市规划设计研究院    荣浩磊

　　摘要：本文介绍了奥林匹克公园下沉广场2号院照明设计案例，主要阐述了对环境和使用要求的分析，提出以视觉感知为设计出发点，按主要途径，结合动静视点组织分镜头画面，用简明手段，契合空间秩序表达复杂场景的设计理念，以及选择载体分别提出照明要求，合理选择照明设备与手法的思考。

　　关键词：奥运下沉花园 照明设计 视觉感知

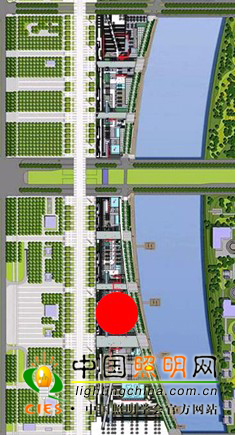

　　奥林匹克公园下沉广场位于鸟巢（国家体育场）以北，奥运中心区轴线与龙形水系间的狭长地带，北端与绿色生态的休闲花园自然连接。 广场由七个院落组成，经过结构重组的红墙是它们共有的元素，体现主题创意——“开放的紫禁城”，除此之外，建筑师和照明设计师有相当大的发挥空间，本案“古木花亭”是其中的2号院。

　　1.环境分析

　　环境分析涉及三个方面：图底关系、使用方式和使用主体。

　　图底关系

　　大尺度上，中轴和道路形成均质亮显的格构，水系较暗，下沉广场为层次丰富的中间亮度。中轴照明需谨慎控制，应避免照度级差过大，人眼暗适应反应会影响视觉感受；同时应避免溢散光“洗白”下沉花园。

　　使用方式

　　古木花亭西侧为地铁设备机房，立面相对封闭，功能上以餐饮、休闲为主要内容。人的活动相对随机而不确定，因此该院照明倾向于组织行为，而不仅仅限于服务行为。

　　行为会随季节、时段发生变化，应设置不同场景与之适应。

　　使用主体

　　下沉广场的使用者包括市民和国内外游客，他们为何而来？为何而停？

　　在夜间，古木花亭应是视觉大于功能的场所。设计者通过对载体有选择的照明，精致丰富的光影图式形成有意味的空间，产生独一无二的吸引力。

　　2. 以视觉感知为设计出发点：

　　照明设计属于视觉设计的范畴，因此，本案在设计之初，就定下了以视觉感知为设计出发点的原则，从外到内，分视觉吸引、视觉识别、视觉氛围三个层次步步深入。

　　视觉吸引

　　分析从城市各处前来进入的方式，进入途径包括：

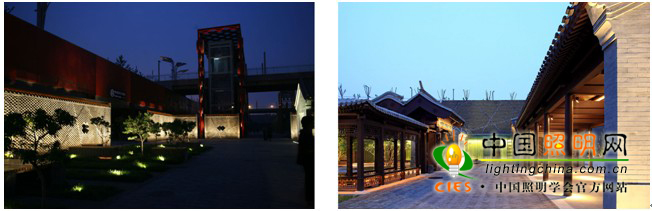

　　地铁出入口——强调山墙面、沿通道界面、通道另一端的视觉引导

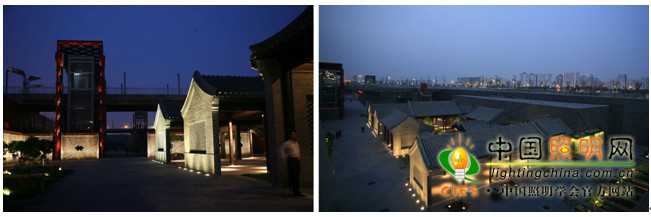

　　东西景观桥垂直交通——处理鸟瞰屋面与院落的虚实关系，

　　其他院落穿行——瓦材墙体，门头的处理

　　视觉识别

　　在广场中可能的行为模式包括交通、休憩、活动，它们有不同的视觉识别需要：

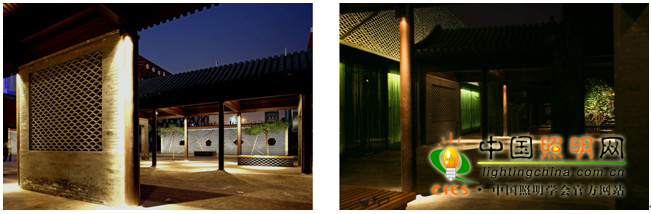

　　交通：院内东西通道檐下设小功率投光灯，外侧通道以照亮垂直面提供间接照明为主。

　　休憩：观景，观人，与城市家具、水池有选择地配合，供人停留

　　活动：院落内照亮树木、水体形成环境光，屋面下结合梁隐蔽设置上射光，提供间接照明，光色尽可能接近火光源2200K。

　　视觉氛围
　　
　　开放的紫禁城中的古木花亭，本身就包含了传统与现代的多项元素。前者表现为对秩序、亲和、诗韵的追求，后者以写意空间、解构红墙和几何构图为表征。为此，本案的明暗布局与空间秩序契合：商场整体通亮，周边花墙中亮，屋面以下地面照亮，屋面暗化，交通弱化平面照度，商场〉门头〉院外花墙〉山墙面〉通道〉院内植物水体〉红墙〉院外水体；色彩方面只用黄白光，不用彩光，屋面下均用2200K，通道用3000K，水体用4200K。

　　3. 按主要途径组织分镜头画面

　　定视式——从固定位置观赏，注视感强烈，呈现绘画性的静止的景观：中轴、东西景观桥、出入口

　　露地式——沿固定、单一的方向移动，呈现连续的景观空间构成变化：南北通道、东西通道、景墙沿线

　　回游式——可以沿循环的路线观赏，对观者形成立体的景观构成：四合院内、休憩绿地

　　4. 照明手法

　　古木花亭虽小，照明载体
