项目建设单位：上海市长宁区绿化和市容管理局

　　灯光设计单位：泛华建设集团有限公司

　　灯具供应商：上海光联照明科技有限公司

　　艺术灯光控制系统集成供应商： 上海光联照明科技有限公司

　　一、 序言

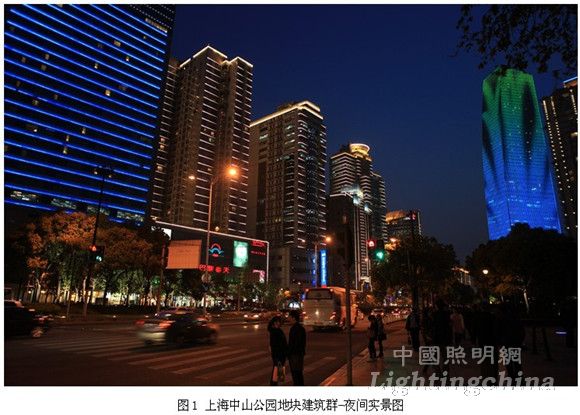

　　中山公园地区景观亮化工程采用多项全国领先的技术，充分体现绿色、环保、节能等理念和精品、绿色、活力的主题。改变传统楼宇“各自为政”的照明方式，利用无线控制系统，使楼宇外墙实现实时交互、整体联动的动态灯光效果。统一色温，根据季节变化配置不同冷暖色调，重大节庆期间，以灯光动画形成优雅且富韵味的人文画面。统一风格，将长宁路南侧9幢楼宇连成巨大展示载体，呈现大气、壮观的整体景象，并通过LED点光源，使标志性建筑——龙之梦购物中心，在夜空中幻化出一座参天巨树“光之树”，进一步烘托出中山公园地区的绿色主题。

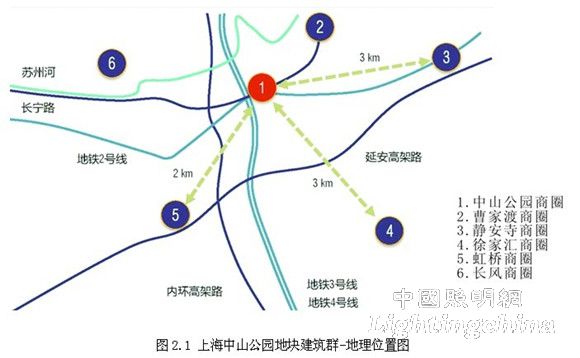

　　二、 项目地理位置概述

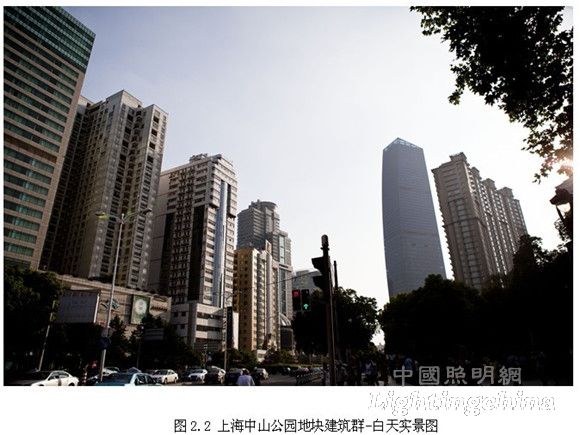

　　临近中山公园和华东政法大学，增加了商圈的休闲气息和文化底蕴,周边大量中高档居住社区，包括龙之梦、兆丰花园、多媒体生活广场等，提供了基础消费人群;位于地铁2、3、4号轨道线路交汇处，靠近长宁路内环高架路和延安高架路，扩大了高商圈的辐射范围。

　　三、 灯光运用主旨及项目特点

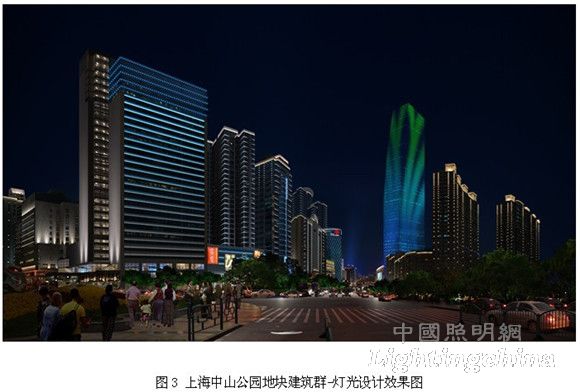

　　灯光运用主旨：联动结合，以龙之梦为龙头，其他建筑相呼应，特别是将长宁路南侧十栋建筑灯光统一联动起来，提升中山公园地块景观亮化形象，凸显长宁环境优雅、文化底蕴深厚的特色。

　　项目特点：

　　(1) 龙之梦采用30000多套全彩点状灯具，通过DMX512协议进行控制，稳定可靠;

　　(2) 龙之梦对面建筑群灯光的主体色温控制为2700k暖白和4200k日光白两种，分季节、模式控制，干净利落;

　　(3) 平日模式，建筑群主题灯光只表现静态的彗星扫尾效果，安静、美丽，与众不同;

　　(4) 10多栋建筑涉及到多个制造商、多种类型可变灯具，控制数据量也非常庞大，最终实现了灯光的无线联动效果，控制技术处于国内领先。

　　四、 灯具的设计与安装调试

　　1) 上海中山公园龙之梦：

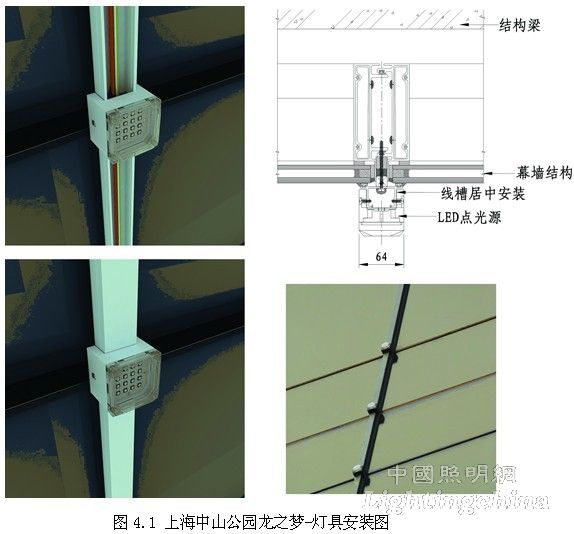

　　特制30000多套全彩LED点状灯具，配合特制铝合金线槽嵌入式安装，采用DMX512总线制控制方式，稳定，可实现任意图文变化效果。LED点状灯体按幕墙本体色喷塑，且灯具自带过线线槽，可以隐藏线路，提高了项目的可实施性和可靠性。

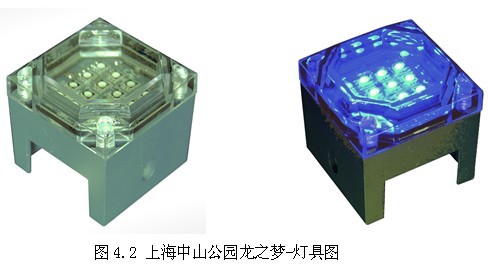

　　灯具特点：

　　u 灯具型号：点状灯具F64;

　　u 结构：特制LED全彩点状灯，点状灯具边长64mm;

　　u 光源：采用CREE 全彩三合一5050贴片形式LED，光源分布密度为：16pcs/套;

　　u 峰值功率：5W/套。

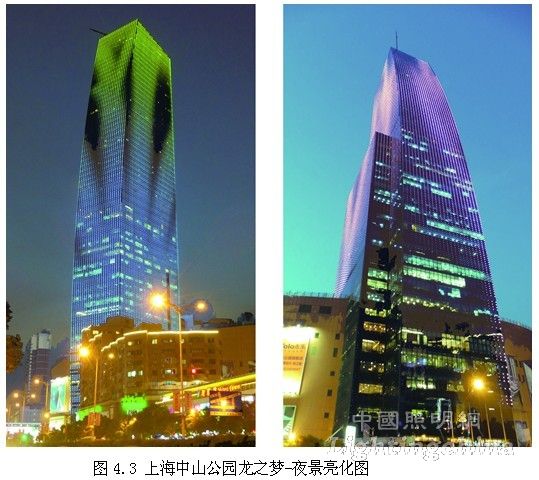

　　实现建筑LED景观亮化效果：

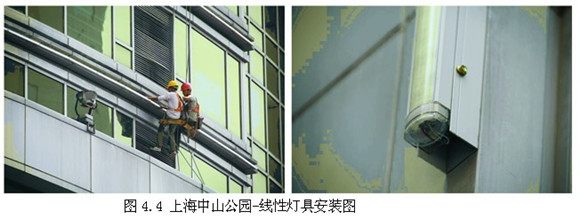

　　2) 建筑立面线性灯具安装描述：

　　对LED光色上，绝大多数灯具都选用了白光4200K和2700K两种色温的LED光源，通过控制系统的控制，使不同的场景要求工作不同的色温。

　　灯型上主要采用了LED点光源与LED数码管，部分建筑选择了LED洗墙灯、壁灯。为保证整体效果及白天灯具的隐蔽性，LED点光源用了方形点状灯;对LED数码管的选择，没有采用常规的乳白色D50或D30管，而采用了发光面48mm宽的透明灯罩，且略带弧度，表面密纹折光结构处理，使设计重点表达的静态彗星效果更明显，动态效果中光晕更强，更利于艺术灯光效果的表达。LED数码管铝合金灯体按幕墙本体色喷塑，且灯具自带过线线槽，可以隐藏线路，提高了改造项目的可实施性。

　　灯具特点：

　　u 灯具型号：线型灯具G48;

　　u 线性柔光管灯具宽度为48mm;

　　u 灯管采用德国拜耳抗紫外线型PC3103，透明带折光条纹，下部自带铝合金线槽，隐蔽过线;

　　u 灯具内置OSRAM单晶贴片光源，2700k+4200k两种色温，各96颗，每米分为16个段落，可任意控制亮度，峰值功率1
