中照照明奖照明工程设计奖等级（室内）二等奖——山西省临汾供电公司生产调度大楼照明工程

　　一、项目基本情况

　　项目名称：山西省临汾供电公司生产调度大楼照明工程

　　申报单位：山西光宇半导体照明有限公司

　　施工单位：山西光宇半导体照明有限公司

　　主设计师：许福贵

　　设计团队：张文峰、孙江华、晋勇、许敏、张志远、亢锐英

　　二、项 目 简 介

　　临汾供电公司生产调度大楼位于临汾市向阳西路与滨河路交汇处，整幢大楼高23层，建筑面积32025平方米，大楼主大厅面积400平方米，大厅东侧1-3层为东群楼，西侧1-3层为西群楼，4-21层为供是临汾供电公司生产调度及办公的主要场所。

　　2010年7月我公司承担了该大楼的照明设计安装工程，整个工程从设计、安装到试运行历时6个月，于2011年1月18日通过业主单位的验收。

　　整幢大楼的照明采用3164盏高效、节能、高显色、长寿命的LED照明灯具，进行优化选型设计，大楼的照明用电量仅有7.83kW，在满足区域功能性照明的基础上更加突出节能环保。

　　58套防眩光LED筒灯和29套LED格栅灯将高12.3米，面积达400平米的大楼主大厅照射的分外明亮，嵌入式安装的筒灯周围采用4WLED自镇流照明灯点缀照明，均匀分布的筒灯矩阵，可彰显电力大楼的简约、商务的特点而又不失端庄和气派;开放式的办公室和走廊照明选用色温4000K，显色指数80以上的嵌入安装的LED格栅灯、0.75米办公工作面的平均照度可达326lux,走廊地面的平均照度达222lux,完全满足GB/T50034-2004《建筑照明设计标准》的要求;大楼西群楼三层的年度会议室、十四层的各部门小型会议室、调度室以及开放式办公室的照明设计采用条形LED格栅灯与不同规格的LED筒灯搭配安装，并拼装成各种图形，即达到了预期客户要求的照明效果，又给人以美观舒适的感觉。88套不同功率的LED投射灯应用于大楼室外亮化，将大楼照射的格外亮丽，地下停车场的照明考虑停车场顶棚不装修的原因，选用了悬挂式安装的LED顶灯，即满足了功能性照明的要求又经济实惠。

　　三、项目详细路线

　　1、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：

　　以下为主要区域设计的实景效果简介

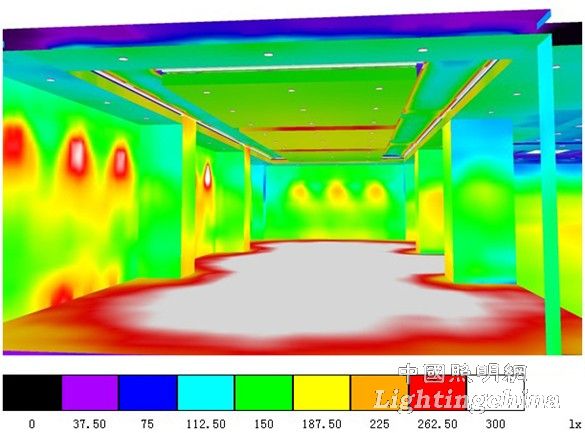

图1　大楼主大厅地面伪色表现图

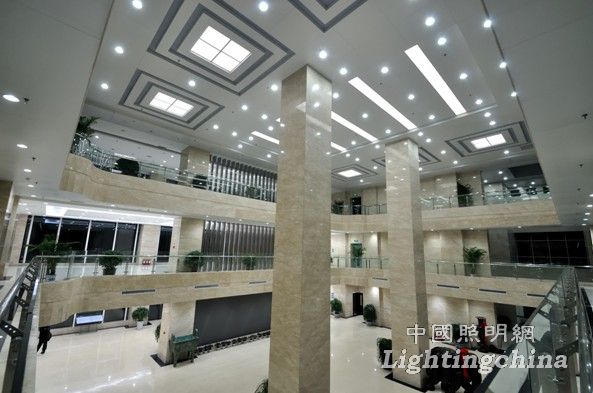

图2　大楼主大厅照明实景图

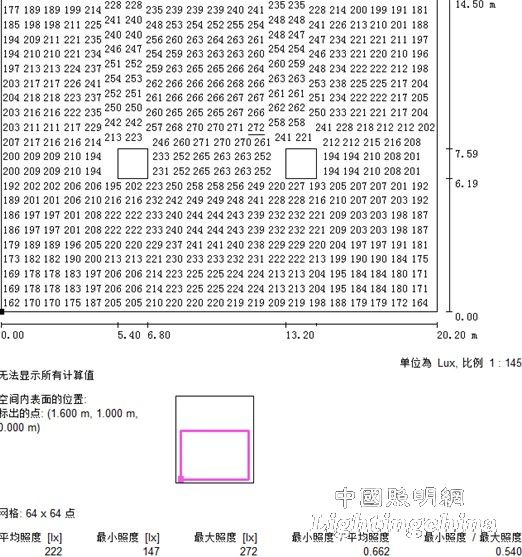

　　图3　大楼大厅地面照度分布图

　　图1为大厅地面伪色表现图，图2为大楼主大厅实景照片，整个大厅使用30WLED筒灯58套、24套50WLED格栅灯、10套40W格栅灯及30盏4WLED自镇流照明灯，主大厅照明功率密度为11.81W/m2,大厅地面的平均照度222lux。

　　图4　年度会议室工作面伪色表现图

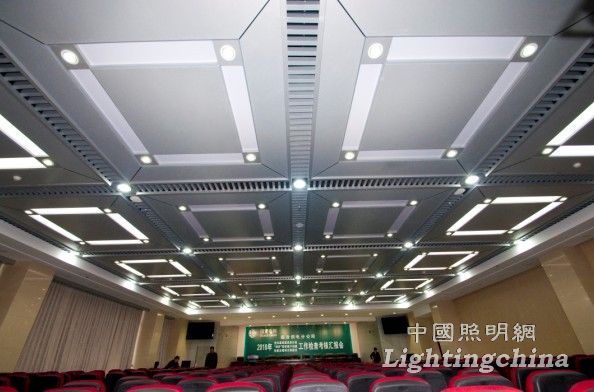

　　图5　年度会议室实景照片

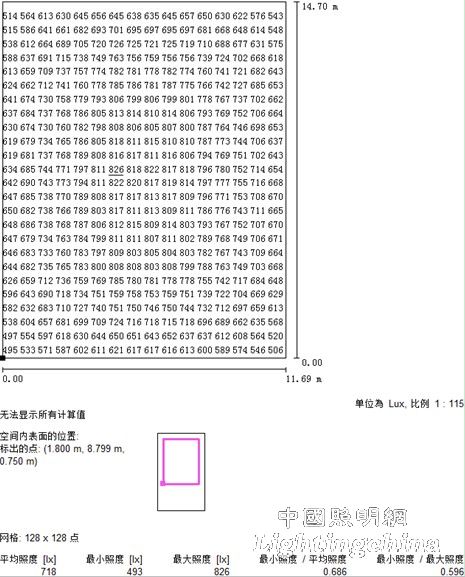

　　图6　年度会议室0.75米工作面照度分布图

　　图4为年度会议室0.75米工作面伪色表现图，图5为年度会议室实景图，年度会议室为供电公司举行年度会议的高级会议室，总面积387平方米，可容纳400人， 0.75米的工作面的平均照度718lux，照明功率密度10.05W/m2。

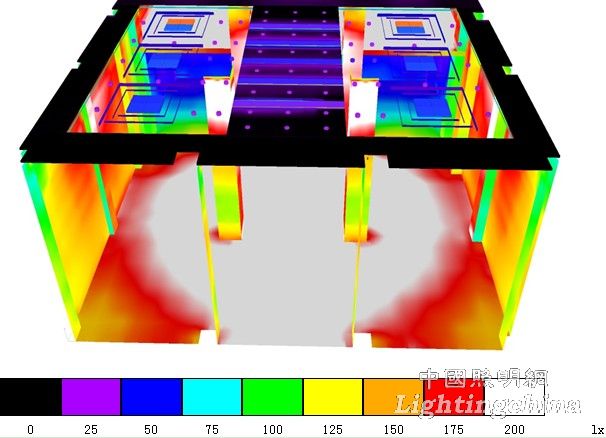

　　图7　电梯等待厅伪色表现图

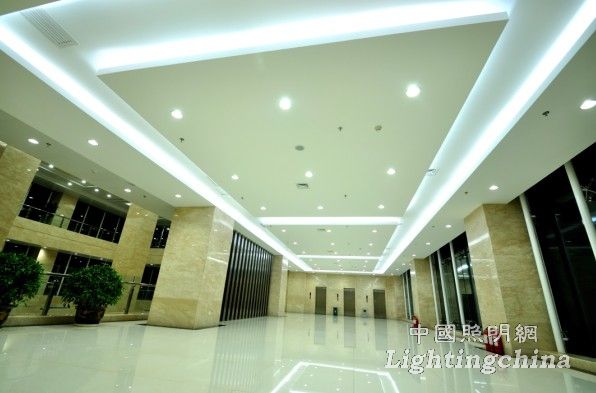

　　图8　电梯等待厅实景照片

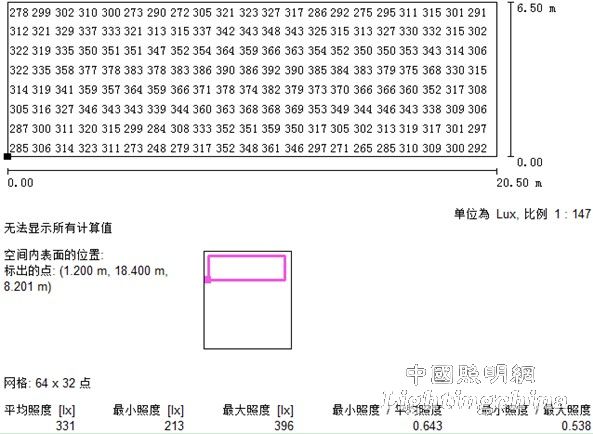

　　图9　电梯等待厅地面照度分布图

　　电梯等待厅地面平均照度331lux，照明功率密度 4.84W/m2。

　　2、照明设计理念、方法等的创新点：

　　根据临汾供电公司本身的单位特点，既要求各项指标均满足国标要求，也要达到节能减排的效果，以面向其他大能耗、大排放企业做样板工程，推进国家“十一五”规划纲要。所以进行照明设计时首先考虑的是使用国家推荐节能产品—LED室内照明系列。

　　大厅作为整栋大楼的第一窗口，首先是要足够强的光线互补和给人足够亮的视觉感观，但决不能出现不良眩光或刺眼等现象：采用防眩处理的高光效LED筒灯作为整个大厅的基本
