工程项目名称：光明桥景观照明项目

　　项目申办单位：深圳市高力特实业有限公司

　　主设计师：刘卫中

　　参与设计团队：秦利民、毕宽、赵宇

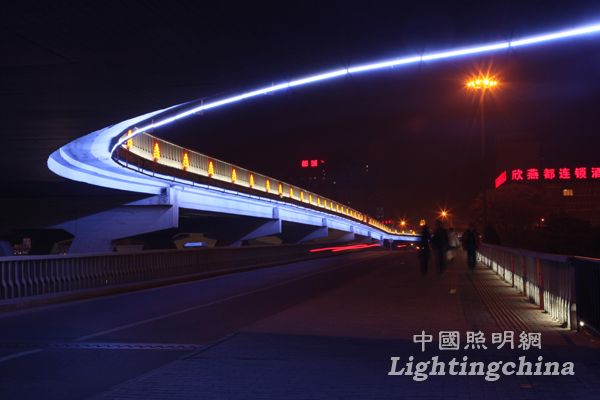

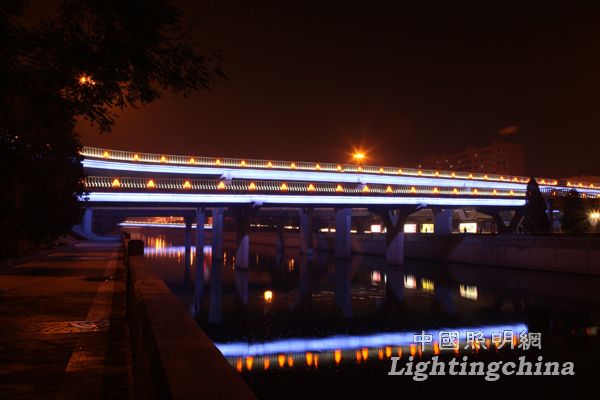

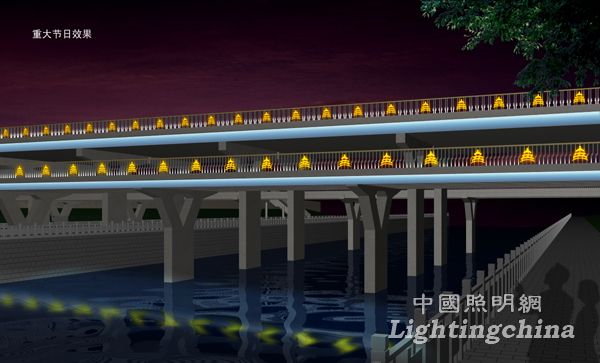

项目效果图

　　二、项 目 简 介

　　光明桥是位于北京市崇文区东二环的重要节点，是东二环南部的起点，桥体为苜蓿叶型，体量大，层次丰富。主桥横跨东二环主路，为双层造型，该桥还同时跨绕东护城河水系，设计题材较为丰富。该桥交通流量大，周围居民众多，其地理位置非常重要。因此，做好本次夜景照明的设计与施工，对提升北京市的整体夜景环境，有着重要的意义。

　　三、项目详细内容

　　1、具体照明方式

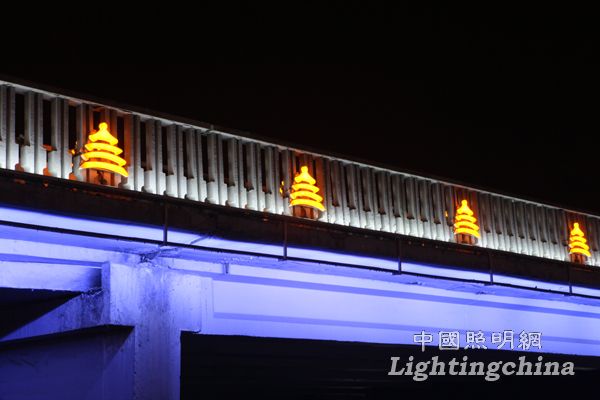

　　1-1 天坛造型灯——设计灯具共448套。

　　1) 灯具说明：

　　》开模定制的特型LED天坛造型灯，制定规格为直径800MMX600MM，单灯16W，24V低压，灯具间距1800MM，主桥将灯具安装于桥体护栏的里外两侧，附桥将灯具安装于桥体护栏的外侧，以保证行人和司机的观赏视角。

　　》灯内安装LED光源，色温2700K，均匀布设，整灯双重密封，以保证密封性，保证IP66。

　　》灯具为四种造型拼接而成的灯具，发光表面材质为亚克力，保证不老化、不退色、双面透光。

　　2)安装说明：

　　安装方式采用抱箍的形式，利用800MMX800MM钢网将灯具组装，钢网与护栏结构

　　以抱箍连接，做到不打钉，不破坏桥体，安装稳定。

　　安装方式见施工图纸中安装示意图。

　　3)灯具特点说明：

　　》灯具选择800MM，间距1800MM，以保持良好舒适的观赏比例。

　　》全部灯具开启后，在连续的白色光的串接下，形成连续的灯光带，具有良好的立体感和良好的诱导性，观赏性强。

　　》表面材质为亚克力，保证了灯具具有良好的照度、亮度和均匀度，混光效果好，没有眩光。

　　》天坛造型，白天效果好。

　　2、LED线形投光灯

　　设计灯具2组，为上照投光灯和下照投光灯，灯具共计1648套。

　　1)灯具说明：

　　下照LED线形投光灯，安装于沿板外内侧。灯具为标准灯具，12W/米，144粒/米，双排食人鱼的超高亮光源，宽光束。低压24V供电，蓝、白光源，蓝、白比例为1:1，形成淡蓝色，IP66。灯体采用铝合金材质，重量轻并防锈。

　　上照LED线形投光灯，安装于护栏外侧，照射高度为护栏的1/3高度，利用护栏内的隔离墩遮挡眩光。灯具为标准灯具，8W/米，96粒/米，双排食人鱼的超高亮光源，宽光束。低压24V供电，色温4200K，IP66。灯体采用铝合金材质，重量轻并防锈。

　　2)安装说明：

　　在安装上，下照灯具安装于沿板外内侧，向内打光，在保证照明效果的同时，有

　　效控制眩光;上照LED线形投光灯，安装于护栏外侧，照射高度为护栏的1/3高度，利用护栏内的隔离墩遮挡眩光。

　　安装方式采用卡箍的形式安装，不打钉，不破坏桥体。卡箍与桥体颜色一致，保证美观。

　　1-2、照明设计理念、方法等的创新点：

　　设计理念：

　　1) 主题创意：清新明快光明桥

　　2) 构思：从大力挖掘北京市的旅游资源入手，围绕天坛之一古老建筑作为中国旅游文化的标识这一题材，设计定制了“天坛”造型灯安装于桥上，为京城打造一个“清新明快光明桥”旅游城市景观。

　　3) 说明：以天坛造型为依据，运用抽象的思维，取天坛轮廓，运用分层组拼的制作灯光表现手法，创意制作“天坛造型灯”，层次分明，立体感强烈。

　　1-3、照明设计中节能措施：

　　节能措施是指加强用能管理，采取技术上可行、经济上合理以及环境和社会可以承受的措施，减少从能源生产到消费各个环节中的损失和浪费，更加有效、合理地利用能源。在能源日益
