    大型赛事直播演播室灯光设计方案
    ---以北京冬奥会后方主演播室为例

    2023-2-6  来源:中央广播电视总台  作者:孙颖超  有5591人阅读

      【摘要】以2022年北京冬奥会后方主演播室为例,介绍灯光系统的设计方案、实施及运行过程中遇到的问题,探讨解决方法并给出思考与建议。

      【关键词】大型赛事;灯光系统;工种配合;直播运行

      引言

      2022年2月20号,令世界人民关注的北京冬奥会成功闭幕。承担此次赛事串联、综述及新闻播出任务的北京冬奥会后方节目制作主演播室圆满完成转播任务。该演播室主要承担体育频道(CCTV5)的赛事转播任务,赛事期间,每日9:00-22:00不定时赛事直播。下面就以该演播室为例,介绍灯光系统的设计方案、实施及运行过程中遇到的问题,探讨解决方法并给出思考与建议。

      1、演播室概况

      1.1演播室基本情况

      该演播室位于中央广播电视总台光华路办公区综合制作区,演播室面积250㎡,层高7米,演播室灯光系统总功率不大于30kW,全部采用LED灯具,属小型节能型演播室。为迎接本次冬奥会,演播室进行了全新的场景设计,增加了奥运元素。演播室分为坐播区和站播区。坐播区舞美景片长9.73米,宽7.83米,高5米;背景采用两块P1屏幕,高2米,宽度分别为6.5米、10米。站播区以弧形P1屏幕为背景,弧形屏宽10米,高2.5米,图1为演播室场景效果图。

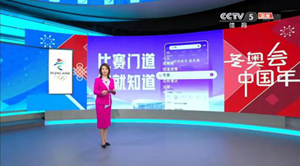

             图1 演播室场景效果图             图2演播室灯具配置

      1.2 演播室灯光系统

      演播室灯光配电系统包含两路独立供电,互为备份,配备UPS电源系统,设计指标2kW,持续时间30分钟;信号控制系统由主备调光台和主备信号放大器构成;吊挂系统为传统水平吊杆,共24道水平吊杆用于灯具吊装、信号传输及供电需要;灯具选用高显指、高光效的LED灯具,灯具数量如图2。

      1.3 应急预案

      配电系统采用两路独立供电各带一部分负荷,当其中一路发生故障时可通过母联操作,由另一路带演播室全部灯光负荷;面光灯具全部接入UPS电源,在市电出现故障时,自动切换到UPS,为面光灯具供电。主备调光台采用冷备方式,存储相同演出文件,当主调光台存储文件发生变更时,备份调光台随时更新,与主调光台保持一致。主调光台发生故障时,将信号线接入备份调光台即可控制现场灯具;演播室使用的灯具具有信号保持功能,当调光台信号出现问题,灯具可以按最后指令保持光输出,不会出现暗场情况。演播室灯光工位放置完整应急预案,内容包含灯位图、信号系统图以及灯光系统各部分应急步骤,便于值班人员进行应急操作,演播室内配备梯子、灯杆,紧急情况下,值班人员可手动操作点亮灯具。

      2、灯光设备安装调试

      2.1 前期准备

      演播室灯光设备已使用多年,冬奥会开始前,对演播室灯光系统设备进行检修保养,例如信号放大器测试、灯具的性能指标测试以及吊挂系统运行测试等,确保设备运行安全。检修保养过程中我们发现演播室UPS系统电池组已经不能满足使用要求,随即更换了蓄电池组,更换后,经测试达到设计指标。

      2.2 灯具安装调试

      在演播室舞美场景搭建的同时,根据灯位设计图,进行灯具安装。灯位选择上,以三点布光法为基础,分别对两个区域进行布光,两个区域均是以平板柔光灯作为基础光,聚光灯作为主持人的主要面光,成像灯作为特殊点位的灯具使用。灯具的安装过程中出现了几个问题:一.由于演播室吊挂为传统水平吊杆,灵活性有所欠缺,坐播区和站播区的主持人逆光位置无法安装灯具,通过增加辅助杆的方式来安装灯具;二.坐播区和站播区主持人侧光位置无法吊装灯具,通过流动灯架来安装灯具。图3为增加的辅助器材,通过增加辅助器材,得到合适的灯光点位,达到理想的布光效果,图4为演播室灯位图。



            图3 增加的辅助器材             图4 演播室冬奥会灯位图

      3、灯光运行中遇到的问题与解决方法

      3.1画面一致性

      3.1.1前后方画面不一致

      该演播室作为后方主演播室进行赛事的串联、综述,与前方演播室及出镜平台会进行大量的直播连线。直播调试初期,前后方连线时,发现前方出镜画面存在通透性差、亮暗程度不一致以及画面偏色等问题。图5为调整前画面,画面整体偏青,通过前后方沟通,提高主持人面光照度,重新进行摄像机色温校正并对摄像机参数统一调整,使前后方画面质量保持一致,图6为调整后画面。



              图5 调整前画面                图6 调整后画面

      3.1.2 灯光技术指标、效果统一

      演播室视频系统在冬奥会前进行了全新升级,由高清摄像机更换为4K摄像机。虽然本次冬奥会仍采用高清模式播出,但是机器更换后,相比老款摄像机,新摄像机的光圈调整发生不小变化:光圈大于4.0时以0.3为基础增大或者减小光圈;光圈小于4.0时以0.4为基础增大或者减小光圈。相比曾经的高清摄像机以0.1作为增减的幅度,这样的变化会导致我们在进行画面调整时,画面亮度变化不够线性,很容易出现过曝或者曝光不足。为了更快速的进行播出画面面光调整,我们在调试过程中,提前设定了几档面光照度作为参照,值班人员根据光圈的变化,调用预存的几档照度,再根据主持人的着装、肤色做细微调整,可以迅速达到播出要求。

      由于每天各档节目主持人的着装、肤色、高矮、位置的不同,值班班组在直播前都会进行灯光的微调。在赛事直播初期,我们发现每天不同班组之间的播出画面质量一致性较差。针对这种情况,我们通过及时加强各班组的交接班衔接及配合,细致记录每天的布光调整,包括吊杆的升降位置变化、灯具的加减、灯具位置的变化以及灯具焦距的调整的细节,明显改善了不同班组的交接班效果,画面一致性得以提高。

      3.2 相关工种间配合

      3.2.1 大屏幕亮度匹配

      体育演播室的舞美设计中,LED大屏幕为演播室气氛的渲染、赛事信息的呈现起到非常重要的作用。本次冬奥会演播室坐播区大屏幕设计为“L”型直角屏,初始设定亮度为峰值亮度的33%,为了得到合适的光比,主持人面光照度要在1000lx以上,这样就造成主持人面部阴影较重,面部瑕疵比较明显,同时长时间的直播,也容易造成主持人眼疲劳等问题。而且由于两位主持人位置如图7所示,大屏幕的亮度较高时,大屏图像颜色对A主持人左脸,B主持人右脸的肤色影响较为明显。经与大屏幕工作人员沟通后,在保障大屏幕图像颜色还原正常的情况下,将大屏亮度降到峰值亮度的28%,主持人面光照度相应的降低,主持人面部阴影淡化,面部瑕疵弱化,同时降低了大屏幕对主持人肤色的影响。

    图7 主持人与大屏的位置关系示意图

      3.2.2 选取合适的机位

      机位的选择不仅要考虑电视画面构图,也要考虑灯光在其中的影响。演播室场景中有大量的矩阵灯箱和大屏幕,机位选取不当,容易导致大屏幕上出现光斑,灯具反射到灯箱上。在冬奥会开始前,经过与栏目组沟通,提前确定固定机位角度,预演摇臂的运动轨迹,避免灯具“穿帮”或是灯箱、大屏幕上出现反光的现象,使电视画面干净通透。

      3.2.3 栏目组沟通与协调

      灯光部门与栏目组要加强并持续保持沟通。在冬奥会开赛初期,栏目组有临时创意,在站播区要主持人与大屏幕呈90度进行赛事的播报,图8为主持人初始站位,主持人靠近大屏幕的一侧没有合适灯位来安装灯具,导致主持人一侧面光照度不足,而且摇臂摄像机运动轨迹的变化会导致灯具光斑反射到矩阵灯箱上。经过与栏目组沟通,将主持人转身的角度缩小,通过流动灯架给主持人左侧补光,保障主持人两侧面光均匀,同时优化摇臂的运动轨迹,使灯具反光消失,画面干净通透,图9为调整后主持人站位。



            图8 调整前主持人站位             图9 调整后主持人站位

      3.3 杂散光控制

      为了使主持人的面光柔和均匀,演播室的大部分聚光灯做了柔化处理,但这也同时带来大量的杂散光,这些杂散光使得大屏幕发灰,灯箱上出现光斑,造成画面脏乱。前期通过和栏目组的沟通,通过机位的选取规避了部分灯具的反光,在机位固定的情况下,通过调整灯具的遮扉,避免了部分杂散光,再通过黑旗或黑卡纸的遮挡,将大屏上的杂散光和灯箱上的光斑消除。

      4、思考与建议

      1)随着每两年一次的奥运会级别的大型赛事的举办,该演播室作为体育频道主演播室几乎每次都会对舞美制景进行重新设计制作。但是目前演播室灯光吊挂系统采用的传统水平吊杆方式,灵活性不足,无法根据景区设计的变化而自由改变位置,往往要增加辅助杆或其它流动灯光器材才能满足灯具的安装,希望在将来演播室改造中采用更加灵活的吊挂系统,提高布光的灵活性。

      2)灯光部门与舞美设计应加强沟通,在舞美前期设计阶段,对于一些特殊的灯光点位,预留灯具安装空间,降低后期搭建的整体工作难度。同样,灯光部门与视频、大屏幕以及栏目组也应保持良好的沟通与协调,确定合适的机位角度、大屏幕亮度以及主持人站位等,共同提高播出画面质量。
