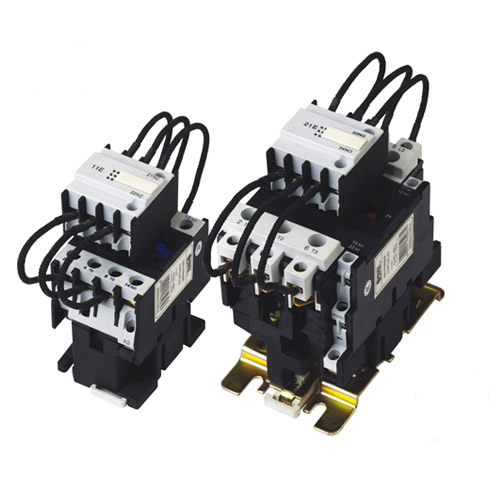

CJ19(16)B型切换电容器接触器(以下简称接触器、CJ19B)都是用于通断低压并联电容器的专用接触器，广 泛用于自动补偿的无功功率补偿设备中，适用于交流频率为50Hz、额定工作电压至380V的电力系统中通断至 90Kvar,以改善功率因数。 CJ19B型切换电容器接触器是本厂参照法国TE公司制造的LC1-DK(电容器接触器)改进设计制造的。 接触器为积木式的，电阻电路部分在主电路部分的上方，电阻电路为三路。主触头设计合理，单独负荷， 工作可靠。

CJ12系列交流接触器（以下简称接触器）。主要用于冶金、轧钢及起重机等电气设备。它使用于交流50Hz、额定工作电压至380V、电流至600A的电力线路，供远距离接通和分断电路之用，并适宜于频繁地起动、分断交流电动机之用. 正常工作条件及安装条件 1、安装地点的海拔不超过2000m； 2、周围空气温度上限值不超过+40℃，下限值不低于-5℃； 3、安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度， 最湿月的月平均最低温度不超过+20℃，该月的平均最大相对湿度不超过90%。由于温度变化发生在产 品上的凝露情况必须采取措施； 4、与垂直面的安装倾斜不超过±5°； 5、污染等级：3级； 6、在无显著摇动、冲击和振动的地方。 结构特征 CJ12系列交流接触器的结构为条架平面布置，在一条安装用扁钢上电磁系统居左，主触头系统居中，辅助触头居右，并装有可转动的停档，整个布置便于监视和维修，接触器的电磁系统由U形动、静铁芯及吸引线圈组成。动、静铁芯均装有缓冲装置，用以减轻磁系统闭合时碰撞力，减少主触头的振动时间和释放时的反弹现象。 接触器的主触头为单断点串联磁吹结构，配有纵缝式灭弧罩，具有良好的灭弧性能。 辅助触头为双断点式，有透明防护罩。 触头系统的动作，靠磁系统经扁钢传动，整个接触器的易损零部件具有拆装简便和便于维护检修等特点。

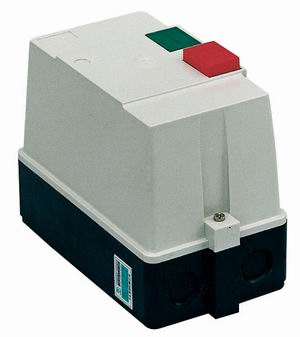

QCX2(LE1-D)系列磁力起动器，适用于交流50Hz或60Hz，电压至660V电力线路中，供远距离直接控制三相交流电动机的起动和停止。具有体积小、重量轻、效率高、安全、可靠等优点。

QCX8(MSBB9～B85)系列电磁起动器适用于交流50Hz或60Hz，额定电压660V，额定控制功率kW的交流电动机的直接起动与停止的控制，对鼠笼型电动机的过载和断相起保护作用，并在电路电压消失时具有失压保护的功能。 二、型号及含义 三、工作条件 1、海拔高度不超过2000米； 2、周围环境温度：不超过-5～40℃, 24小时平均值不超过35℃,全年平均温度为20℃； 3、空气相对湿度：在40℃时不超过50%，在较低温度下允许有较大的相对温度； 4、大气条件：不应有尘埃、烟灰和有害气体以及蒸气或含盐物污染； 5、与垂直面的倾斜不得超过5度

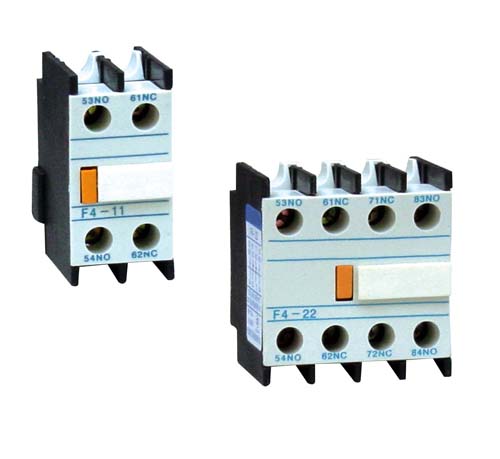

触头数量 F4-40 常开NO: 4 常闭NC: 0 F4-22 常开NO: 2 常闭NC: 2 F4-04 常开NO: 0 常闭NC: 4 F4-20 常开NO: 2 常闭NC: 0 F4-11 常开NO: 1 常闭NC: 1 F4-02 常开NO: 0 常闭NC: 2 F4-31 常开NO: 3 常闭NC: 1 F4-13 常开NO: 1 常闭NC: 3

主要用于交流50Hz或60Hz，额定电压660V以下，AC-3使用类别下额定工作电压为380V，功率为80KW及以下的三相鼠笼感应电动机的“星形”起动延时自动切换成“三角形”工作及停止。组装相应规格的热继电器后，可对电动机及有关电路和过载进行保护。 　　本产品不适用于可逆交流接触器，不适用于AC-4使用类别。可替代法国TE公司LC3-D系列“星三角”减压起动器。

LA8-DN(F8)系列辅助触头组是交流接触器和接触器式继电器的附件,将附件连接在交流接触器和接触器式继电器上可扩展辅助触头数量. F4-11(LA1-DN11)辅助触头 F4-20(LA1-DN20)辅助触头 F4-02(LA1-DN02)辅助触头 F4-22(LA1-DN22)辅助触头 F4-31(LA1-DN31)辅助触头 F4-13(LA1-DN13)辅助触头 F4-40(LA1-DN40)辅助触头 F4-04(LA1-DN04)辅助触头 F8-11(LA8-DN11)辅助触头 F8-20(LA8-DN11)辅助触头

LA2、LA3 系列空气延时头挂接在中间继电器和交流接触器上做为交流50Hz或60Hz，额定电压660V的自动控制制线路和主回路的延时元件，按预定时间接通和分断电路。 该产品规格有LA2-D20、LA2-D22、LA2-D24、LA3-D20、LA3-D22、LA3-D24。根据实际要求不同延时时间从0.1-180S连续可调。

DW15系列万能式断路器的额定电流100A至4000A，额定电压交流50Hz、380V至1140V。该断路器主要在配电网络中用来分配电能，保护线路及电源设备的过载、欠电压和短路。 DW15-200、400、630也能在交流50Hz、380V电网中用来保护电动机的过载、欠电压和短路。在正常条件下，断路器可作为线路不频繁转换及电动机不频繁起动之用。 DW15-200、400、630断路器为立体布置形式，触头系统、瞬时过电流脱扣器左右侧板均安装在一块绝缘板上。上部装有灭弧系统，操作机构可装在正前方或右侧面，有“分”、“合”指示及手动断开按钮。其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。速饱和电流互感器或电流电压变换器套在下母线上。欠电压延时装置、热继电器或半导体脱扣器可分别装在下方。 DW15-1000、1600、2500、4000断路器为立体布置形式，由底架、侧板、横梁组成框架，每相触头系统安装在底架上，上面装灭弧室。操作机构在断路器右前方，通过主轴与触头系统相连。电动操作机构通过方轴与机构连成一体装于断路器下部，作为断路器的贮能或直接闭合之用，贮能后的闭合由释能电磁铁承担。在左侧板上方装有防回跳机构，以防止断路器在断开时弹跳。各种过电流脱扣器按不同要求装在断路器下方，欠电压，分励脱扣器及电动操作控制部分装在左侧，其中欠电压、分励脱扣器通过脱扣器与放大机构相连，以减少断路器的脱扣力。12对辅助触头供用户联接二次回路用，面板上有显示断路…

DW45-2000/3P/630A、DW45-2000/3P/800ADW45-2000/3P/1000A、DW45-2000/3P/1250ADW45-2000/3P/1600A、DW45-2000/3P/2000A DW45-3200/3P/2000A、DW45-3200/3P/2500ADW45-3200/3P/2900A、DW45-3200/3P/3200A DW45-4000/3P/3600A DW45-4000/3P/4000A DW45-6300/3P/5000A、DW45-6300/3P/6300A dw45系列智能型万能式断路器用于控制和保护低压配电网络。一般安装在低压配电柜中作主开关起总保护作用。额定电流1000A及以下的断路器，还可作电动机保护用。产品可提供湿热带型（TH型）、船用型和1E级断路器，可提供低温至-40℃断路器，并可提供液晶显示及数码管显示断路器。为“中国名牌”产品。 智能化、零飞弧、带隔离功能； 较高的分断和短时耐受能力； 具有过载长延时、短路短延时、短路瞬时及接地故障功能（可选）； 抽屉座有“连接”、“试验”、“分离”三个位置指示； 可实现智能化网络监控，可应用于Modbus、Profibus、Devicenet、CAN和TCP通信协议，方便用户进行集成管理； 可配FDM3短消息通知模块，实现远程报警和监视； 符合IEC60947-2、GB14048.2标准； 本断路器获国家强制性产品认证“CCC”标志。 2.正常工作条件和安装条件 断路器可在周围空气温度为-5℃～+40℃条件下运行（大于+40℃至+60℃见样本中的断路器降容系数）； 安装地点的海拔不超过2000m； 安装地点的空气相对湿度在最高温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度，例如20℃时达90％，对由于…

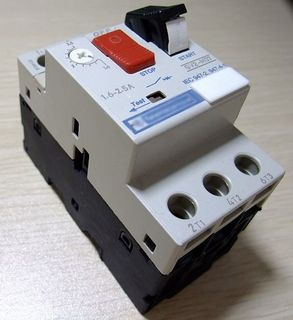

DZ208断路器（GV2电动机空气开关）适用于交流电压至690V，电流0.16至32A的电路中，作为三相鼠笼型异步电动机的过载、断相、短路保护及不频繁的起动控制之用，可用作配电线路保护和不频繁的负载转换，还可作隔离器使用。 【型号含义】 【主要技术参数】 一、额定绝缘电压Ui（V）：690 　　二、额定工作电压Ue(V):230/240、400/415、440、500、690 三、额定频率Hz：50/60　　　　　　四、壳架等级额定电流lnm(A):32 五、脱扣器额定电压ln(A)(见表1)　　六、整定电流调节范围（Ａ）(见表1) 七、额定极限短路分断能力Icu(KA)(见表1) 八、额定运行短路分断能力ICS(KA)(见表1) 九、额定冲击耐受电压Uimp(V);8000. 表１ 额定电流IN(A) 整定电流 调节范围 （A） 额定极限短路分断能力lcu,额定运行短路分断能力lus 飞弧距离mm 230/240V 400/415V 400V 500V 690V lcu(kA) lcs(kA) lcu(kA) lcs(kA) lcu(kA) lcs(kA) lcu(kA) lcs(kA) lcu(kA) lcs(kA) 0.16 0.1-0.16 100 100 100 100 100 100 100 100 100 100 40 0.25 0.16-0.25 100 100 100 100 100 100 100 100 100 100 40 0.4 0.25-0.4 100 100 100 100 100 100 100 100 100 100 40 0.63 0.4-0.63 100 100 100 100 100 100 100 100 100 100 40 …

一、适用范围 适用于交流50Hz、电压至380V、直流至220V、电流至600A的配电网络中，用来分配电能和作线路及电源设备的过载、欠电压及短路保护之用，以及在正常工作条件下作不频繁分断和接通电力线路之用。 二、型号及其含义 三、结构特征 绝缘基座和盖采用热固性塑料压制。操作机构为四连杆式。脱扣器分复式（装有过载保护及短路保护二种）、电磁式（装有短路保护）及热脱扣器式（装有过载保护）。接线方式分板前、板后两种。 绝缘基座和盖采用热固性塑料压制。操作机构为四连杆式。脱扣器分复式（装有过载保护及短路保护二种）、电磁式（装有短路保护）及热脱扣器式（装有过载保护）。接线方式分板前、板后两种。 绝缘基座和盖采用热固性塑料压制。操作机构为四连杆式。脱扣器分复式（装有过载保护及短路保护二种）、电磁式（装有短路保护）及热脱扣器式（装有过载保护）。接线方式分板前、板后两种。 绝缘基座和盖采用热固性塑料压制。操作机构为四连杆式。脱扣器分复式（装有过载保护及短路保护二种）、电磁式（装有短路保护）及热脱扣器式（装有过载保护）。接线方式分板前、板后两种。 四、主要技术参数 1.主要技术参数 2.长延时脱扣器动作特性 型号 DZ10-100 DZ10-250 DZ10-600 额定工作电压Ue(V) AC 380, DC 220 约定发热电流Ith(A) 100 250 600 极数(P) 2,3 脱扣器额定电流Ir(A) 15 20 25,30 40,50 60,80 100 100 120 140 , 150,170 …

1.DZ20断路器适用范围 DZ20系列塑料外壳式断路器，额定绝缘电压为660V，交流50Hz，额定工作电压380V及以下，额定电流从16A至1250A。一般作为配电用，其中Y、J、G型的额定电流225A及以下和壳架为400Y型的断路器亦可作为保护电动机用。在正常情况下，DZ20系列断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。 四极断路器主要用于交流50Hz、额定电压380V及以下，额定电流16A至630A三相四线制的系统中，它能保证用户和电源完全断开，确保安全，从而解决三极断路器不可克服的中性极电流不为零的弊端。配电用断路器，在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路保护。 保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和运转中分断以及作为电动机的过载短路保护。 DZ20塑料外壳式断路器中，壳架等级额定电流从100A～630A的三极产品还带有透明盖，客户可随时观察产品内部运行情况。 DZ20塑料外壳式断路器符合GB 14048.2。

(CM1)系列塑料外壳式断路器(以下简称断路器)，是采用国际先进设计、制造技术研制、开发的新型断路器之一，按照其额定极限短路分断能力(Icu)的高低，分为C型(基本型)、L型(标准型)、M型(较高分断型)、H型(高分断型)四类。该产品具有体积小、分断电流高、飞弧短、抗振动的特点，是陆地及船舶使用的理想产品。其额定绝缘电压800V(CM1-63为500V)，适用于交流50Hz，额定工作电压 500V(CM1-63为400V)及以下的电路中作不频繁转换和电动机不频繁起动之用。断路器具有过载、短路和欠电压保护装置，能保护线路及电源设备不受损坏。本断路器可垂直安装(即竖装)，亦可水平安装(即横装)。本产品符合IEC947-2、GB14048.2标准。

、按安装方式分为：垂直安装、横装； 2、按断路器的用途分：配电保护型、电动机保护型； 3、按接线方式分：板前接线、板后接线、插入式接线； 4、按操作方式分：手柄直接操作、外部转动手柄操作、电动操作； 5、按脱扣器型式分：仅有瞬时动作脱扣器（电磁脱扣器）、热动+电磁脱扣器（复式）、电子脱扣器； 6、按极数分：二极、三极、四极； 四极断路器中，中性极（N极）的型式有四种： A型：N极不安装过电流脱扣器，且N极始终接通不与其他三极一起合分； B型：N极不安装过电流脱扣器，且N极与其他三极一起合分； C型：N极安装过电流脱扣器，且N极与其他三极一起合分； D型：N极安装过电流脱扣器，且N极始终接通，不与其他三极一起合分； 三、断路器的脱扣特性 　　断路器热动型脱扣器具有反时限特性；电磁脱扣器为瞬时动作（配电用）有（保护电机用）详见表二和表三。 脱扣器额定电流（A） 热动型脱扣器（环境温度＋40℃） 电磁脱扣器动作电流（A） 1.05In In≤63 ≥1 ＜1 10In±20％ 63＜In≤100 ≥2 ＜2 10In±20％ 100＜In≤630 ≥2 ＜2 5～10In±20％ 脱扣器额定 电流（A） 热动型脱扣器（环境温度陆用+40℃） 电磁脱扣器 动作电流（A） 1.0In（冷态） 不动作时间 1.20In（热态） 动作时间 1.50In（热态） 动作时间 7.20In（冷态） 动作时间 ≥2 ＜2 ≤4min 2s＜Tp≤10s 12In±20％ 注：配电用断路器无代号：保护动机用断路器以…

JZC4系列接触器式继电器是参照国外同类产品开发制造的新型接触器式断路器，其工艺先进、性能优良、寿命长、耗电小，可与TE公司CA2-DN1等产品互换使用。本产品适用于交流50Hz或60HZ，交流电压至380伏，及直流电压至220伏的控制电路中，用来控制各种电磁线圈，以使信号放大或将信号同时传递给有关控制元件。本产品符合GB14048.5国家标准。 结构特点 本产品由CJX2-09/12接触器派生而来，其外形及安装尺寸与CJX2-09/12完全一致。 本产品为防护式，具有双断点触头。 本产品若加装F4（TE型号LA1-D）可另增加二至四对触头，常开及常闭触头数量可有多种组合。 本产品上方若加装延时头（TE型号LA2/3-D）可组成延时继电器。 本产品采用积木式组合结构，拆装极为方便，接线端子有防护罩，可防止意外触电，更为安全、可靠。 本产品除用螺钉紧固外，更适于安装在35mm国际标准卡轨上。 型号含义 JZ C 4- □ □/ □ 继电器 接触器式 设计序号 常开触头数 常闭触头数 线圈规格代号 线圈规格代号 电源频率 额定控制电源电压Us (V) 　 24 48 110 220 380 50Hz B E F M Q 60Hz B7 E7 F M Q7 主要技术数据 型号 JZC4 额定绝缘电压 V 660 约定发热电流 A 10 额定控制容量 AC-15 300VA DC-13 33W 可接通最小负载 6V/10mA以上 机械电寿命 次 10,000,000 电寿命 次 1000,000 最高操作频率 次/小时 3600 …

一、适用范围 适用于交流50Hz-60Hz，电压至660V，额定电流0.1至63A的电路中。作为电动机的过载、短路保护之用。并可在AC-3负载下，作为起动和分断电动机的全压起动，也可在配电网络中作线路和电源设备的过载和短路保护之用。 本产品为引进德国西门子公司技术制造的产品，性能等同3VE系列。 二、型号及其含义 （国外型号） 　 三、主要技术参数 3.1类型代号（见表1） 　 表1 DZ108代号 代表的使用类型 DZ108代号 代表的使用类型 3VE代号 代表的使用类别 0 配电保护型断路器 2 无过载脱扣器的起动器 E 电动机保护型 1 电动机保护型断路器 3 无短路保护的起动器 L 配电保护型 3.2规格代号（见表2） 　 表2 DZ108 代号 代表的断路器壳架等级额定电流Inm 3VE代号 20 20A 1 32 32A 3 63 63A 4 3.3辅助触头种类代号（见表3） 表3 DZ108代号 代表辅助触头的种类 3VEI代号 0 无 005 1 一常开和一常闭 015 2 二常开 025 3 二常闭 035 4 二常开二常闭 - 四、结构特征 DZ108-20型断路器带有辅助触头、DZ108-32、DZ108-63型断路器可配装辅助触头附件。 断路器具有双金属片式反时限延时脱扣器和电磁式瞬时脱扣。过载脱扣器具有温度补偿装置。 操作方式有按钮操作、旋钮操作及手柄操作，为板前接线、板前安装装式。DZ108-20、32型断路器具有安装卡板，可直接嵌装在35mm宽的标准导轨上。 脱扣机…

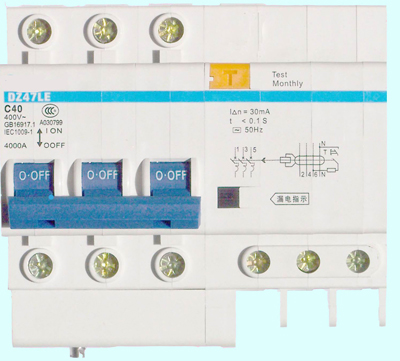

DZ47LE系列漏电断路器适用于交流50Hz，额定电压为230V/400V，额定电流至63A的线路中做漏电保护之用。当有人触电或电路漏电流超过规定值时，漏电断路器能在0.1s内自动切断电源，保障人身安全和防止设备因发生泄漏电流造成的事故。 漏电断路器具有过载和短路保护功能，可用来保护线路的过载和短路，亦可在正常情况下作线路的不频繁转换之用。 本产品符合GB16917.1标准。 介绍一些常见的DZ47le漏电断路器型号： DZ47le-32 DZ47le-32/1P DZ47LE-32/2P DZ47LE-32/3P DZ47LE-32/3P+N DZ47LE-32/4P 空气开关 DZ47LE-32（1-6A） DZ47le-32/1p（10-32A） DZ47le-32/C10 DZ47LE-32/C16 DZ47le-32/C20 DZ47LE-32/C32 DZ47le-63 DZ47le-63/1P DZ47LE-63/2P DZ47LE-63/3P DZ47LE-63/3P+N DZ47LE-63/4P 空气开关DZ47LE-63（1-6A） DZ47le-63（10-32A） DZ47LE-63(32-63A) DZ47le-63/C10 DZ47LE-63/C16 DZ47le-63/C20 DZ47LE-63/C32 DZ47LE-63/C50 DZ47LE-63/C63

DZ47-63高分断微型断路器(空气开关)适用于保护线路的短路和过载，适用于照明配电系统或电动机的配电系统，外型美观小巧、重量轻、性能优良可靠分断能力较高，脱扣迅速，导轨安装，壳体和部件采用高阻燃及耐冲击塑料，使用寿命长，主要用于交流50Hz，额定电压至400V，额定电流至63A线路的过载、短路保护，同时也可以在正常情况下不频繁地通断电器装置和照明线路。 本产品符合GB10963.1标准。 三：DZ47-63小型断路器主要参数及技术性能 按额定电流In分：1、2、3、4、5、6、10、15、16、20、25、32、40、50、60A。 按极数分： a.单极 1P b.二极 2P c.三极 3P d.四极 4P 按断路器瞬时脱扣器的型式分： a.C型(5In ~10In)； b.D型(10In ~16In)。 技术参数： 额定运行短路分断能力(见表1、表2)；； 机械电气寿命。 a.电气寿命：不低于4000次； b.机械寿命：不低于10000次。 常见的型号有： 空气开关 C型多用于照明保护，D型多用于电机保护 DZ47-63/C5/5A DZ47-63/C6/6A DZ47-63/C10/10A DZ47-63/C15/15A DZ47-63/C16/16A DZ47-63/C20/20A DZ47-63/C25/25A DZ47-63/C32/32A DZ47-63/C40/40A DZ47-63/C50/50A DZ47-63/C60/60A DZ47-63/D5 DZ47-63/D6 DZ47-63/D10 DZ47-63/D15 DZ47-63/D16 DZ47-63/D20 DZ47-63/D25 DZ47-63/D32 DZ47-63/D40 DZ47-63/D50 DZ47-63/D60 空气开关DZ47-63/4P/C50 DZ47-63/4P/C63

一、适用范围 JR29（T）系列热继电器主要适用于交流50Hz（60Hz），额定电压至660V，额定电流至500A的电力线路中，用为三相感应电动机的过载与断相保护。一般与B系列交流接触器配合组成电磁起动器。 二、主要技术参数 1、热继电器的动作特性和温度补偿性能 各相负载平衡 序号 额定电流倍数 动作时间 起始状态 周围空气温度℃ 1 1.05 2h不动作 冷态 +20 ±5 2 1.2 63A 63A 4s 有断相保护 负载不平衡 5 任意二相1.0第三相0.9 2h不动作 冷态 6 任意二相1.15第三相0 <2h 热态（接序5试验后） 温度补偿 9 1.0 2h不动作 冷态 +40 ±2 10 1.20 <2h 热态（接序9试验后） 11 1.05 2h不动作 冷态 -5 ±2 12 1.30 <2h 热态（接序11试验后） 　 型号 JR29（T）-16 JR29（T）-25 JR29（T）-45 JR29（T）-85 JR29（T）-105 JR29（T）-170 JR29（T）-250 JR29（T）-370 额定电流A 16 25 45 85 105 170 250 370 热元件整定电流范围A 0.11-17.6 0.17-32 0.28-48 6.0-100 27-115 90-200 100-400 100-500 操作频率（次/h） 　 　 　 　 　 　 15 电寿命（千次） 　 　 　 　 　 　 5 复位方式 手动 手动和自动 手动和自动 手动和自动 手动和自动 辅助 触头 额定工作 电流A 一开一闭： 220V：3 380V：2 500V：1 一开一闭： 220V：3、1.7 380V：2、1.3 50…
