CBHJ系列防爆活接头 适用环 型号含义 1区、2区危险场所。 IIA、IIB、IIC类爆炸性气体环境。 产品特点 优质碳素钢制成，表面镀锌或采用不锈钢， 螺纹规格可特制，如NPT螺纹，公制螺纹等。 注：标注螺纹规格时应注明内外螺纹，如CBHJ-G3/4"（内)/G1"(外)意义为一端为外螺纹G1"。 符合GB3836-2000，IEC60079标准要求。 主要技术参数 公称直径 尺寸 防护等级 防爆标志 防腐等级 电缆外径 （φ，mm) D L G1/2" 41 62 IP55 Exd II WF1 6.5-10 G3/4" 48 64 10-14 G1" 57 65 12-17 G1 1 /4" 69 70 15-23 G1 1 /2" 72 80 18-26 G2" 87 80 26-34 G2 1 /2" 95 105 30-43 G3" 115 115 38-51 外形及安装举例

CBGJ系列防爆管接头 适用环 型号含义 1区、2区危险场所。 IIA、IIB、IIC类爆炸性气体环境。 产品特点 优质碳素钢制成。 防爆标志：Exd II。 螺纹规格可根据用户要求特制。 符合GB3836-2000，IEC60079标准要求。 主要技术参数 公称直径 尺寸 防护等级 防爆标志 防腐等级 电缆外径 （φ，mm) D L G1/2" 41 62 IP55 Exd II WF1 6.5-10 G3/4" 48 64 10-14 G1" 57 65 12-17 G1 1 /4" 69 70 15-23 G1 1 /2" 72 80 18-26 G2" 87 80 26-34 G2 1 /2" 95 105 30-43 G3" 115 115 38-51 外形及安装举例 A B D L G 30 27 25 40 1/2" 36 32 31 40 3/4" 42 38 37 48 1" 52 47 46 48 11/4" 60 55 54 48 11/2" 70 66 65 54 2" 88 83 82 54 21/2" 100 95 94 60 3" 127 122 121 60 4" A B C D L G 30 27 25 13 40 1/2" 36 32 31 18 40 3/4" 42 38 37 25 48 1" 52 47 46 32 48 11/4" 60 55 54 38 48 11/2" 70 66 65 50 54 2" 88 83 82 65 54 21/2" 100 95 94 75 60 3" 127 122 121 100 60 4" A B D L G 25 22 13 40 1/2" 30 27 18 40 3/4" 40 35 24 48 1" 50 45 32 48 11/4" 58 52 38 48 11/2" 67 62 50 54 2" 85 80 65 54 21/2" 98 93 75 60 3" 125 120 100 60 4"

CBZK系列防爆转换开关 型号含义 适用范围 1区、2区危险场所。 ⅡA、ⅡB、IIC类爆炸性气体环境。 注：要求IIC类时注明. 产品特点 铸铝合金外壳,表面喷塑. 内装转换开关,用于电流60A以下的电气线路中,作为电源引入开关,并可控制电动机起动、变速、停止、换向等. 钢管或电缆布线均可. 符合GB3836-2000,IEC60079标准要求. 主要技术参数 产品型号 额定电压（V） 额定电流（A） 防爆标志 电缆外径（φ,mm) CBZK-10/□ 220/380 10 Exed II BT6 * Exed II CT6 10-14 18-22 CBZK-25/□ 25 CBZK-65/□ 60 外形及安装举例 产品型号 A B C D CBZK-10/3 136 200 120 105 CBZK-25/3 165 240 145 130 CBZK-60/3 215 350 197 175 ?

CBXK系列防爆控制箱（IIB IIC） 主要技术参数

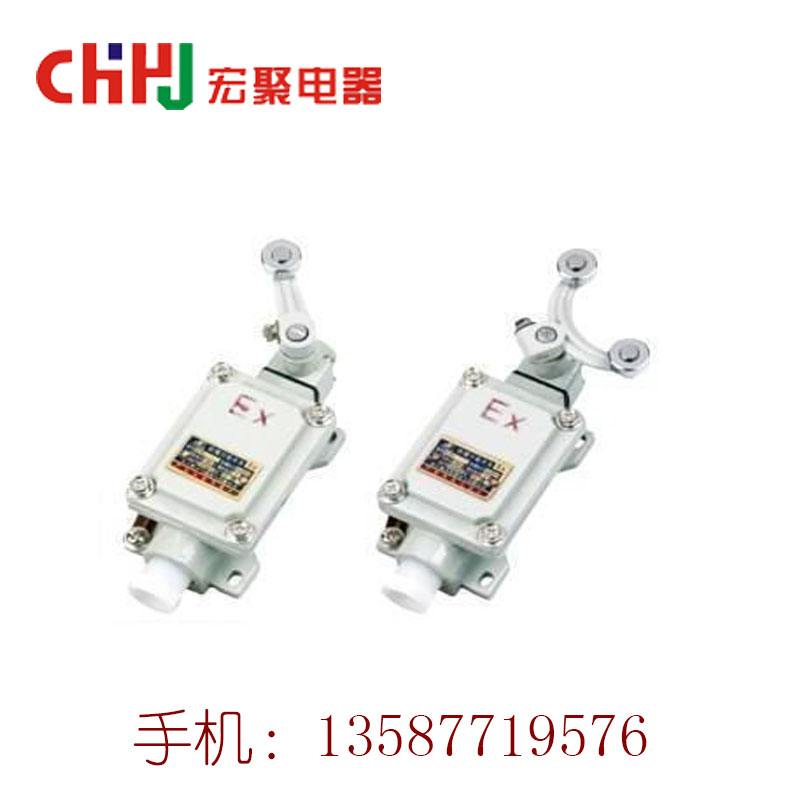

CBXK-6系列防爆行程开关 型号含义 适用范围 1区、2区危险场所。 ⅡA、ⅡB类爆炸性气体环境。 产品特点 铸铝合金外壳,表面喷塑。 内装LX19行程开关。 钢管布线均可。 符合GB3836-2000，IEC60079标准要求 主要技术参数 额定电压（V） 额定电流（A） 触头数量 （对） 防爆标志 进线口螺纹（G") 电缆外径 （φ,mm) 质量（Kg) 380 6 一常开一常闭 Exde II BT6 1/2 10-14 0.7 外形及安装举例

CBR系列防爆挠性连接管 适用环 型号含义 1区、2区危险场所。 IIA、IIB、IIC类爆炸性气体环境。 产品特点 具有耐燃、耐腐蚀、耐水、耐老化、挠性良好、结构牢固、工作可靠等优点。 挠性管长度，螺纹尺寸可根据用户需要特殊加工，如NPT螺纹，公制螺纹等。 注：标注螺纹规格时应注明内外螺纹。 如：CBR-700XG3/4"(内)/G1"(外)意义 为长度为700，一端为内螺纹G3/4"， 一端为外螺纹G1"的橡胶护套挠性连接管。 符合GB3836-2000，IEC60079标准要求。 进线示意图 主要技术参数 型号 管通径（DN） 接头管螺纹（G"） 长度（mm） 最小弯曲半径（mm） 防爆标志 CBR-700×G1/2" 15 1/2 700 80 ExdII CBR-1000×G1/2" 15 1/2 1000 80 CBR-700×G3/4" 20 3/4 700 110 CBR-1000×G3/4" 20 3/4 1000 100 CBR-700×G1" 25 1 700 145 CBR-1000×G1" 25 1 1000 145 CBR-700×G 11 /4" 32 11 /4 700 180 CBR-1000×G1 1 /4" 32 11 /4 1000 180 CBR-700×G1 1 /2" 40 1 1 /2 700 210 CBR-1000×G1 1 /2" 40 1 1 /2 1000 210 CBR-700×G2" 50 2 700 250 CBR-1000×G2" 50 2 1000 250 CBR-700×G2 1 /2" 70 2 1 /2 700 350 CBR-1000×G2 1 /2" 70 2 1 /2 1000 350 CBR-700×G3" 80 3 700 400 CBR-1000×G3" 80 3 1000 400 CBR-700×G4" 100 4 700 500 CBR-1000×G4" 100 4 1000 500

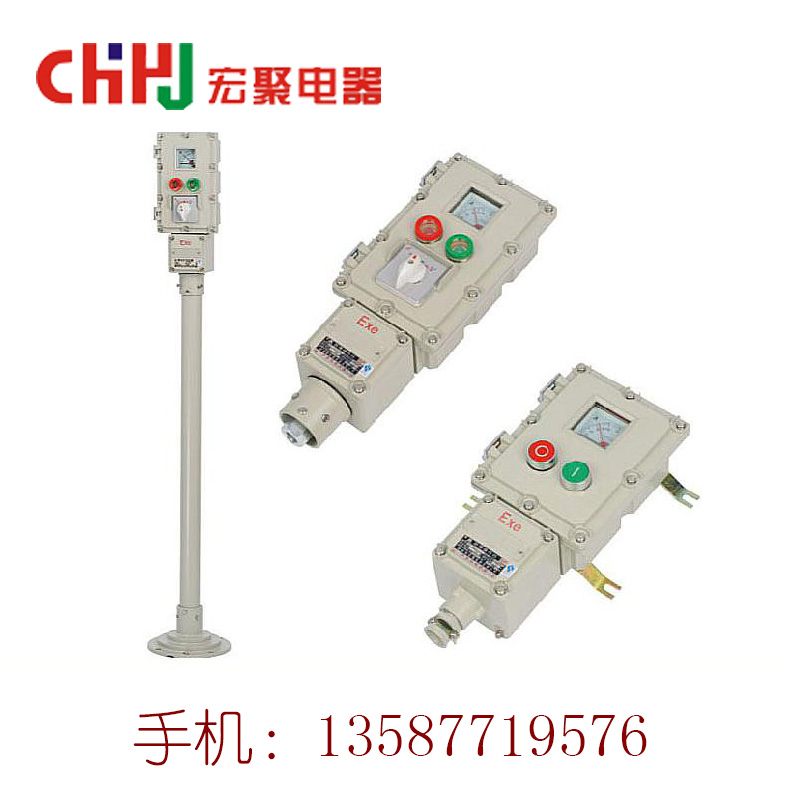

CBC51系列防爆操作柱 适用范围 总单元含义 1区、2区危险场所。 ⅡA、ⅡB、IIC类爆炸性气体环境。 注：要求IIC类时注明. 型号含义 第一单元含义 第二单元含义 第三单元含义 第四单元含义 产品特点 铸铝合金外壳,表面喷塑. 内装万能转换开关、按钮、电流表、（可按用户要求装其他仪表）、指示灯 可根据要求特制 电流表量程由用户指定. . 钢管或电缆布线均可. 产品出厂铭牌上只体现总单元内容，各分单元代号为订货参考. 符合GB3836-2000,IEC60079标准要求. 主要技术参数 使用类别 额定电压（V） 额定电流（A） 防爆标志 防护等级 防腐等级 进线口螺纹 电缆外径（φ,mm) AC-3 AC-4 220/380 10 Exed II BT6 IP54 WF1 1 12-17 订货举例 1、一表一开关立式，开关代号为K，表量程为200/5应该 标注为： CBC51-B1K1L B1-1(200/5) K1-1A 2、两钮一表两灯挂式，表量程为100/5应该，指示灯为220V红绿各一个，2个按钮规格均为一常开一常闭标注为： CBC51-A2B1D2G A2-2I B1-1(100/5) D2-1Rd/1Gd 指示灯代号 代号 a b c d e 电压（V） 12 24 36 220 380 代号 R G Y W 颜色 红色 绿色 黄色 白色 按钮代号 代号 Ⅰ Ⅱ Ⅲ 按钮触头型式 一常开一常闭 二常开 三常闭 开关代号 外形及安装举例

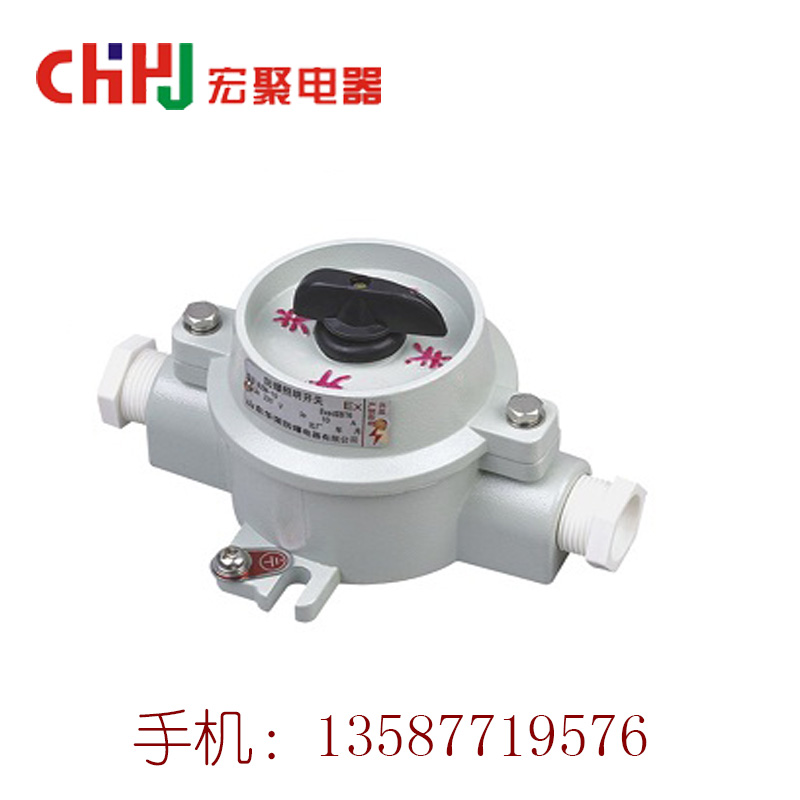

CBZM-10系列防爆照明开关 适用环境及用途 1区、2区危险场所。 ⅡA、ⅡB类爆炸性气体环境。 产品特点 铸铝合金外壳，表面喷塑 增安型外壳,内部元件采用隔爆型开关 产品具有防水,防尘等特点. 钢管或电缆布线。 符合GB3836-2000.IEC60079标准要求 型号含义 主要技术参数 额定电压（V） 额定电流（A） 防护等级 防爆标志 进线口螺纹（G") 电缆外径（φ,mm) 质量（Kg) 220 10 IP55 Exed II BT6 3/4 10-14 0.8 外形及安装举例

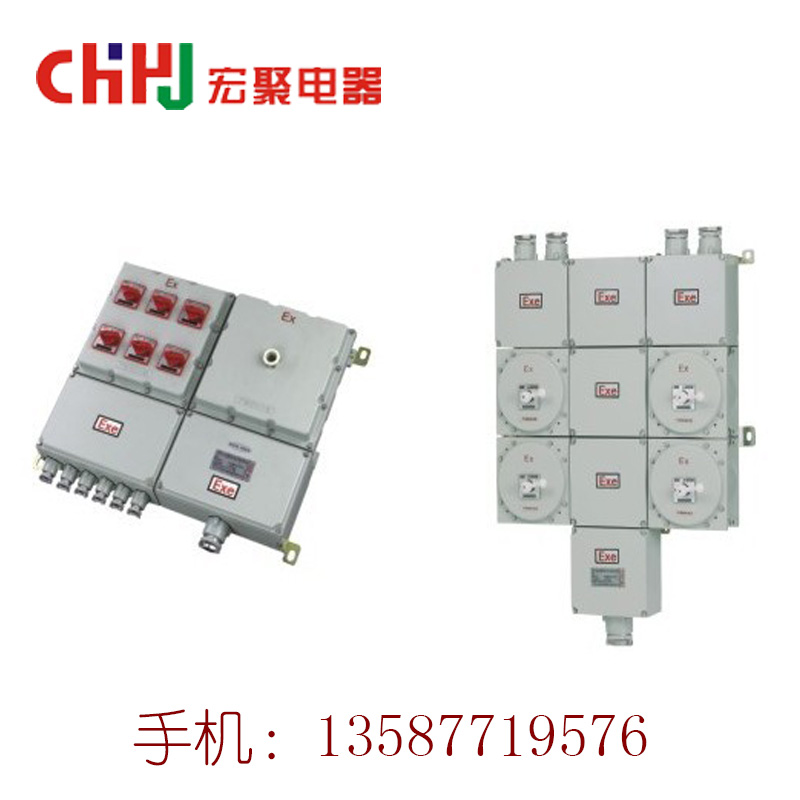

CBP54系列防爆动力配电箱 适用环 订货须知 1区、2区危险场所。 ⅡA、ⅡB IIC类爆炸性气体环境。 注：要求IIC类时注明. 订货时请将支路数及各支路对应的电流,进出线口数量及相应的方向,规格要求明确,如有总开关并注明总开关的电流大小或提供图纸 产品特点 适合于控制多台电动机,还可以照明或仪表配出电源. 铸铝合金或钢板焊接外壳,表面喷塑. 内装元件可根据用户要求选配. 可在箱面或远控操作,也可两地操作. 具有过载,短路,失压保护. 钢管或电缆布线均可. 符合GB3836-2000,IEC60079标准要求. 型号含义 主要技术参数 回路数 额定电压（V） 总开关电流（A） 支路电流（A） 防爆标志 防护等级 防腐等级 2、3、4、6、8 380 ≤400 ≤160 Exde II BT6 * Exde II CT6 IP54 * IP55 WF1 产品结构 规格 内装元件 结构类型 备注 支路电流小于63A 小型断路器交流接触器，万能转换开关，热继电器。 采用模块式结构，实现多回路自由组合。 进线线口数量及规格根据用户要求制定 支路电流大于63A 塑壳断路器,交流接触器,万能转 换开关,热继电器. 采用大壳体组合 外形及安装尺寸

CBJX系列防爆接线箱 适用环境 型号含义 1区、2区危险场所。 IIA、IIB、IIC类爆炸性气体环境。 注：如要求IIC或增安型请注明。 产品特点 铸铝合金外壳,表面喷塑。 压铸成形，外形美观。 结合面采用曲路密封结构，具有较强的防水、防尘性能。 接线端子采用增安型专用端子，接线方便，牢固可靠，并且电流大小有多种规格可供用户任意选配。 进线口方向变化多端，可根据用户要求任意选配进线口并可根据用户要求直接配装配CBMJ系列的电缆 密封接头(注：用户在订货时须注明。) 符合GB3836-2000，IEC60079标准要求。 进线示意图 主要技术参数 额定电压（V） 额定电流（A） 防爆标志 防护等级 380 20 Exe II T6 *Exd II BT6 *Exd II CT6 IP54 外形尺寸 型号 A B C D E CBJX-20/4 190 77 160 90 76 CBJX-20/8 240 135 195 120 37 CBJX-20/16 270 165 250 175 90 CBJX-20/24 320 197 300 225 103 CBJX-20/36 360 237 330 240 105 CBJX-330X250 330 / 250 / 170 CBJX-300X400 400 / 300 / 190 CBJX-400X500 500 / 400 / 200 CBJX-500X600 600 / 500 / 200 CBJX-190X190(e) 295 165 270 230 120 CBJX-300X300(e) 400 252.5 400 360 165 CBJX-300X300(IIC) 400 252.5 400 360 165 注:图中打"/"的产品按通头布置后再定尺寸

CBG系列防爆隔离密封盒 适用环 型号含义 1区、2区危险场所。 IIA、IIB、IIC类爆炸性气体环境。 注：如要求IIC或增安型请注明。 产品特点 防爆标志:Exd II. 防护等级:IP55. 铸铝合金外壳,表面喷塑。 采用管螺纹联接。 密封性、防爆性能均极好。 符合GB3836-2000，IEC60079。标准要求。 主要技术参数

BX(M/D)61防爆(照明/动力)配电箱(ⅡB) 适用范围： 1. 爆炸性气体环境危险场所：1区、2区； 2. 可燃性气体、蒸气级别：ⅡA、ⅡB； 3. 温度组别：T1~T4； 4. 户内、户外(IP54)。 1. For the dangerous sites with explosive air mixture: 1 division, 2 division; 2. Flammable gas, steam class: ⅡA、ⅡB; 3. Temperatures classification: T1~T4; 4. Indoor and outdoor (IP54). BX(M/D)61防爆(照明/动力)配电箱(ⅡB) 适用范围： 1. 爆炸性气体环境危险场所：1区、2区； 2. 可燃性气体、蒸气级别：ⅡA、ⅡB； 3. 温度组别：T1~T4； 4. 户内、户外(IP54)。 1. For the dangerous sites with explosive air mixture: 1 division, 2 division; 2. Flammable gas, steam class: ⅡA、ⅡB; 3. Temperatures classification: T1~T4; 4. Indoor and outdoor (IP54).

数量：80台 期望价格：1080元 地址：浙江省乐清市乐成镇梅湾工业区 联系人：谭玲 电话：0577-62507242 手机：3587719576

CBMJ系列防爆电缆夹紧密封接头 适用环境及用途 1区、2区危险场所。 IIA、IIB、IIC类爆炸性气体环境。 产品特点 采用黄铜或不锈钢制成，如要求不锈钢请注明。 电缆采用填料密封。 防护性能良好。 具有使用，安装方便，结构安全可靠，防爆性能优越等特点。 符合GB3836-2000，IEC60079标准要求。 型号含义 主要技术参数 I型 I型：采用工程塑料制成，具有较强的防腐和防水性能，适用于增安型外壳中作引入装置用。 型号 电缆外径 螺纹长度 L(mm) 防爆标志 防护等级 CBMJ-I PG9 5-8 8 55 Exd II IP66 CBMJ-I PG11 5-10 8 55 CBMJ-I PG13.5 6-12 9 67 CBMJ-I PG16 10-14 10 67 CBMJ-I PG21 13-18 11 72 CBMJ-I PG29 18-25 11 72 CBMJ-I PG36 22-32 13 77 CBMJ-I PG42 30-38 13 77 CBMJ-I PG48 34-44 13 89 Ⅱ型 Ⅱ型：采用优质钢或者不锈钢制作，采用机械式电缆夹紧装置。 型号 电缆外径 L(mm) 防爆标志 防护等级 CBMJ-II G1/2" 7-9 55 Exd II IP66 CBMJ-II G3/4" 8-14 55 CBMJ-II G1" 12-17 67 CBMJ-II G1 1 /4" 13-23 72 CBMJ-II G1 1 /2" 17-26 77 CBMJ-II G2" 25-35 89 Ⅲ型 Ⅲ型：采用优质钢或者不锈钢制作，采用机械式电缆夹紧装置。 型号 电缆外径 L(mm) 防爆标志 防护等级 CBMJ-III G1/2" 7-9 86 Exd II IP65 CBMJ-III G3/4" 8-14 87 CBMJ-III G1" 12-17 111 CBMJ-III G1 1 /4" 13-23 130 CBMJ-III G1 1 /2" 17-26 130 CBMJ-III G2" 25-35 142 CBMJ-III G2 1 /2" 29-38 142 CBMJ-III G3" 33-51 158 Ⅳ型 Ⅳ型：采用优质钢或者不锈钢制作，采用机械式电缆夹紧装置。 型号 电缆外径 L(mm) 防爆标志 防护等级 CBMJ-Ⅳ G1/2" 7-9 55 Exd II IP65 CBMJ-Ⅳ G3/4" 8-14 55 CBMJ-Ⅳ G1" 12-17 67 CBMJ-Ⅳ G1 1 /4" 13-23 67 CBMJ-Ⅳ G1 1 /2" 17-26 72 CBMJ-Ⅳ G2" 25-35 72 CBMJ-Ⅳ G2 1 /2" 29-38 77 CBMJ-Ⅳ G3" 33-51 89

CBCH系列防爆穿线盒 适用环境 型号含义 1区、2区危险场所。 IIA、IIB、IIC类爆炸性气体环境。 产品特点 外壳采用铸铝合金或铸铁，表面喷塑，可供用户自由选择 结构形式多样、便于安装。 防爆标志：Exe II。 防护等级：IP55。 符合GB3836-2000，IEC60079标准要求。 主要技术参数/外形及安装举例

防爆填料函适用范围： 1、爆炸性气体混合物危险场所：1区、2区 2、爆炸性气体混合物： ⅡA、ⅡB、ⅡC 3、温度组别: T1-T6 4、海拔高度不超过2000米 5、25℃时，相对湿度95％以下 6、工作环境温度-20℃～+40℃之间 防爆填料函产品特点： 采用黄铜或不锈钢制成，如要求不锈钢请注明。 电缆采用填料密封。 防护性能良好。 具有使用，安装方便，结构安全可靠，防爆性能优越等特点。 符合GB3836-2000，IEC60079标准要求。 防爆填料函技术参数： 型号 电缆外径 L(mm) 防爆标志 防爆等级 BTL-G1/2' 3-8 72 Exd IIBT4 IP66 BTL-G3/4' 10-14 74 Exd IIBT4 IP66 BTL-G1' 11-19 84 Exd IIBT4 IP66 BTL-G11/4' 17-26 88 Exd IIBT4 IP66 BTL-G11/2' 22-32 93 Exd IIBT4 IP66 BTL-G2' 29-44 95 Exd IIBT4 IP66 BTL-G21/2' 40-56 103 Exd IIBT4 IP66 BTL-G3' 52-68 126 Exd IIBT4 IP66
