OBO SD 类型通信网络防雷器功能&应用
        OBO SD 类型保护装置具有SUB-D和Centronics接口，能够对数据线进行可靠的过电压保护。其适用范围为：RS232（V.24），RS422(V.11)，10 BASE 5以太网以及其他局域网/广域网形式。

OBO SD 类型通信网络防雷器特性
1、当过电压发生时，非常快地吸收能量；
2、坚固可靠；
3、极低的串联电阻和电容，保证数据传输通畅。

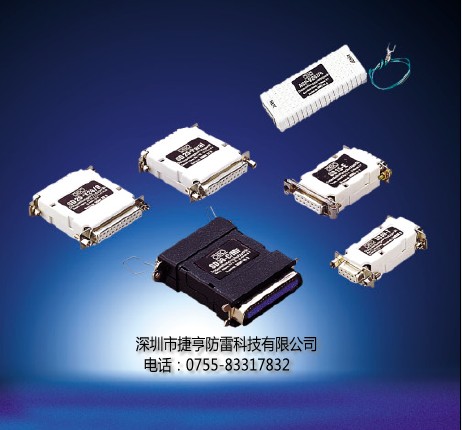

OBO SD 类型保护装置具有SUB-D和Centronics接口。可与多芯屏蔽电缆共同定货

OBO SD 类型通信网络防雷器技术参数


型号/
保护分区 接口/
线缆类型 通流容量（线-地/线-线） 额定电压V 动作电压V 残压(在额定通流下)
V 10MHz下的插入损耗dB 最大传输频率Hz 串联电阻Ohm 依据IEC529之保护等级
基本保护(LPZ0-1)10/350 综合保护(LPZ1-2)8/20 精细保护(LPZ2-3)8/20
SD9,15,25-V11
LPZ 2-3 D-Sub --
-- --
-- 750A
750A 5 6 10M -- IP20
SD9,15,25-V24
LPZ 2-3 D-Sub -- -- 340A
340A 12 17 10M -- IP20
SD-15-E
LPZ 2-3 D-Sub
Pin 1-15 --
-- --
-- 750KA
340KA 5
12 6.5
16 <40
<60 0.5 100K -- IP20




安装规范
        OBO SD 类型保护装置装于引入数据线和I/O借口之间。接地线接至被保护设备的接地的机壳。为获得有效的保护，数据线的两端都应被保护。
