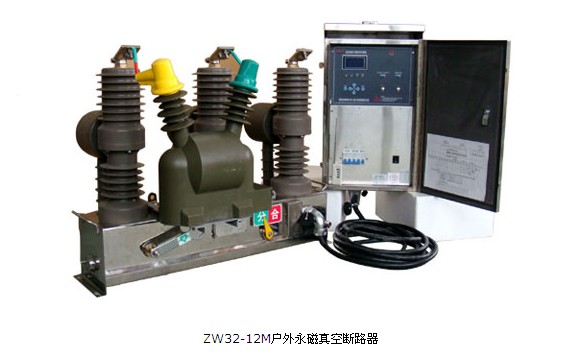

10KV永磁真空断路器ZW32-12M/630-20
ZW32-12M/630-20户外永磁真空断路器，ZW32-12M/630-12.5柱上高压永磁断路器报价，新疆ZW32系列永磁真空断路器价格，ZW32永磁真空开关生产厂家，户外ZW3212G/630永磁真空开关生专业生产厂家，ZW32永磁断路器
5.1概述
户外真空永磁断路器主要由集成固封极柱、电流互感器、永磁操动机构组成。断路器为小型化设计，永磁操动机构通过箱体固定。该结构简洁明快，设计精度高，安装极为方便，且现场安装时无需调整即可满足真空灭弧室开距和超程要求。外壳采用不锈钢箱体或经达克罗防锈处理的钢板箱体，美观大方。同时配有手动分闸装置，隔离开关和电流互感器可供用户选择，充分满足用户的不同需要。户外真空永磁断路器采用先进的永磁操动机构。此机构利用一种稳态的磁路系统，使用激磁线圈驱动铁芯到相应的极限位置，并利用高性能永磁体所提供的磁场能量，使之保持在极限位置。激发其中一个激磁线圈使之产生大于剩余保持力的驱动力，即可使永磁机构的动铁芯动作。永磁操动机构省去了传统机构易损的储能、锁扣等机械装置，简化了结构，其零件数量较传统机构减少了70%以上，不仅简化了装配，而且大大提高了机构的可靠性和寿命，同时由于采用了电容作为操作电源，避免了辅助电源波动对机构动作特性的影响，性能优越的操动机构可长期频繁操作，机构本身寿命可长达10万次，并真正做到永久性免维护。 断路器开关位置的检测采用了电子器件而没有物理接触，可靠性高…
