    DIALux 软件在照明优化中的应用及其精度验证(第1页)
    来源:黑龙江电力 作者:湖北省电力勘测设计谢敬,康毅 浏览:14503人次 发布:2015-05-08
    注:其他网站转载须注明出处,转载而不注明出处者,一经查实,将追究其法律责任
    以某火力发电厂主控室为例,介绍了运用DIALux 软件建立三维仿真模型,进行多种照明方案仿真分析,优化照明设计的方法,并且通过比较实测值与仿真值的方法对软件的计算精度进行了验证。研究结果表明: DIALux 软件简单易用,建模符合真实场景……

      火力发电厂与变电站作为电网的重要组成部分,关系到国民生产,意义重大,而火力发电厂和变电站的建筑种类复杂,对照明要求较高,所以准确、规范、科学地对其进行照明设计显得尤为重要[1 - 2]。

    中国照明网技术论文·LED照明

      在以往的照明设计中,灯具的布置方案主要依赖于设计人员的个人设计经验和粗略的手工计算,由于个人经验差异较大,粗略的手工计算仅仅能够估算房间的平均照度,对房间特定点的照度或形状不规则房间的照度很难估计; 此外,手工估算没有考虑到房间内设备布置位置的特殊性,对统一眩光值、显色系数、色温、照明均匀度等指标也难以反映[3 - 6]。由此可见,传统的照明设计流程已经越来越难以满足日益增高的照明需求。

    中国照明网技术论文·LED照明

      随着计算机技术的发展与应用,各类照明软件的出现使软件计算照度成为现实,因此采用这些软件,设计人员能够根据照度计算结果,方便地修改照明方案。2007 年7 月,国家正式发布新版《DL /T5390 - 2007 火力发电厂和变电站照明设计技术规定》[7],对火力发电厂和变电站的照明功率密度值等其他参数有了明确的要求。所以为了更方便、更有效地进行照明设计,利用照明软件进行辅助设计的方法已经越来越多地被设计人员运用。本文结合实例,运用DIALux 软件建立了三维仿真模型,分析了多种照明方案,优化了照明设计方法,通过比较实测值与仿真值的方法验证了软件的计算精度。

    中国照明网技术论文·LED照明

      1 DIALux 软件简介

    中国照明网技术论文·LED照明

      DIALux 是由德国DIAL GmbH 公司所开发的一款专业用于照明分析计算的辅助设计软件,已在全球范围内获得了广泛的认可与应用。该软件功能强大,可以进行室内、室外、道路照明等各种场合和类型的照明设计,用户可免费从DIALux 的官方网站下载到该软件的最新简体中文版。DIALux 拥有简单便捷的工作界面,支持鼠标拖拽,易于入门并迅速应用于设计实践。软件支持与AutoCAD、Microstation 的交互,可通过载入DWG 或DXF 文件导入房间尺寸信息,避免了手工输入的繁琐和误差。

    中国照明网技术论文·LED照明

      国内外主流灯具厂家基本都与DIALux 合作发布了灯具库插件,目前已有200 多款灯具库插件发布。国外已发布灯具库插件的厂家包括Philips、OSRAM、BEGA、iGuzzini 等,国内厂家包括雷士、上海亚明、三雄极光、史福特等。用户可以通过厂商的官方网站免费下载到灯具库插件,并且可以根据产品系列、产品编号、安装方式、光源等不同类别对所需的灯具进行查找、添加和布置。DIALux 软件带有立方体、圆柱灯标准组件,以及家具、车辆等室内室外场景元素,更能导入. sat 格式的对象文件,方便设计者模拟更加逼真的现场环境。DIALux 软件还能提供强大的报表生成功能,所生成的报表将以PDF 文件形式保存计算结果。在进行报表生成前可以完善设计方案的信息,使得生成的报表更加规范美观。生成的报表内容包括设计案封面、照明器具表、灯具资料表、输入协定、照明位置图、3D 效果图、伪色表现图、各个空间表面的等照度图、灰阶等照度图、点照度图等几十项表单内容,用户可以根据自身需要自主选择生成PDF 的内容。

    中国照明网技术论文·LED照明

      2 照度计算分析

    中国照明网技术论文·LED照明

      利用DIALux 软件不仅可以进行照度计算,使设计人员对所布置的照明方案的效果有直观明确的了解,而且还可以帮助设计人员优化灯具布置,合理选择灯具数量。同时在提升运检人员使用舒适度,实现节能经济环保。以某工程主控室为研究对象,该房间几何尺寸为10. 12m × 19. 68 m × 4. 6 m。在DIALux 中设置参数时,根据《DL /T 5930 - 2007 火力发电厂和变电站照明设计技术规定》中规定,主控室的照度维护系数设定为0. 7,工作面高度设定为0. 75 m。天花板选择为标准天花板,反射系数为70%,墙壁选择为标准墙壁,反射系数为50%,地板选择为标准地板,反射系数为20%。

    中国照明网技术论文·LED照明

      2. 1 初版照明设计方案

    中国照明网技术论文·LED照明

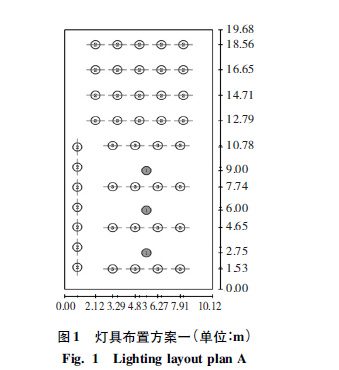

      方案一: 选择iGuzzini 5096 BOS range ceiling luminaires 1 × 100W 作为直流常明灯,共3 盏,其排列如图1 中的1 号灯具; 雷士NDL482 /1 × 36W T8电感平盖支架荧光灯作为屏柜的照明灯具,共27盏,其排列如图1 中的2 号灯具所示; 雷士NDL483 /2 × 36W T8 电感平盖支架荧光灯作为C 字形工作台的照明灯具,共有4 行4 列16 盏,其排列如图1中的3 号灯具所示。

    中国照明网技术论文·LED照明

    中国照明网技术论文:DIALux 软件在照明优化中的应用及其精度验证[湖北省电力勘测设计谢敬,康毅]
