    DIALux 软件在照明优化中的应用及其精度验证(第2页)
    来源:黑龙江电力 作者:湖北省电力勘测设计谢敬,康毅 浏览:3758人次 发布:2015-05-08
    注:其他网站转载须注明出处,转载而不注明出处者,一经查实,将追究其法律责任
    以某火力发电厂主控室为例,介绍了运用DIALux 软件建立三维仿真模型,进行多种照明方案仿真分析,优化照明设计的方法,并且通过比较实测值与仿真值的方法对软件的计算精度进行了验证。研究结果表明: DIALux 软件简单易用,建模符合真实场景……

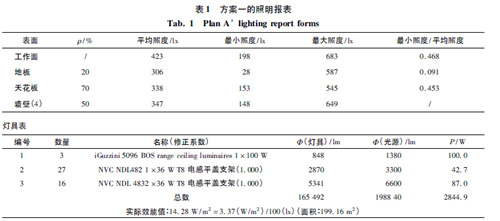

      将初版的灯具排列方案导入到DIALux 中,通过计算得到了方案一的照度计算报表,如表1所示。

    中国照明网技术论文·LED照明

    中国照明网技术论文·LED照明

      从表1 的计算数据可以看出,方案一的照明功率密度为14. 28 W/m2 高于《DL /T 5930 - 2007 火力发电厂和变电站照明设计技术规定》中所规定的照明功率密度的最大值13 W/m2 ; 平均照度达到423 lx,也与规定中所规定的主控室的照度标准值300 lx 相差较大,一定程度上造成了电能的浪费。

    中国照明网技术论文·LED照明

      2. 2 照明设计方案的优化

    中国照明网技术论文·LED照明

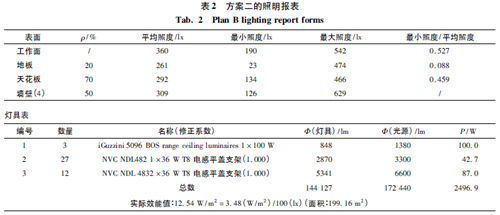

      方案二: 将3 号灯具减少为4 行3 列,共12 盏,相比方案一减少了4 盏雷士NDL483 /2 × 36W T8电感平盖支架荧光灯。其他照明设备数量和位置与方案一一致。重新布置后的灯具排列方式如图2所示。将方案二的灯具排列方案导入到DIALux 中,通过计算得到照度计算报表,如表2 所示。

    中国照明网技术论文·LED照明

    中国照明网技术论文·LED照明

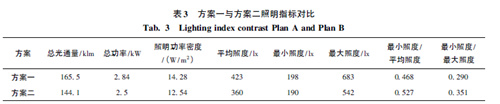

      两方案的数据对比如表3 所示。

    中国照明网技术论文·LED照明

    中国照明网技术论文·LED照明

      通过对比数据可以看出,优化灯具排列后,照明功率密度由14. 28 W/m2 降低为12. 54 W/m2,满足了《DL /T 5390 - 2007 火力发电厂和变电站照明设计技术规定》中对照明节能的要求。平均照度虽然降为360 lx,但依然符合规定中对照度的要求。

    中国照明网技术论文·LED照明

      此外,方案二照度均匀度由0. 468 升高至0. 527,提升了运检人员的照明使用舒适度。由此可见,照度计算软件可作为设计人员在照明设计时的辅助,在保证照明质量的同时实现节能增效目的。

    中国照明网技术论文·LED照明

      3 软件精确度验证实验

    中国照明网技术论文·LED照明

      为检验DIALux 软件照度计算结果的精确度,分析DIALux 对真实的照明环境的模拟水平,本文选取一真实办公室为研究对象进行了DIALux 照度计算及实测验证。具体的验证步骤: 首先,依据真实的空间环境,在DIALux 中搭建三维仿真模型,输入维护系数、反射系数等参数,导入灯具,计算软件得到照度模拟值; 其次,在尽量减小外界干扰因素的情况下,对办公室的照度情况进行实测; 最后,将软件模拟值与实测值进行比较,验证软件精确度。

    中国照明网技术论文:DIALux 软件在照明优化中的应用及其精度验证[湖北省电力勘测设计谢敬,康毅]
